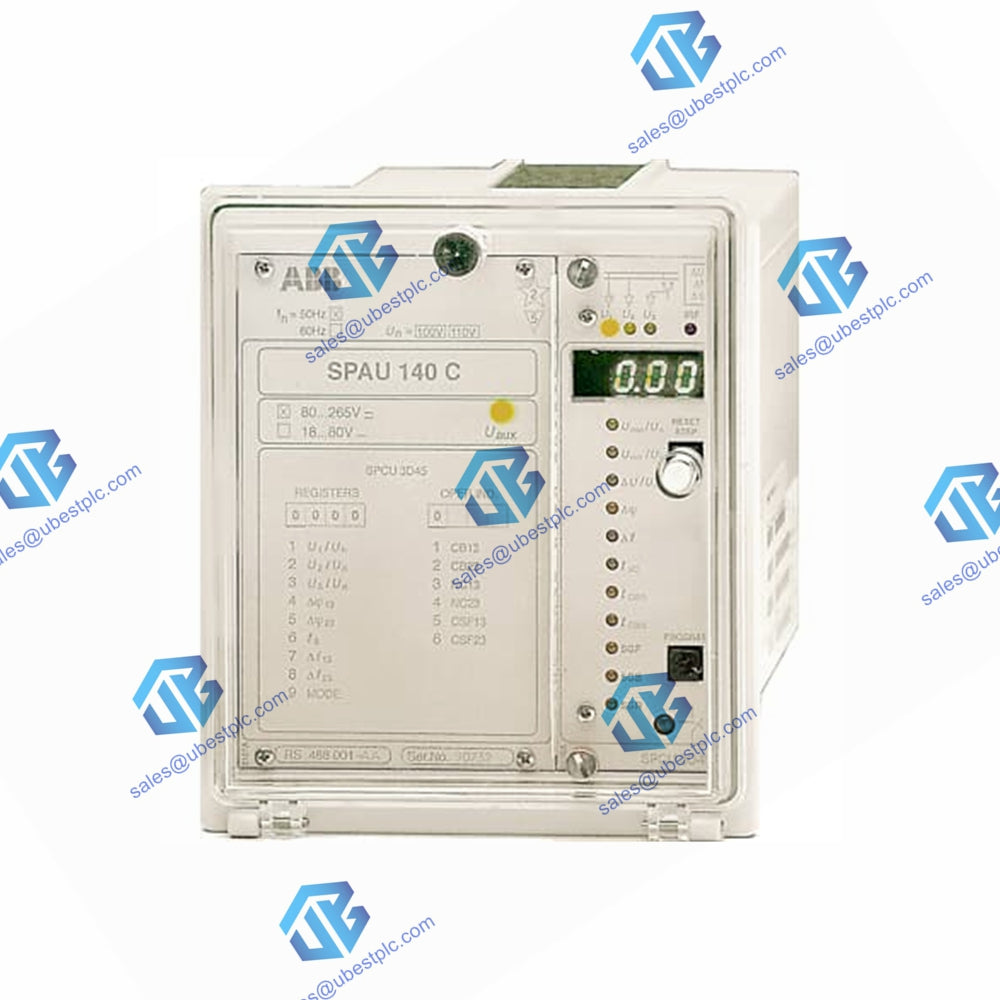

SPAU 140 C | Relais de contrôle synchro ABB SPAU140C

Données techniques du relais de contrôle de synchronisation SPAU 140 C (SPAU140C)

Spécifications générales

• Dimensions : 140 x 140 x 60 mm
• Poids : 0,8kg

Entrées énergisantes

• 100 V

  • Entrées : 13-14, 16-17, 19-20
  • Nominal : 100 V

• 110 V

  • Entrées : 13-15, 16-18, 19-21
  • Nominal : 110 V

Paramètres communs

• Tenue à la tension continue : 2,0 x Un
• Charge à la tension nominale : <0,5 VA
• Fréquence : 50/60 Hz
• Plage admissible : 45-65 Hz

Contacts de sortie

• Terminaux : 85-86, 87-88
• Tension nominale : 250 V CA/CC
• Continu : 5 A
• 0,5 s fabrication/transport : 30 A
• 3,0 s fabrication/transport : 15 A
• Capacité de coupure DC : L/R <40 ms à 48/110/220 V DC : 5 A/3 A/1 A

Contacts de signaux

• Terminaux : 70-71-72, 68-69
• Tension nominale : 250 V CA/CC
• Continu : 5 A
• 0,5 s fabrication/transport : 10 A
• 3,0 s Fabrication/Transport : 8 A
• Capacité de coupure DC : L/R <40 ms à 48/110/220 V DC : 1 A/0,25 A/0,15 A

Entrées de contrôle externes

• Terminaux : 10-11, 22-23, 45-46, 47-48
• Niveau de tension : 18-265 V DC ou 80-265 V AC
• Courant de contrôle : 2-20 mA

Module d'alimentation et relais de sortie

• Module SPTU 240 R4 : 80-265 V CC/CA
• Module SPTU 48 R4 : 18-80 V CC
• Consommation électrique : Au repos 5 W, en fonctionnement 7 W
