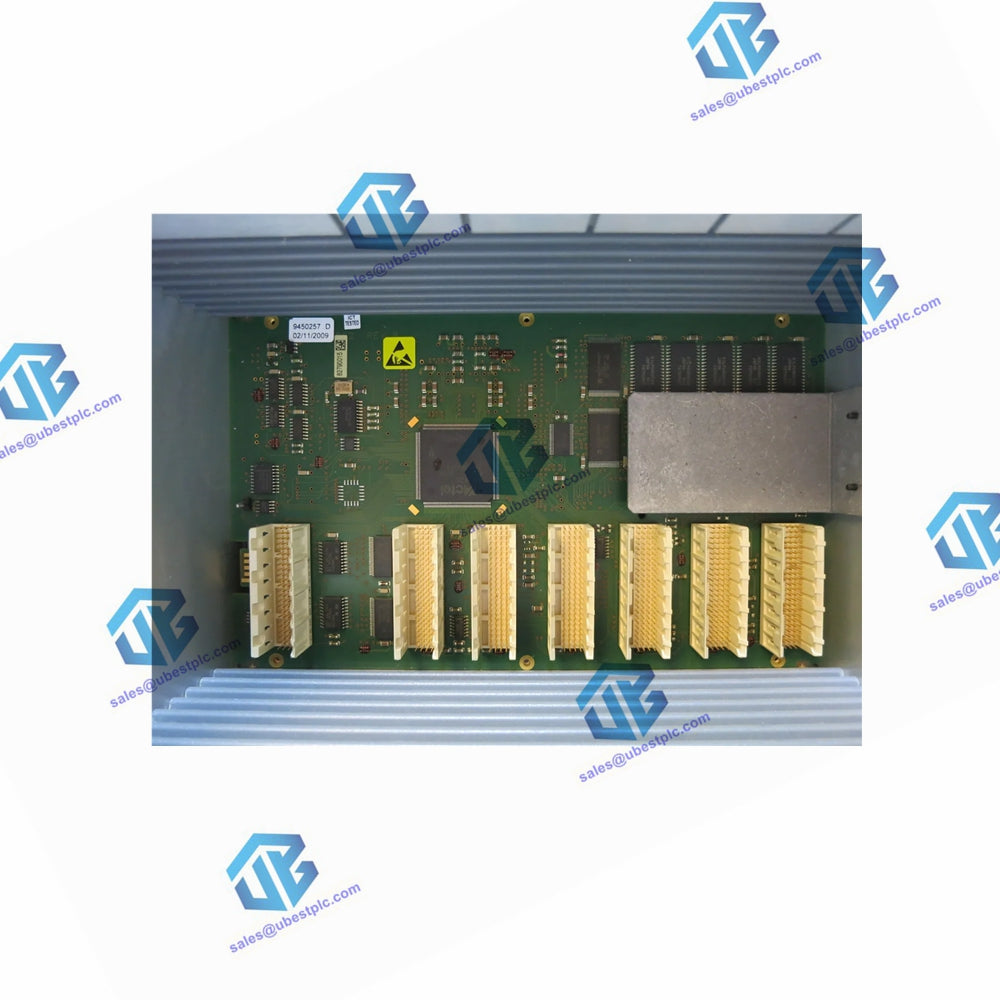

ABB PM 802F AC 800F Unité de base

Caractéristiques

• Microprocesseur RISC super scalaire (jusqu'à 150 MIPS)
• 16 Ko de mémoire cache interne du processeur
• Mémoire RAM avec détection et correction des erreurs
  • PM 802F : 4 Mo statiques
  • PM 803F : 16 Mo dynamique synchrone
• Flash-EPROM
  • PM 802F : 4 Mo, mots de 32 bits
  • PM 803F : 8 Mo, mots de 32 bits
• EEPROM, série, 16 Kbits
• Surveillance de la température à l'intérieur de l'appareil
• Chien de garde
• 4 emplacements pour modules de bus de terrain
• 2 emplacements pour modules de communication Ethernet, bus de données 32 bits, 100 Mo/s
• Batterie de secours incluse. chien de garde de la batterie

Description

L'unité de base PM 802F et PM 803F analyse cycliquement les signaux des capteurs de bus de terrain via les modules de bus de terrain correspondants, traite ces signaux en fonction des programmes d'application installés par l'utilisateur et envoie les signaux appropriés aux actionneurs de bus de terrain via les modules de bus de terrain. La redondance du contrôleur peut être obtenue en installant deux AC 800F. Pour garantir une prise en charge rapide et fluide par l'AC 800F secondaire en cas de panne de l'AC 800F principal, une liaison de communication de redondance dédiée via le deuxième module Ethernet garantit que les deux unités AC 800F sont toujours synchronisées. Toutes les entrées et sorties sont conçues pour prendre en charge un fonctionnement redondant. La communication des données entre l'AC 800F, les stations de processus et les stations opérateur s'effectue via le bus système Ethernet sur le premier module Ethernet. L'échange de données avec la station d'ingénierie s'effectue également via le bus système. Les communications des stations d'ingénierie peuvent impliquer le téléchargement de fichiers de configuration nouveaux ou mis à jour vers les stations de traitement ou le retour d'informations sur les modules connectés. Lorsque des modules de bus de terrain sont installés ou échangés, les informations de configuration requises sont automatiquement mises à jour. Les données de configuration et de processus en temps réel sont stockées dans la RAM. Pour sauvegarder ces données en cas de coupure de courant, l'alimentation de la RAM est secourue par des batteries situées soit sur les modules Ethernet, soit sur les modules batteries. Le PM 803F dispose de plus de mémoire que le PM 802F et est donc capable de gérer des projets plus importants. En raison de l'augmentation de la taille de la mémoire et des différentes technologies, les temps de mise en mémoire tampon ont été réduits.

données techniques

• Processeur : Intel 80960HT25/75
  • Processeur RISC Super Scalaire 32 bits
  • Jusqu'à 150 MIPS
• RAM:
  • PM 802F : 4 Mo de mémoire statique de lecture/écriture, batterie de secours
  • PM 803F : mémoire de lecture/écriture dynamique synchrone de 16 Mo, batterie de secours
• Durée de cycle de scrutation des E/S : sélectionnable par configuration. Dépend des capacités du module de bus de terrain
• Temps de traitement pour 1000 instructions :
  • <1,0 ms pour les instructions binaires et arithmétiques 16 bits
  • <2 ms pour les instructions arithmétiques à virgule fixe
  • <1,5 ms pour les instructions arithmétiques 32 bits
• Consommation d'énergie:
  • Unité de base uniquement :
    • PM 802F : max. 6,3 W
    • PM 803F : max. 7,8 W
  • En fonction de l'utilisation du processeur et du temps de cycle
• Source de courant:
  • PM802F :
    • 115 - 230 V CA : SA 801F
    • 2 x 24 V CC : SD 802F
  • PM803F :
    • 115 - 230 V CA : SA 811F
    • 2 x 24 V CC : SD 812F
  • Max. puissance de sortie : voir modules d'alimentation
• Poids:
  • PM802F : 1,6 kg

• Dimensions:
  • Largeur : 239 mm (9,4 pouces)
  • Hauteur : 202 mm (8 pouces)
  • Profondeur : 164 mm (6,5 pouces)
