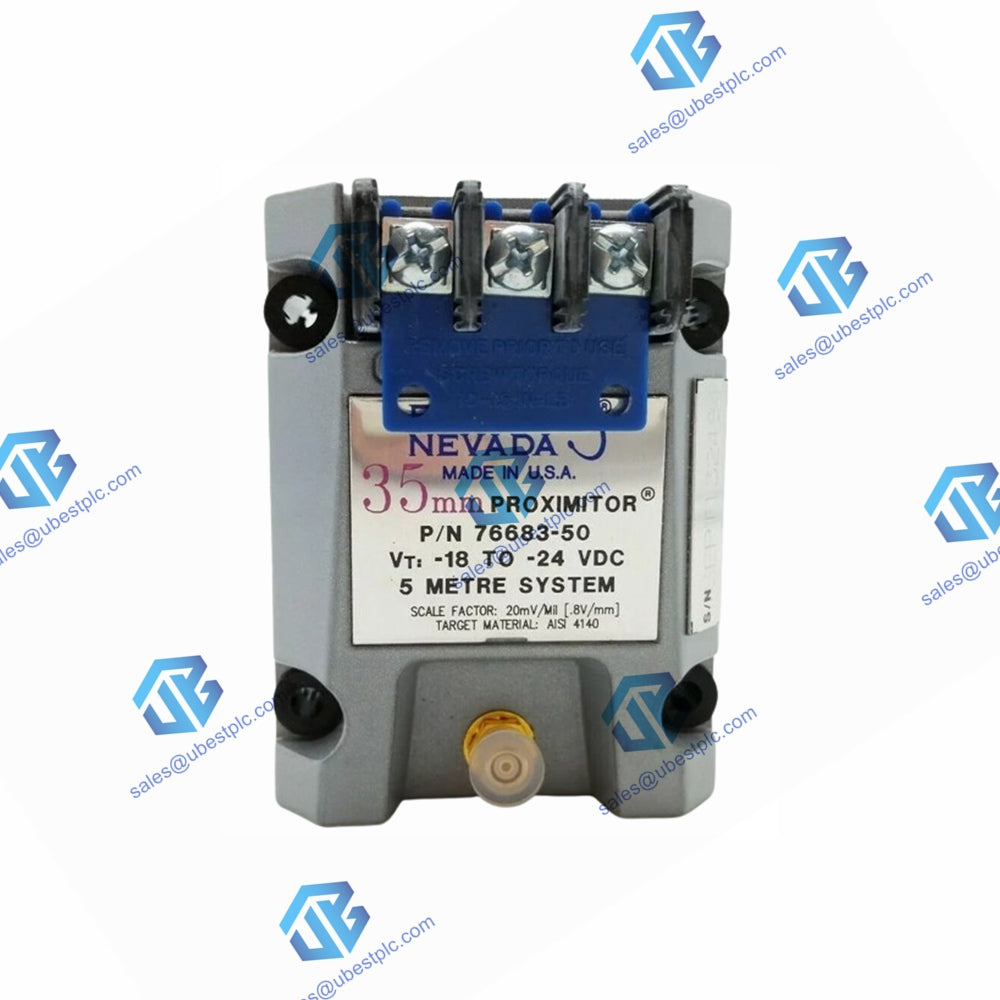

76683-50 Capteur de proximité courbé Nevada 35 mm

Les spécifications ont été déterminées avec une alimentation -24 Vdc, une charge de 10 k Ω et une cible en acier AISI 4140 de 102 mm (4 po) de diamètre à +22°C (+72°F). ).

Accepte une sonde de proximité et un câble d'extension sans contact de 35 mm série 7200.

-18 Vdc à -24 Vdc à une consommation maximale de 12 mA.

50 Ω.

Il est recommandé d'utiliser un câble triade blindé à trois conducteurs. Longueur maximale de 305 mètres (1 000 pieds) entre le capteur de proximité et le moniteur. Consultez le manuel pour connaître la réduction de fréquence sur des longueurs plus longues.

12,7 mm (500 mils). La plage linéaire commence à environ 1,3 mm (50 mils) de la cible et s'étend de 1,3 à 14,0 mm (50 à 550 mils) (environ -1,5 à -11,5 Vcc).

0,79 V/mm (20 mV/mil) ±6 %, y compris l'erreur d'interchangeabilité lorsqu'elle est mesurée par incréments de 1,3 mm (50 mils) sur la plage linéaire de 500 mil.

Moins de ±0,33 mm (±12,8 mil).

57 mm (2,25 po) de diamètre (cible plate).

Conforme au marquage européen CE. Approbations pour zones dangereuses non disponibles.

• Matériau de la pointe de la sonde : Thermoplastique moulé.
• Matériau du boîtier de la sonde : acier inoxydable série 300.

A380 en aluminium.

5 ou 9 mètres avec rallonge.

Acier inoxydable AISI 302 flexible avec gaine extérieure FEP.

• Pointe de la sonde au boîtier de la sonde : 22 N (5 lbf)
• Boîtier de la sonde au connecteur : 133 N (30 lbf)

Laiton argenté.

68 N•m (600 po•lbf)

0,565 N•m (5 po•lbf)

0,86 kg (1,9 livres)

Plage de température de la sonde

Plage de température du câble d'extension

Plage de température du capteur de proximité

Humidité relative

76683-50

• 76683: Capteur de proximité 35 mm
• -50: Option Pour système électrique combiné d'une longueur de 5 mètres
