Module d'entrée analogique à sécurité intégrée Honeywell 10102/2/1

Module d'entrée analogique à sécurité intégrée Honeywell 10102/2/1

Description

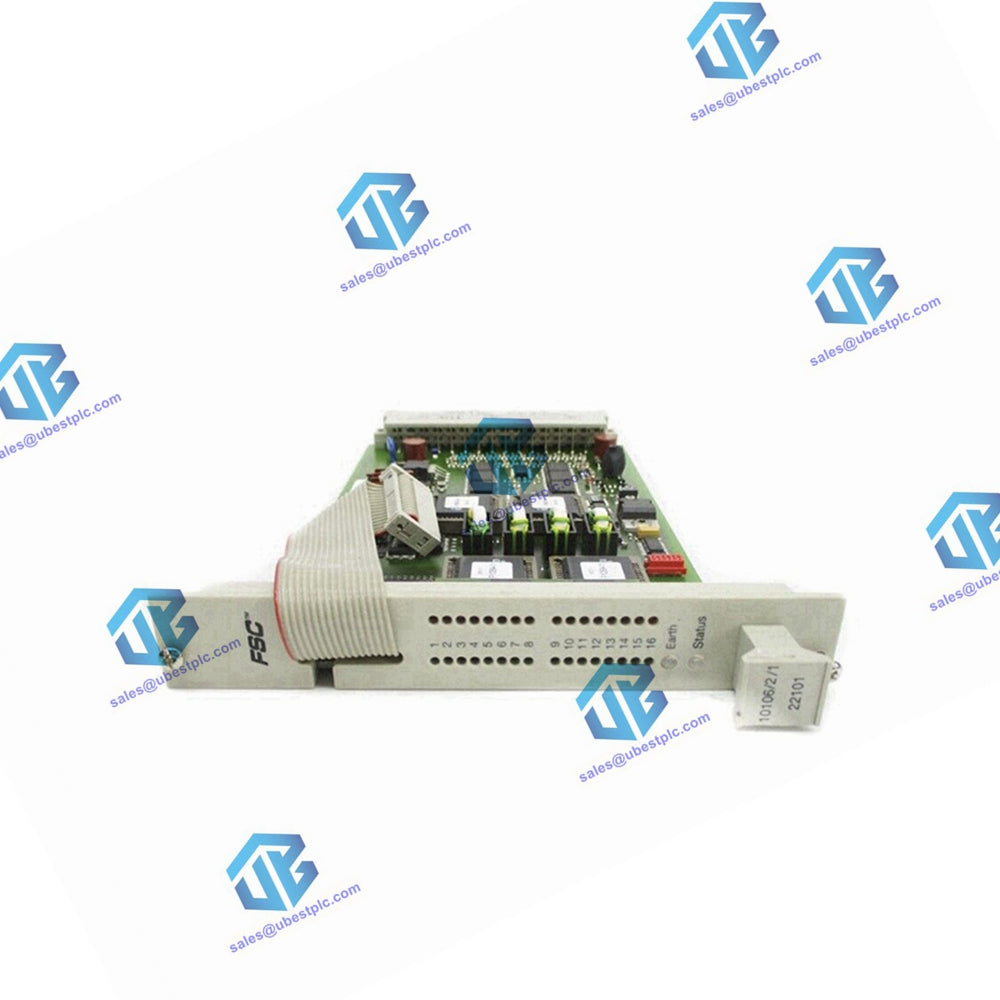

Le module d'entrée analogique à sécurité intégrée Honeywell 10102/2/1 est conçu avec quatre canaux d'entrée analogiques 0-2 V. Ces entrées partagent une connexion commune 0 V mais sont isolées galvaniquement des alimentations 24 VCC et 5 VCC. Le module peut être utilisé soit de manière active, où chaque entrée dispose d'une sortie séparée de 26 Vdc, >20 mA protégée contre les courts-circuits, soit de manière passive, avec l'alimentation directement connectée au transmetteur. L'impédance d'entrée élevée permet de connecter deux modules 10102/2/1 en parallèle, nécessitant un module convertisseur d'entrée analogique 10102/A/​.

Spécifications techniques

• Nombre de canaux d'entrée : 4
• Spécification d'entrée : 0-2 Vdc
• Résistance d'entrée : > 100 kOhm
• Alimentation en boucle : 26 Vdc (±1 V pour 0,2 mA
• Limite de courant de boucle : >21 mA à l'état solide
• Convertisseur A/D : 12 bits
• Imprécision : ≤ 0,75 %
• Signal d'entrée maximum absolu : ±5 Vcc
• Codage des clés :
  • Code du connecteur du module : Trous A5, C17
  • Code du connecteur de rack : Grandes broches A5, C17
• Alimentation requise : 5 Vcc, 30 mA ; 24 Vdc, 175 mA + 25 mA pour chaque entrée active .
