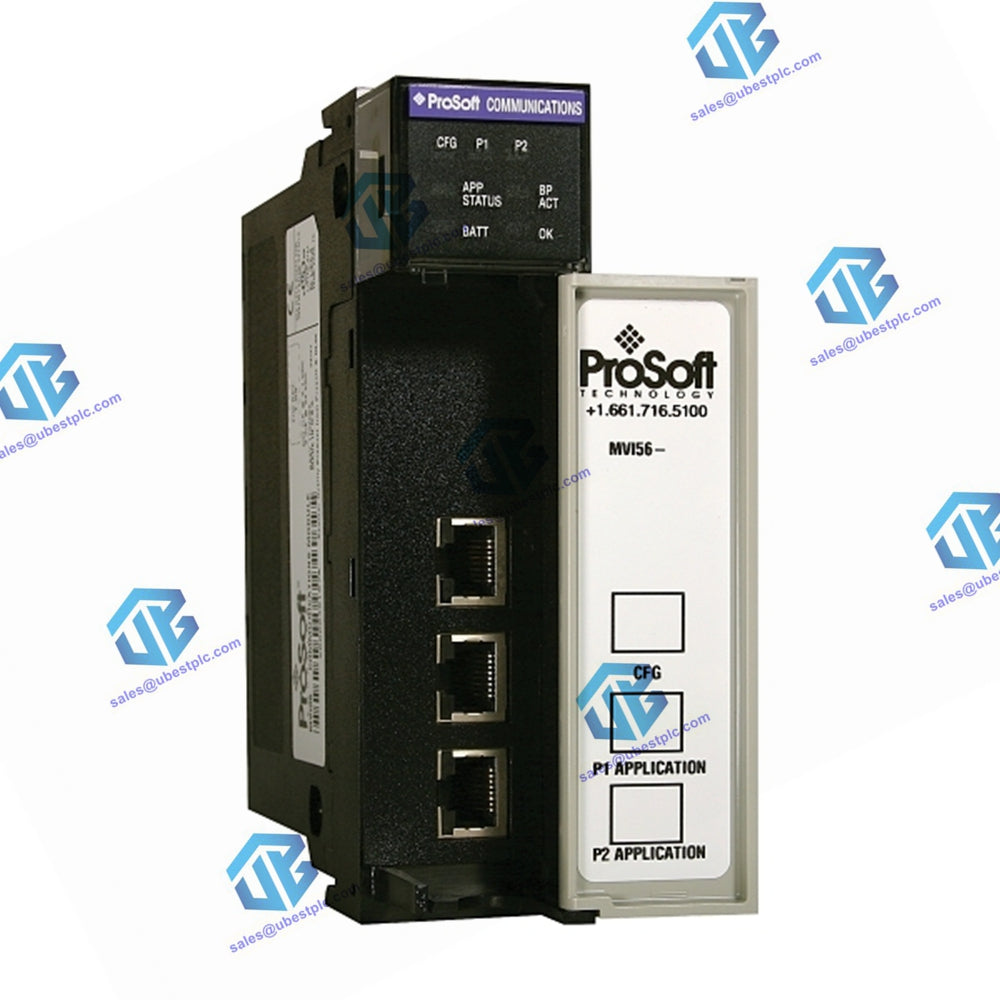

MVI56-LTQ PROSOFT – Master-Kommunikationsmodul

MVI56-LTQ PROSOFT ControlLogix-Plattform

Master-Kommunikationsmodul für den Stellantrieb des Begrenzungsventils

Hardwarespezifikationen

Leistungs- und Umgebungsspezifikationen:

• Strombelastung der Rückwandplatine:

  • 800 mA bei 5 V Gleichspannung
  • 3 mA bei 24 V DC

• Betriebstemperaturbereich:

  • 0 bis 60 °C (32 bis 140 °F)

• Lagertemperaturbereich:

  • -40 bis 85 °C (-40 bis 185 °F)

• Stoßfestigkeit:

  • 30g Betriebsbereit
  • 50 g Nicht betriebsbereit

• Vibrations-Resistenz:

  • 5 g von 10 bis 150 Hz

• Feuchtigkeitstoleranz:

  • 5 bis 95 % (nicht kondensierend)

Physikalische Spezifikationen:

• Gewicht: 0,45 kg

Konnektivität und Schnittstelle:

• LED-Anzeigen:

  • Modulstatus
  • Backplane-Übertragungsstatus
  • Bewerbungsstatus
  • Serielle Aktivität

• Debug-/Konfigurationsport (CFG):

  • Anschluss: RJ45 (DB-9M mit mitgeliefertem Kabel)
  • Schnittstelle: nur RS-232

Anwendungsports (PRT1 und PRT2):

• Kommunikationsfunktionen:

  • Vollständige Hardware-Handshake-Steuerung
  • Funk-, Modem- und Multidrop-Unterstützung
  • Per Software konfigurierbare Parameter

• Konfigurierbare Parameter:

  • Baudrate: 110 bis 115.200 Baud
  • Schnittstellen: RS-232, 485 und 422
  • Parität: keine, ungerade oder gerade
  • Datenbits: 5, 6, 7 oder 8
  • Stoppbits: 1 oder 2
  • RTS-Ein/Aus-Verzögerung: 0 bis 65535 Millisekunden

App-Ports (P1, P2) – Serielle Module:

• Steckertyp:

  • RJ45 (DB-9M mit mitgeliefertem Kabel)

• Schnittstelle:

  • RS-232-Handshake konfigurierbar

• Isolierung:

  • 500 V optische Isolierung von der Rückwand

• Mitgeliefertes Zubehör:

  • RJ45-zu-DB-9M-Kabel für jeden Port
  • 6 Fuß langes RS-232-Konfigurationskabel
