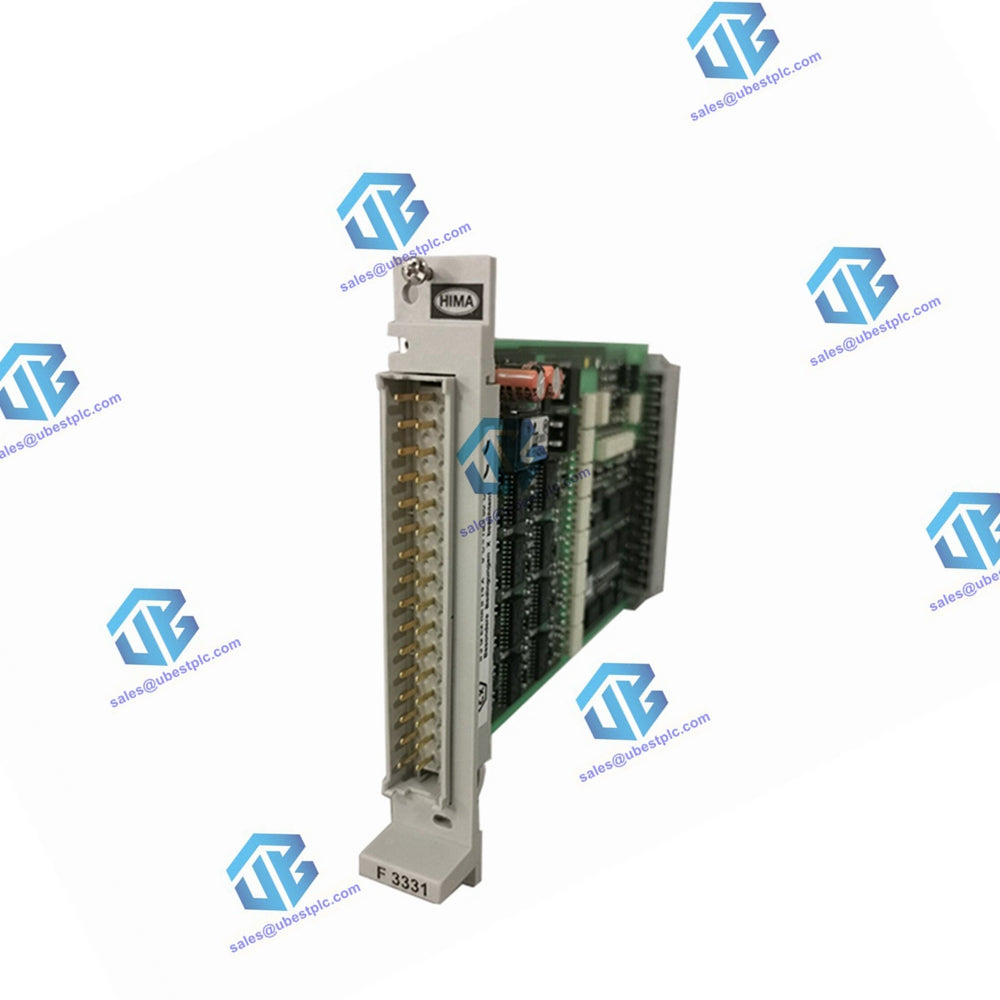

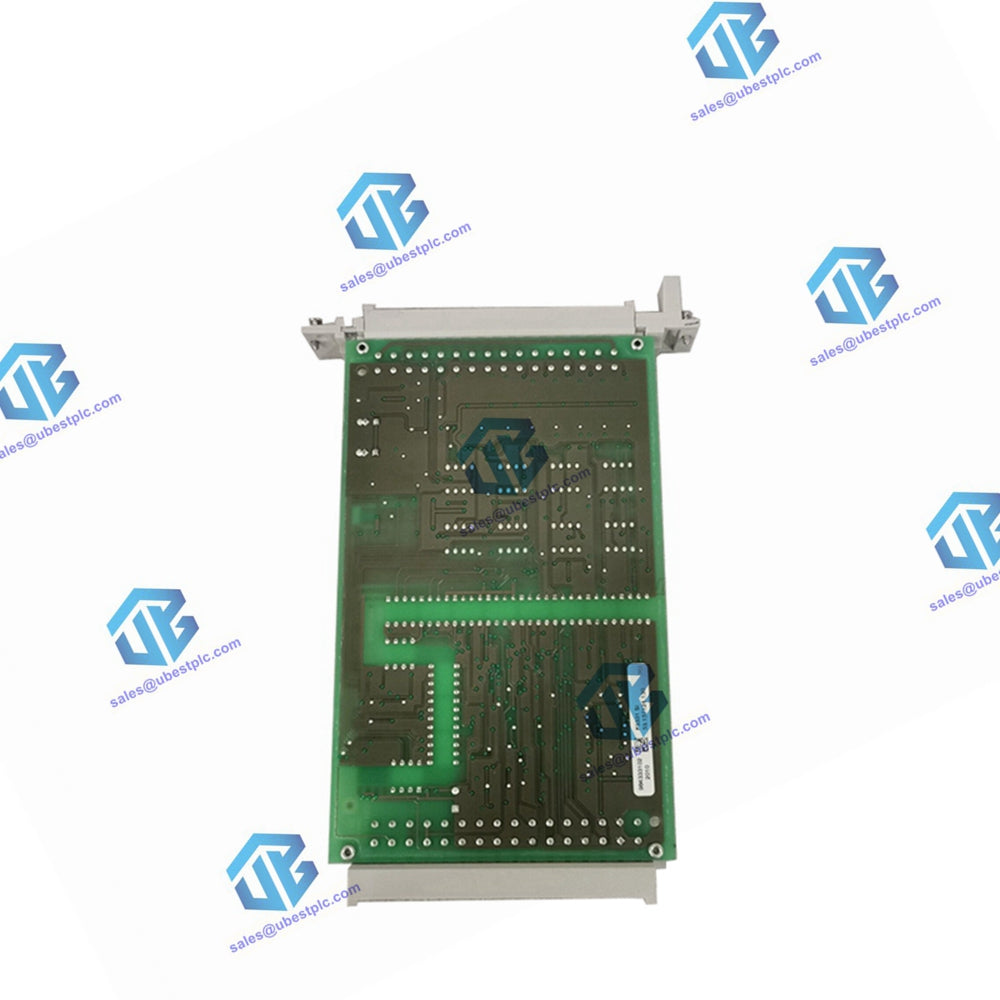

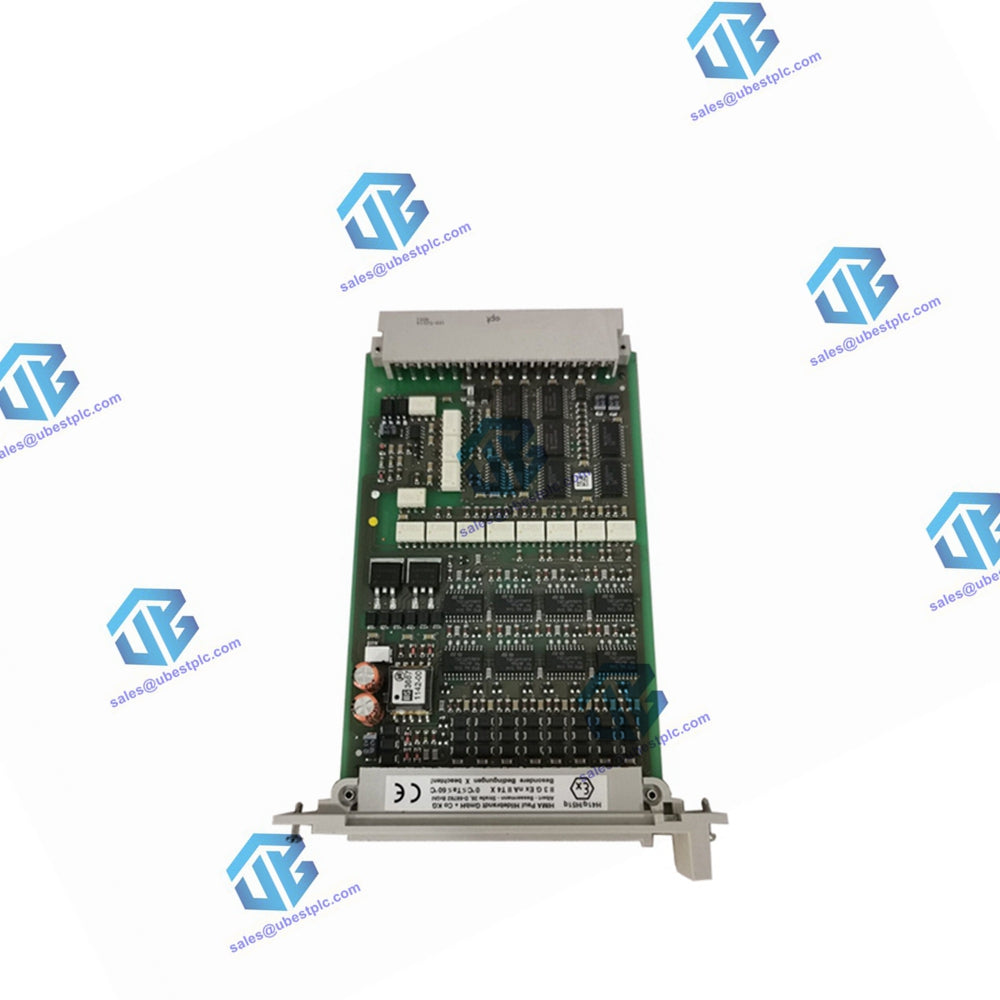

F 3331 HIMA 8-Kanal-Sicherheitsausgangsmodul

Modulbeschreibung: Das Modul F 3331 wurde entwickelt, um zuverlässige Ausgänge für sicherheitskritische Anwendungen bereitzustellen. Es unterstützt ohmsche Lasten oder induktive Lasten bis 500 mA (12 W) sowie Lampenanschlüsse bis 4 W. Ausgestattet mit integrierter Sicherheitsabschaltung und sicherer Trennung sowie Leitungsüberwachungsfunktionen gewährleistet es einen zuverlässigen Betrieb. Es entspricht der Anforderungsklasse AK 1 bis 6.

Automatische Testroutinen:

• Rücklesen von Ausgangssignalen: Der Arbeitspunkt des 0-Signals beim Rücklesen liegt bei ≤ 6,5 V. Bis zu diesem Wert kann der Pegel des 0-Signals im Fehlerfall unentdeckt ansteigen.
• Schaltfähigkeit und Cross-Talking: Gewährleistet die ordnungsgemäße Funktionalität der Testsignale und minimiert Cross-Talk (Walking-Bittest).
• Leitungsüberwachung: Überwacht Ausgangsleitungen auf Anomalien.

Ausgabespezifikationen:

• Maximale Leistung: 500 mA, kurzschlussfest
• Interner Spannungsabfall: Maximal 2 V bei 500 mA Last
• Zulässiger Leitungswiderstand (Eingang + Ausgang): Maximal 11 Ohm
• Unterspannungsauslösung: Tritt bei ≤ 16 V auf
• Betriebspunkte (Komponententoleranzen beeinflussen Wertdifferenz):
  • Kurzschlussstrom: 0,75 bis 1,5 A
  • Leitungsbruch: 0,5 bis 9,5 mA
• Ausgangsleckstrom: Maximal 350 µA
• Ausgangsspannung, wenn der Ausgang zurückgesetzt wird: Maximal 1,5 V
• Stromeingang für Watchdog (WD): Maximal 30 mA
• Dauer des Testsignals: Maximal 200 µs
• Platzbedarf: 4 TE
• Betriebsdaten:
  • 5 V DC: 130 mA
  • 24 V DC: 180 mA bei Zusatzlast
