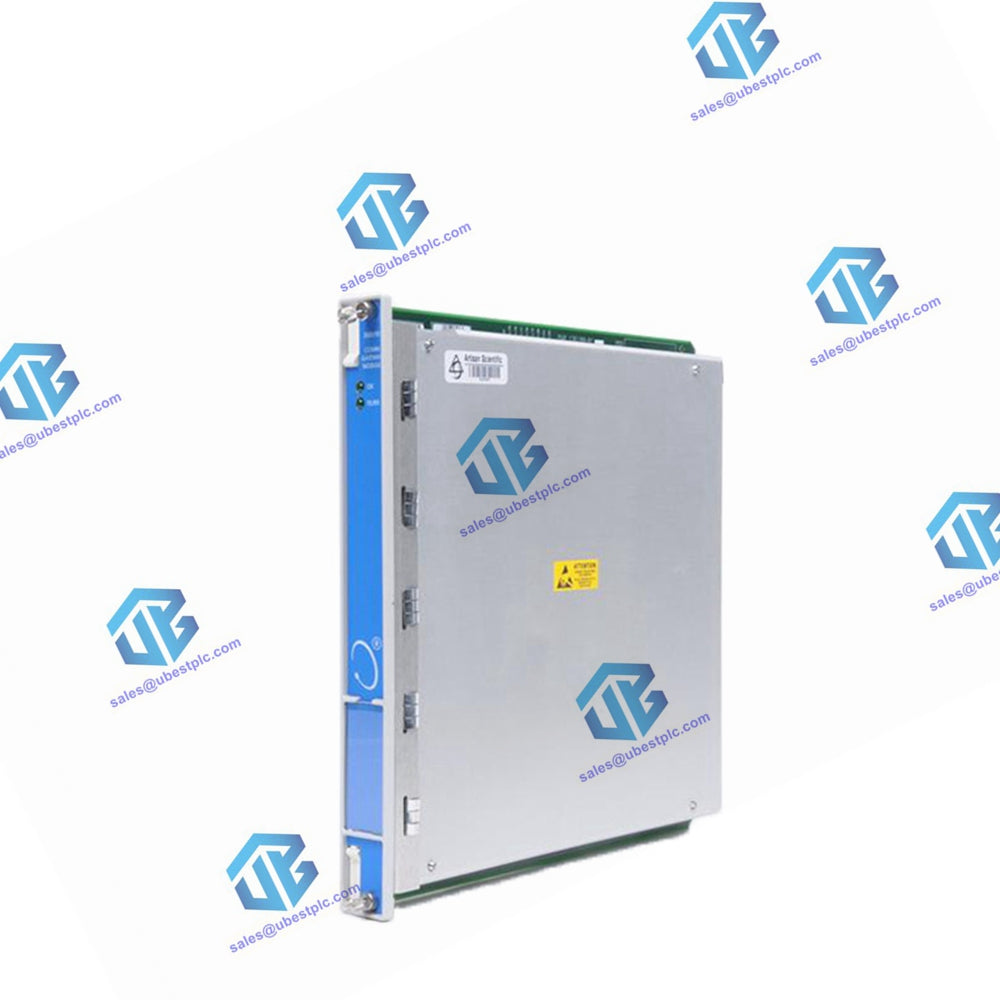

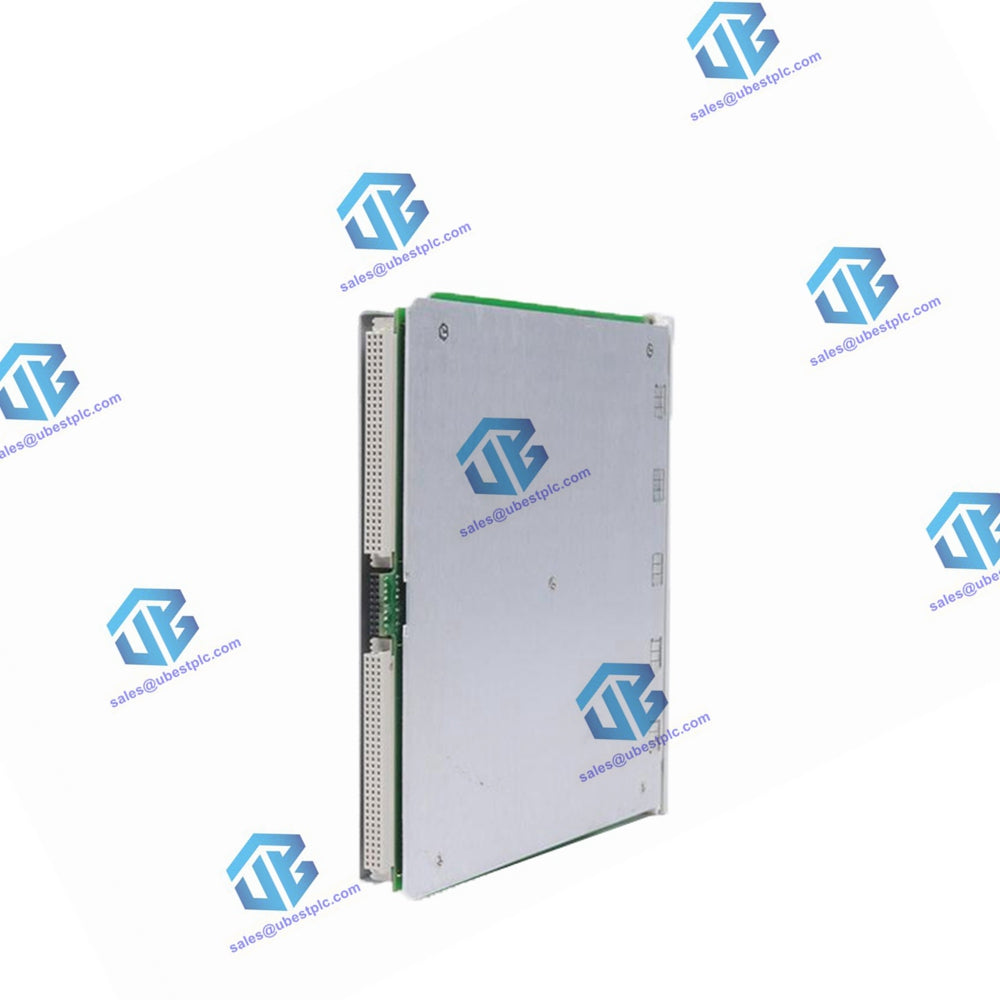

Bently Nevada 136180-01 3500/92 Kommunikations-Gateway-Modul

Beschreibung:

Das Bently Nevada 3500/92 Kommunikations-Gateway-Modul bietet umfangreiche Kommunikationsfunktionen aller Rack-überwachten Werte und Status für die Integration in Prozesssteuerungs- und andere Automatisierungssysteme unter Verwendung von Ethernet TCP/IP und seriellen (RS232/RS422/RS485) Kommunikationsfunktionen. Es ermöglicht außerdem die Ethernet-Kommunikation mit der Rack-Konfigurationssoftware 3500 und der Datenerfassungssoftware. Zu den unterstützten Protokollen gehören Modicon® Modbus® (über serielle Kommunikation), Modbus/TCP (eine Variante des seriellen Modbus für TCP/IP-Ethernet-Kommunikation) und das proprietäre Bently Nevada-Protokoll für die Kommunikation mit 3500 Rack-Konfigurations- und Datenerfassungssoftwarepaketen. Die Ethernet-Verbindung zum 3500/92 ist eine RJ45-Verbindung für 10BASE-T-Sternkonfigurations-Ethernet-Netzwerke.

Technische Spezifikationen:

• Eingaben:

  • Energieverbrauch:
    • 5,0 Watt typisch mit Modbus RS232/RS422-E/A-Modul.
    • 5,6 Watt typisch mit Modbus RS485 I/O-Modul.
  • Datentypen:
    • Sammelt Daten von anderen Modulen im Rack, wie z. B. aktuelle Proportionalwerte mit Zeitstempel, Modulstatus und aktuelle Alarmzustände über ein internes Hochgeschwindigkeitsnetzwerk.
  • Updatezeit:
    • Die Datenerfassungsrate hängt von der Rack-Konfiguration ab, wird jedoch für alle Module im 3500-Rack 1 Sekunde nicht überschreiten.

• Ausgänge:

  • LEDs auf der Vorderseite:
    • OK-LED: Zeigt an, wenn der 3500/92 ordnungsgemäß funktioniert.
    • TX/RX-LED: Zeigt an, wenn der 3500/92 mit anderen Modulen im 3500-Rack kommuniziert.

• Protokolle:

  • BNC-Host-Protokoll: Kommunikation mit 3500-Konfigurationssoftware und 3500-Datenerfassungs- und Anzeigesoftware über Ethernet TCP/IP.
  • Modbus: Basierend auf dem AEG Modicon PI-MBUS-300 Referenzhandbuch. Verwendet den RTU-Übertragungsmodus (Remote Terminal Unit). Modbus ist eine eingetragene Marke von Modicon, Inc.
  • Ethernet-Kommunikationsverbindung: Ethernet, 10 Mbit/s und entspricht IEEE802.3.
  • Protokoll: Ethernet TCP/IP-Frame und Modbus/TCP.
  • Anschluss: RJ-45 (Telefonbuchsenstil) für 10BASE-T-Ethernet-Verkabelung.

• Umweltgrenzwerte:

  • Hauptmodul:
    • Betriebstemperatur: -30 °C bis +65 °C (-22 °F bis +150 °F).
    • Lagertemperatur: -40 °C bis +85 °C (-40 °F bis +185 °F).
    • Luftfeuchtigkeit: 95 %, nicht kondensierend.
  • E/A-Modul:
    • Betriebstemperatur: 0 °C bis +65 °C (+32 °F bis +150 °F).
    • Lagertemperatur: -40 °C bis +85 °C (-40 °F bis +185 °F).
    • Luftfeuchtigkeit: 95 %, nicht kondensierend.
