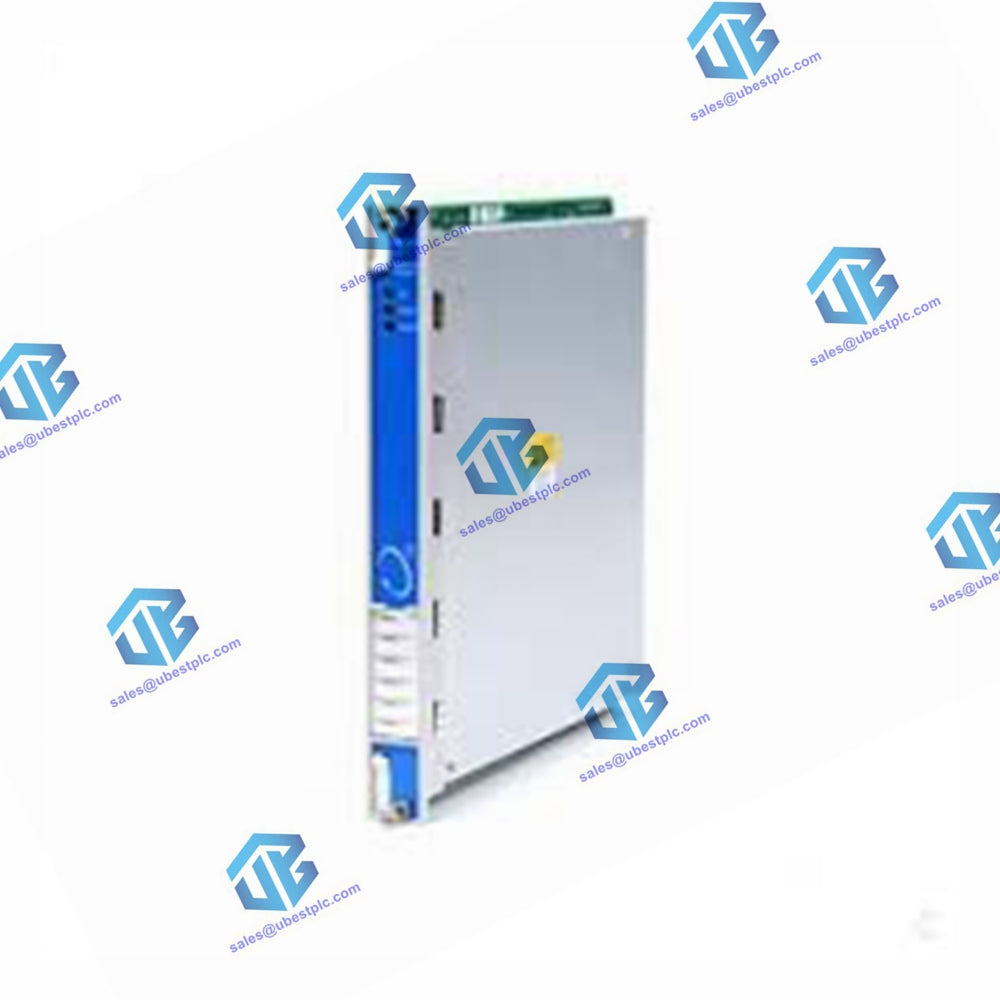

176449-05 3500/64M Bently Nevada Dynamischer Druckmonitor

Spezifikationen

Eingaben

• Signal akzeptiert: 1 bis 4 Druckwandlersignale
• Eingangsimpedanz :
  • 3-Leiter-Wandler: 10 kΩ
  • 2-Draht-Wandler: 1,5 MΩ bis 3,5 MΩ typisch
• Empfindlichkeit: Dynamischer Druck, 100 mV/psi (1,45 mV/mBar)

Ausgaben

• LEDs auf der Vorderseite :
  • OK-LED: Zeigt an, ob der dynamische Druckmonitor 3500/64M ordnungsgemäß funktioniert.
  • TX/RX-LED: Zeigt an, wenn der 3500/64M mit anderen Modulen im 3500-Rack kommuniziert.
  • Bypass-LED: Zeigt an, wenn sich der 3500/64M im Bypass-Modus befindet.
• Gepufferte Wandlerausgänge :
  • An der Vorderseite jedes Monitors befindet sich für jeden Kanal ein Koaxialanschluss.
  • Jeder Stecker ist kurzschlussfest.
  • Im Kaskadenmodus werden die gepufferten Wandlerausgänge nicht kaskadiert.
• Ausgangsimpedanz : 550 Ω

Messumformerzubehör

• 3-adrig : -24 VDC
• 2-Draht: 3,3-mA-Stromquelle bei 22 V DC (nominal)

Rekorderausgänge

• Die Werte von +4 bis +20 mA sind proportional zum Überwachungsendwert.
• Der Monitor stellt für jeden Kanal individuelle Rekorderwerte bereit.
• Der Monitorbetrieb wird durch Kurzschlüsse an den Rekorderausgängen nicht beeinträchtigt.

Spannungskonformität (Stromausgang)

• 0 bis +12 Vdc-Bereich über die Last
• Der Lastwiderstand beträgt 0 bis 600 Ω.

Auflösung

• 0,3662 µA pro Bit
• ±0,25 % Fehler bei Raumtemperatur
• -0,66 bis +0,70 % Fehler über den Temperaturbereich
• Aktualisierungsrate ca. 100 ms oder weniger

Physische Informationen

• Abmessungen (Höhe x Breite x Tiefe): 241,3 mm x 24,4 mm x 241,8 mm (9,50 Zoll x 0,96 Zoll x 9,52 Zoll)
• Gewicht: 0,82 kg (1,8 lb)
