135785-01 | Bently Nevada 3500/93 Anzeigeeinheit

Funktionsbeschreibung

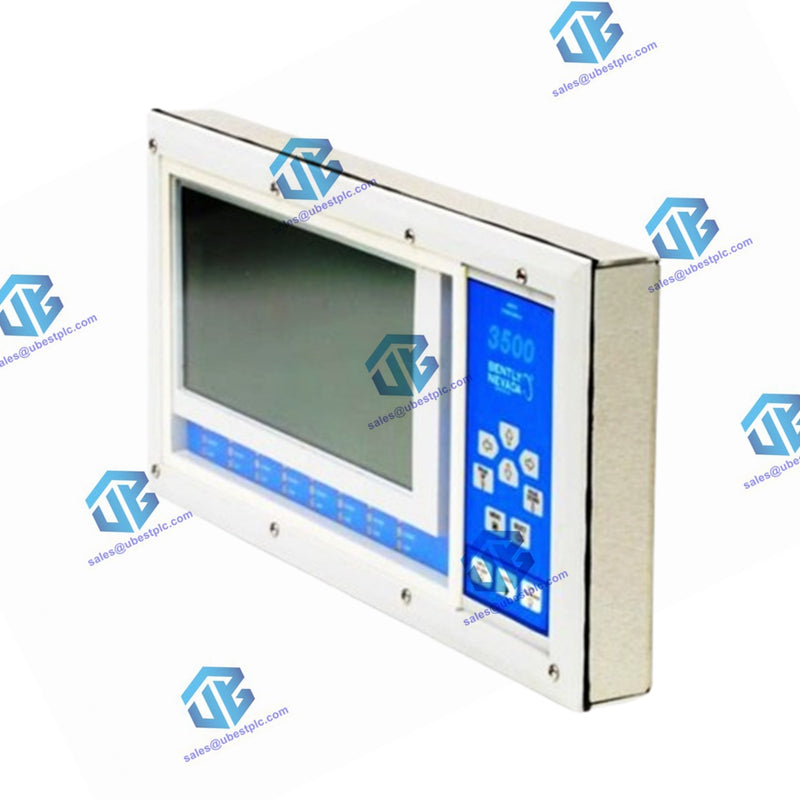

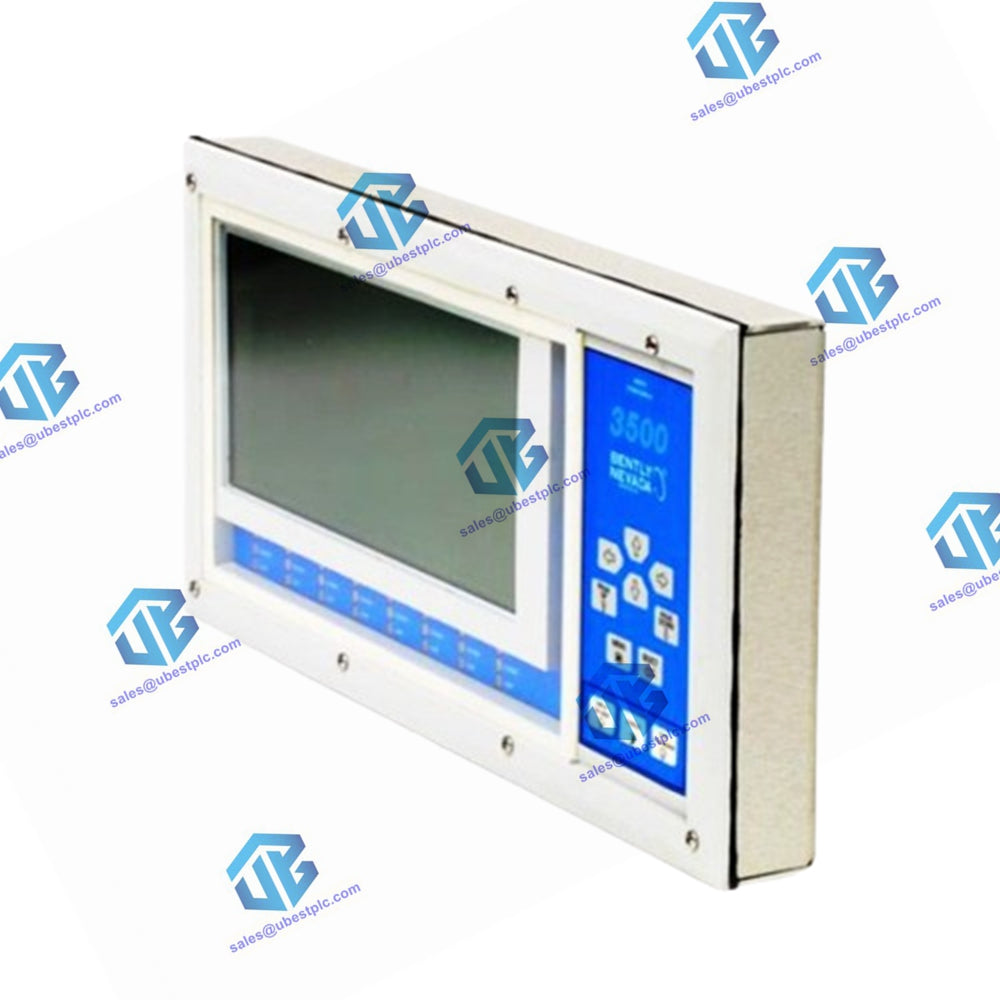

Der 135785-01 ist eine von Bently Nevada entwickelte Anzeigeeinheit. Dieses Systemdisplay erfüllt die Anforderungen des American Petroleum Institute Standard 670. Es bietet eine lokale oder entfernte visuelle Anzeige aller im Rack gespeicherten Informationen des 3500 Machinery Protection System. Dazu gehören die Systemereignisliste, Alarmereignislisten, alle Kanäle, Monitore, Relaismodule, Keyphasor und Daten vom Modul oder Tachometermodul.

Spezifikationen

• Artikelnummer: 3500/93 135785-01
• Hersteller: Bently Nevada
• Produkttyp: Modul
• Verfügbarkeit: auf Lager
• Abmessungen (HxBxT): 203,2 mm x 412,8 mm x 31,2 mm
• Gewicht: 2,1 kg
• Betriebstemperatur: -20 bis 65 Grad Celsius
• Funktion: Anzeigeeinheit
• Herstellungsland: Vereinigte Staaten (USA)

Funktionen der Anzeigeeinheit

• Einheit-OK-LED: Zeigt an, dass die Anzeigeeinheit ordnungsgemäß funktioniert.
• Rack-OK-LED: Zeigt an, dass sich das Rack im OK-Status befindet und alle Kanäle in Ordnung sind.
• Rack-Alarm-LED: Zeigt an, dass sich das Rack im Alarmstatus befindet und mindestens ein Kanal im Alarmzustand ist.
• Rack-Gefahren-LED: Zeigt an, dass sich das Rack im Gefahrenstatus befindet und mindestens ein Kanal gefährdet ist.
• OK-LED (8): Zeigt an, dass sich die über der LED angezeigten Kanäle im OK-Status befinden.
• Alarm-LED (8): Zeigt an, dass sich die über der LED angezeigten Kanäle im Alarmstatus befinden.
• Gefahren-LED (8): Zeigt an, dass sich der/die angezeigten Kanäle über der LED im Gefahrenstatus befinden.

Optionen zur Systemmontage

1. Frontmontage:

   • Eine spezielle Scharnierhalterung ermöglicht die Installation des Displays direkt über der Frontplatte eines beliebigen Racks in voller Größe.
   • Dies ermöglicht den Zugriff auf die gepufferten Ausgangsanschlüsse sowie die Tasten und Schalter der Benutzeroberfläche des Racks, ohne dass das Display getrennt oder ausgeschaltet werden muss.
   • Für diese Montageoption muss das Display Interface Module (DIM) in Steckplatz 15 (dem Steckplatz ganz rechts im Rack) installiert werden.
   • Das Mini-Rack ist nicht mit der Option „Frontmontage“ kompatibel.

2. Panelmontage:

   • Das Display kann in einem Schalttafelausschnitt im selben Schrank oder bis zu 100 Fuß vom System entfernt montiert werden.
   • Bei Verwendung des externen Netzteils kann es bis zu 4.000 Fuß vom System entfernt aufgestellt werden.

3. Unabhängige Montage:

   • Das Display schließt bündig mit einer Wand oder einem Panel ab und kann in einer Entfernung von bis zu 30 Metern aufgestellt werden.
   • Bei Verwendung des externen Netzteils kann es bis zu 4.000 Fuß vom System entfernt aufgestellt werden.
