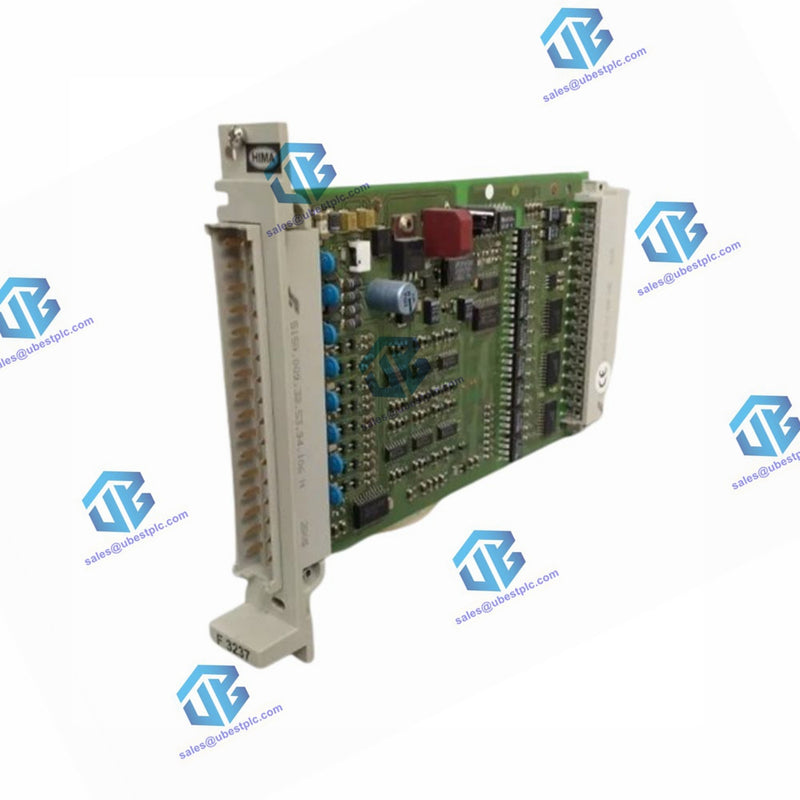

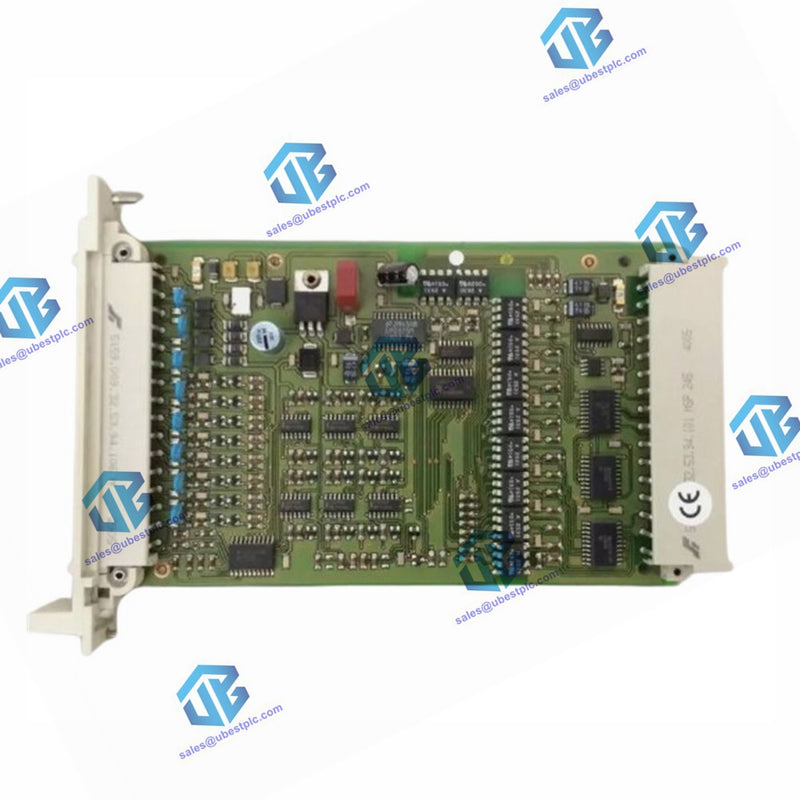

ХИМА F3237 Модул је погодан за апликације које захтевају робусно безбедносно праћење улаза, обезбеђујући усклађеност са строгим безбедносним стандардима и поуздан рад у индустријским окружењима.

Апликација:

• Дизајниран за апликације везане за безбедност.
• Користи се за повезивање сигурносних близинских прекидача (НАМУР ДИН 19234) и сензора ожичених отпорником.
• Надгледа линије за кратки спој и прекид линије.

Безбедносни стандарди:

• Одговара безбедносним захтевима класе АК 1 до АК 6.

тестирање:

• Аутоматски тестирано током рада.
• Главне рутине тестирања укључују:
  • Могућност укључивања и искључивања.
  • Преслушавање улазних кола путем теста хода 0.
  • Функција улазних филтера.
  • Укупна функционалност модула.
  • Детекција кратког споја и прекида жице у сензорским водовима.
• Напомена: ЛЕД функција није тестирана.

Софтв. Градивни блок:

• Припадајући софтверски градивни блок: ХБ-РТЕ-.
• Погледајте опис оперативног система за тренутну верзију.

Електричне карактеристике:

• Време пребацивања: приближно 10 мс.
• Оперативне тачке ИЕ:
  • 0 сигнал: 0,35 ≤ ИЕ ≤ 1,2 мА.
  • 1 сигнал: 2,1 ≤ ИЕ ≤ 6,0 мА.
  • Прекид жице: ≤ 0,28 мА.
  • Кратки спој: ≥ 6,5 мА.
• Импеданса линије: ≤ 50 Охм (према ДИН 19234).
• Максимална дужина водова: ≤ 1000 м (са пречником жице од 0,5 мм²).

Захтеви за напајање:

• Напон напајања (УС): 8,2 В.
• Схунт отпорник (Р*): 681 Охм, 1%, 0,25 В (бр. дела 00 0751681).
• Потребан простор: 4 ТЕ (4 стандардне јединице ширине).

Оперативни подаци:

• Потрошња струје:
  • 5 В систем: 90 мА.
  • 24 В систем: 170 мА.
