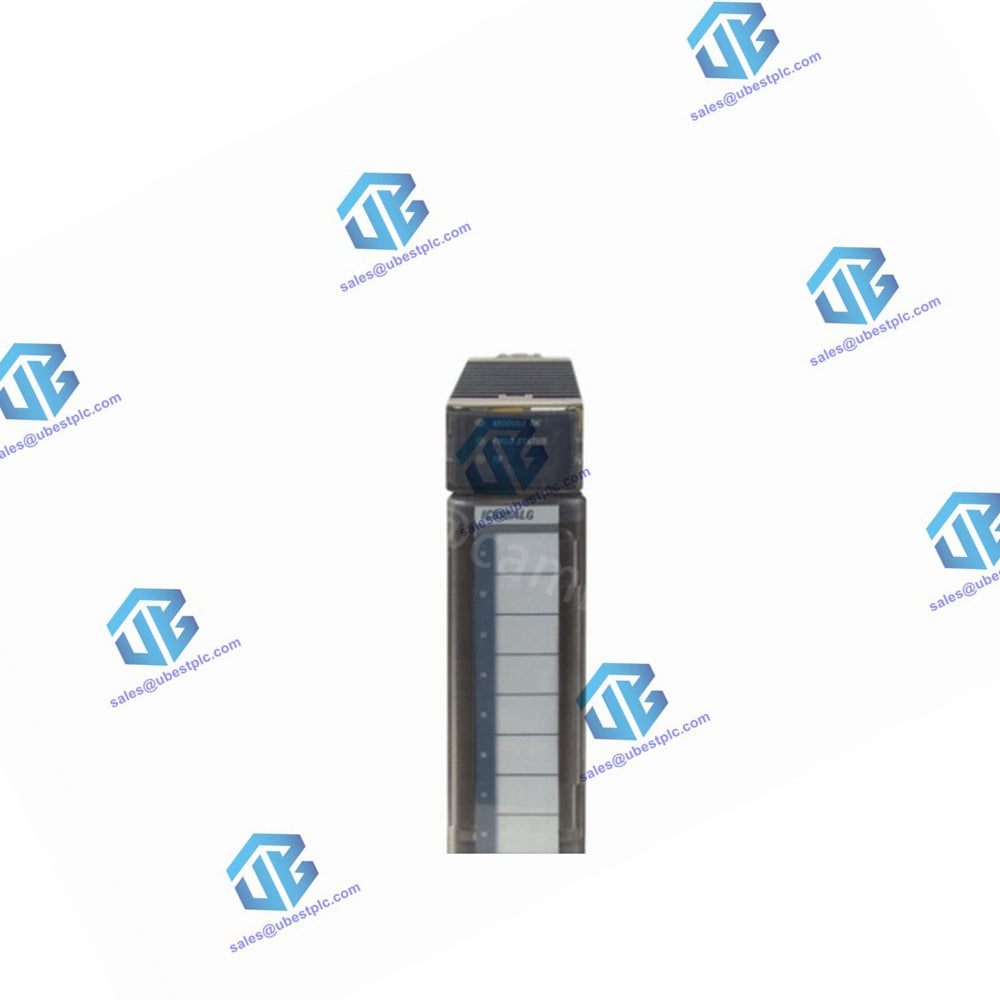

ГЕ Фануц ИЦ695АЛГ808 РКС3и аналогни излазни модул

ИЦ695АЛГ808 Аналогни струјни/напонски излазни изоловани модул

Опис

Изоловани аналогни струјни/напонски излазни модул, ИЦ695АЛГ808, обезбеђује осам конфигурабилних излазних канала напона или струје. Аналогни канали се могу конфигурисати за следеће излазне опсеге:

• Струја : 0 до 20 мА, 4 до 20 мА
• Напон : ±10 Вдц, 0 до 10 Вдц

Овај модул мора да се налази у РКС3и универзалној задњој плочи. Може се користити са различитим терминалним блоковима, укључујући:

• У облику кутије (ИЦ694ТББ032)
• Проширена кутија (ИЦ694ТББ132)
• Пролећни (ИЦ694ТБС032)
• Проширено у стилу опруге (ИЦ694ТБС132)

Проширени терминални блокови обезбеђују додатну дубину омотача потребну за оклопљено ожичење. Терминални блокови се наручују посебно.

Спецификације

Опсези излаза

• Струја : 0 до 20 мА, 4 до 20 мА
• Напон : ±10 Вдц, 0 до 10 Вдц

Захтеви за напајање задње плоче

• За АЛГ808-ФА и раније :
  • 450мА максимално на 3.3В
  • 25мА максимално на 5.0В
• За АЛГ808-ГБ и касније :
  • 250мА максимално на 3.3В
  • 17мА максимално на 5.0В

Расипање снаге унутар модула

• 7,25 вати максимално (Вусер=24В)

Тхермал Де-ратинг

• Није потребно

Екстерно напајање

• <стронг>Опсег напона: 19,2 В до 30 В (24 В номинално)
• Струја : максимално 660мА

Резолуција

• ±10 Вдц: 15 бита
• 0 до 10 Вдц: 14 бита
• 0 до 20мА: 15 бита
• 4 до 20 мА: 15 бита

Формат излазних података

• Може се конфигурисати као ИЕЕЕ 32-битни или 16-битни цео број са помичним зарезом у 32-битном пољу

Аналогна брзина ажурирања

• Приближно 8 мс (свих осам канала)

Излазна заштита од пренапона

• <стронг>Само тренутни излази: -30В за 60 секунди, +30В за један сат

Цалибратед Аццураци

• Прецизно до 0,10% пуне скале на 25°Ц (од 0 до 0,05мА, тачност је ±35µА)
• Прецизно до 0,25% пуне скале на 0-60°Ц (од 0 до 0,05мА, тачност је ±70µА)

Реактанса излазног оптерећења

• Струја : максимално 10µХ
• Напон : максимално 1µФ

Максимално излазно оптерећење

• Струја : максимално 1350Ω
• Напон : минимално 2кΩ

Одступање излазног појачања

• <стронг>Излазни напон: типично 20ппм по степену Ц
• <стронг>Струјни излаз: типично 35ппм по степену Ц

Време поравнања излаза

• Напон или струјни излаз: 2мс, 0 до 95%

Изолација

• <стронг>Од поља до задње плоче: 2550 Вдц за једну секунду
• <стронг>Канал до канала: 250 Вац континуирано, 1500 Вац за један минут по каналу
