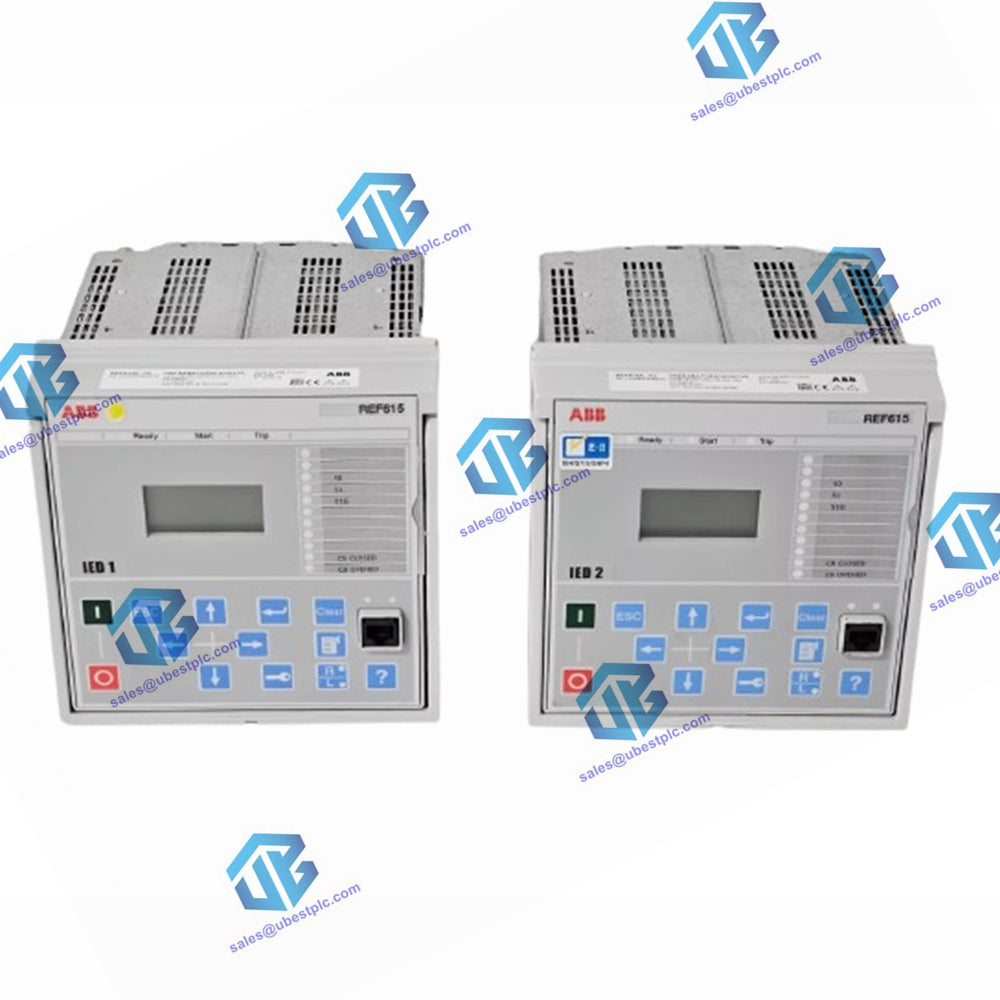

REF615 Реле защиты и управления фидером ABB IEC

Входы и выходы

Входы фазного тока:

• ИЛ1: Х120-7, 8
• ИЛ2: Х120-9, 10
• ИЛ3: Х120-11, 12

Входы остаточного тока:

• Io: X120-13, 14 (конфигурации A, B, C, D, E, F, H и J)
• Io: X130-1, 2 (конфигурация G)

Входы фазного напряжения:

• У1: Х130-11, 12
• У2: Х130-13, 14
• У3: Х130-15, 16

Входы остаточного напряжения:

• Uo: X120-5, 6 (конфигурации A и B)
• Uo: X130-17, 18 (конфигурации E, F, H и J)

Функциональность операции

Дополнительные функции:

• Дуговая защита
• АПВ
• Modbus TCP/IP или RTU/ASCII
• МЭК 60870-5-103
• DNP3 TCP/IP или последовательный порт
• Замыкание на землю на основе адмиттанса (специальные конфигурации)
• Замыкание на землю на основе ваттметров (специальные конфигурации)
• Замыкание на землю на основе гармоник (специальные конфигурации)
• Функции качества электроэнергии (только конфигурация J)

Физическое оборудование

ИЭУ состоит из двух основных частей: сменного блока и корпуса, наполнение которого зависит от заказанной функциональности.

Протоколы связи

• МЭК 61850 с обменом сообщениями GOOSE
• МЭК 60870-5-103
• Modbus®
• ДНП3

История версий продукта

Версия 1.0:

• Начальная версия

Версия 1.1:

• IRIG-B, поддержка параллельных протоколов, расширенная функция блокировки CB, функциональность TCS в аппаратном обеспечении, добавлена ​​энергонезависимая память

Версия 2.0:

• Поддержка последовательного порта DNP3 или TCP/IP, IEC 60870-5-103, измерение и защита напряжения, новые стандартные конфигурации, загрузка регистраторов аварийных процессов через веб-интерфейс WHMI.

Версия 3.0:

• Новые конфигурации G и H, поддержка настройки приложений, поддержка аналогового GOOSE, большой дисплей с однолинейной схемой, улучшенная механическая конструкция

Версия 4.0:

• Новая конфигурация J, опция двойной оптоволоконной связи Ethernet, дополнительные логические блоки, ваттметрическая и гармоническая защита от замыканий на землю, функции контроля качества электроэнергии
