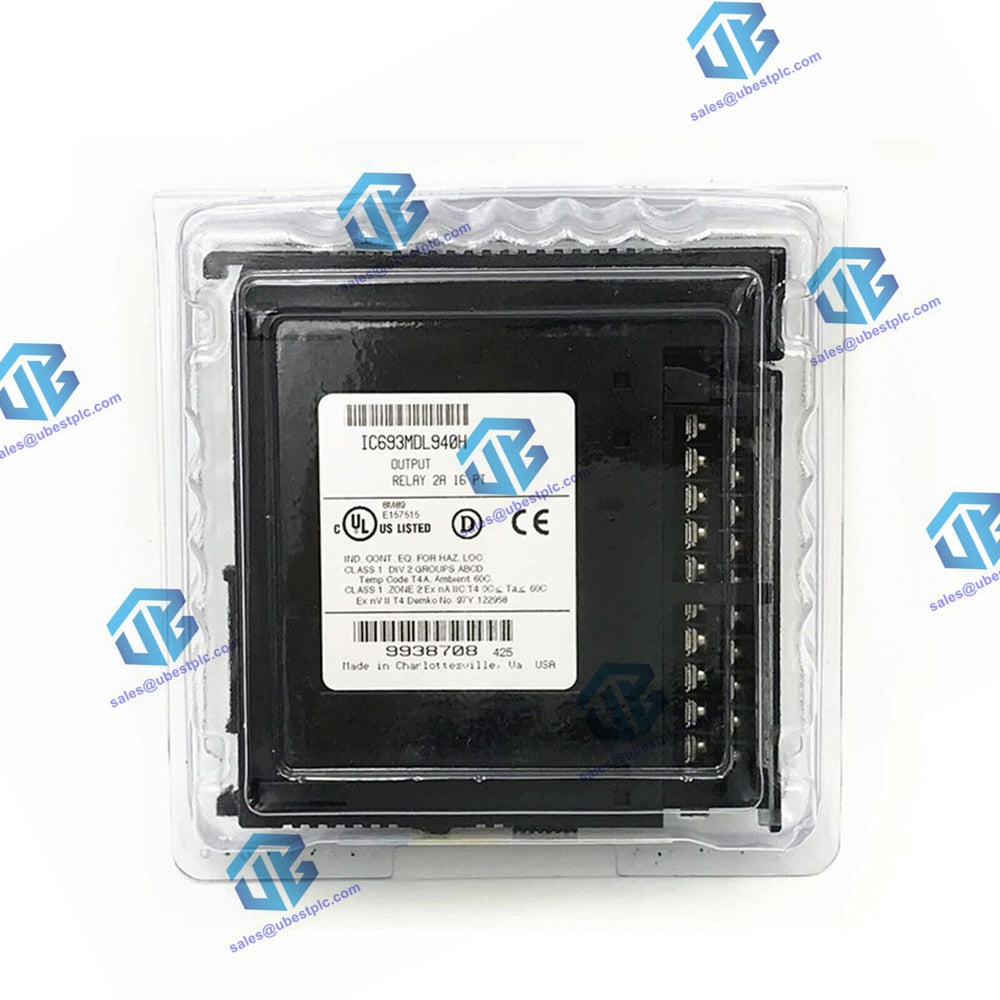

IC693MDL940 Модуль релейного вывода GE Fanuc серии 90-30

Обзор: Series 90-30 и модуль релейного выхода PACSystems MDL940, 2 А**

Модуль релейного выхода Series 90*-30 и PACSystems* MDL940 на 2 А имеет 16 нормально разомкнутых релейных цепей, предназначенных для управления выходными нагрузками. Каждый выход имеет коммутационную способность 2 Ампера. Эти выходы организованы в четыре группы, каждая из которых состоит из четырех точек, с общей выходной клеммой для каждой группы.

Функции:

• Универсальное управление: релейные выходы могут управлять разнообразными нагрузочными устройствами, включая пускатели двигателей, соленоиды и индикаторы.

• Источник питания: Питание для внутренних цепей реле поступает от шины постоянного тока +24 В на объединительной плате.

• Визуальная индикация состояния: отдельные пронумерованные светодиоды обеспечивают четкую индикацию состояния ВКЛ/ВЫКЛ для каждой выходной точки, облегчая мониторинг и устранение неполадок.

• Возможность работы с высоким напряжением: модуль MDL940, обозначенный красными полосами на этикетке, обозначается как модуль высокого напряжения.

Установка и совместимость:

• Совместимость системы: Модуль совместим с системами Series 90*-30 и RX3i, обеспечивая гибкость системной интеграции.

• Гибкость установки: этот модуль можно установить в любой слот ввода-вывода в системе Series 90-30 или RX3i, что обеспечивает удобное размещение в зависимости от системных требований.

Требования к источнику питания:

• Ответственность пользователя: Поскольку модуль питается от шины постоянного тока +24 В на объединительной плате, пользователи несут ответственность за подачу переменного или постоянного тока для работы полевых устройств, подключенных к этому модулю.

Технические характеристики

• Номинальное напряжение: 24 В постоянного тока, 120/240 В переменного тока (номинальное — исключения см. в следующей таблице)
• Рабочее напряжение:
  • От 5 до 30 В постоянного тока
  • от 5 до 250 В переменного тока, 50/60 Гц
• Выходов на модуль: 16 (четыре группы по четыре выхода в каждой)
• Изоляция:
  • От поля к объединительной плате и к корпусу: 250 В переменного тока, непрерывно; 1500 В переменного тока в течение 1 минуты
  • Заземление точка-точка: 250 В переменного тока непрерывно; 1500 В переменного тока в течение 1 минуты
• Максимальная загрузка:
  • Максимум пилотного режима 2 А на выход
  • Максимум 4 Ампер на общий
  • максимум 16 ампер на модуль
• Минимальная нагрузка: 10 мА
• Максимальный пусковой ток: 5 А
• Время отклика: максимум 15 мс
• Время отклика при выключении: максимум 15 мс
• Потребляемая мощность, все выходы включены:
  • 7 мА от шины 5 В на объединительной плате
  • 135 мА от релейной шины 24 В на объединительной плате
