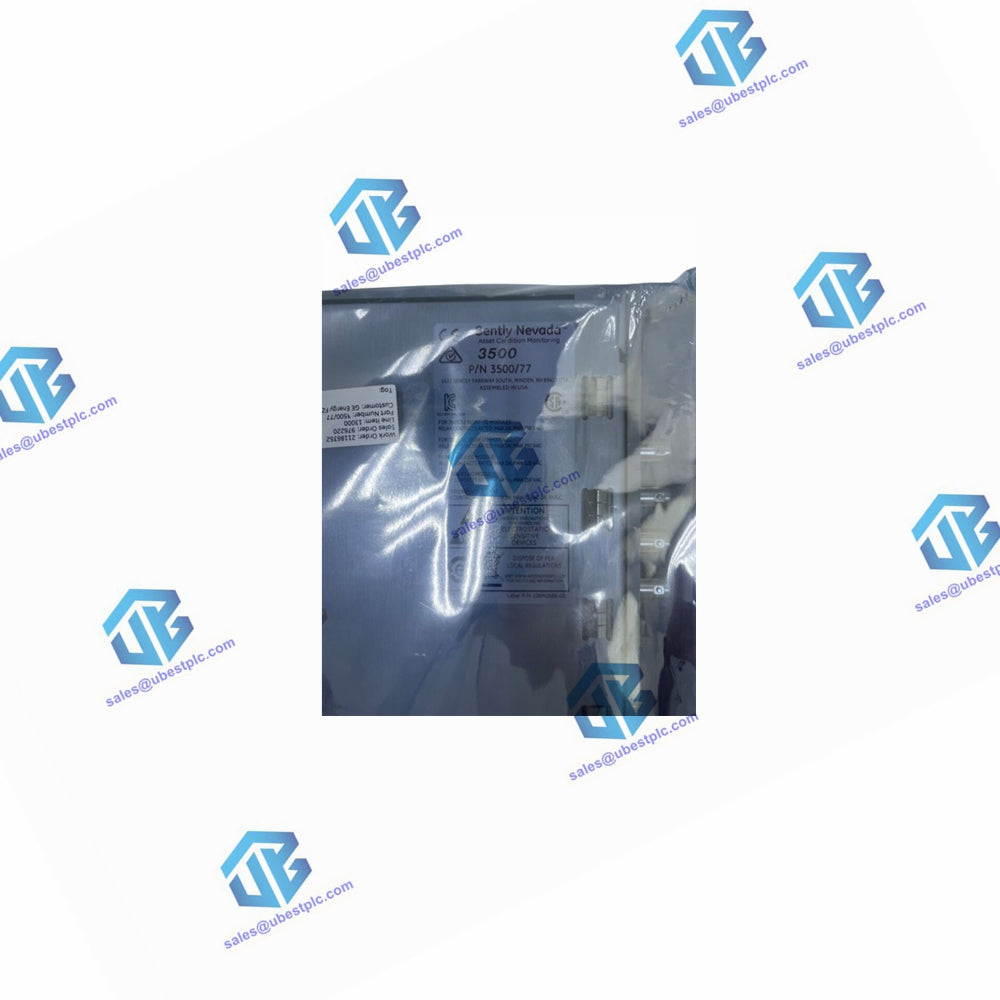

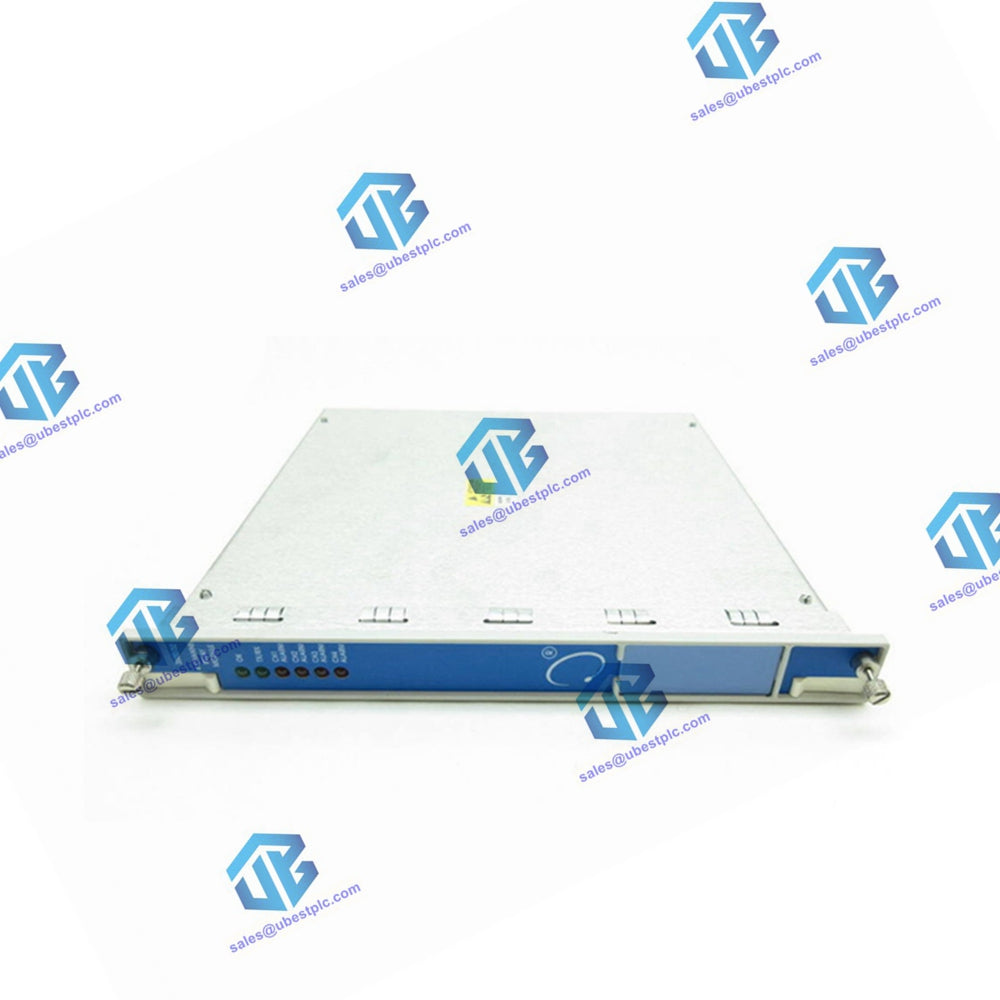

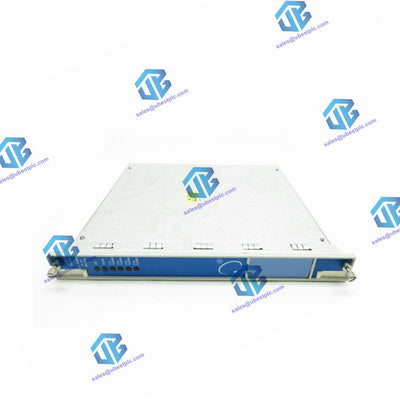

Bently Nevada 3500/77M 176449-07 Монитор давления приемного цилиндра
Bently Nevada 3500/77M 176449-07 Монитор давления приемного цилиндра
Technical Specifications:
Описание
Монитор давления в приемном цилиндре 3500/77M — это 4-канальный монитор, предназначенный для приема входных сигналов от датчиков давления, одобренных Bently Nevada. Он преобразует сигналы для выполнения различных измерений давления в поршневых компрессорах и сравнивает эти сигналы с программируемыми пользователем сигналами тревоги. Монитор в первую очередь обеспечивает защиту оборудования путем постоянного сравнения контролируемых параметров с настроенными уставками сигналов тревоги для запуска сигналов тревоги и предоставления важной информации о машине для эксплуатационного и технического персонала.
Каждый канал обычно формирует свой входной сигнал для предоставления восьми значений измеряемых переменных, связанных с работой давления в цилиндре:
- Давление нагнетания
- Давление всасывания
- Максимальное давление
- Минимальное давление
- Коэффициент сжатия
- Пиковое сжатие стержня
- Пиковое натяжение стержня
- Степень разворота стержня
Технические характеристики
| Особенность | Спецификация |
|---|---|
| Входы | |
| Сигнал | Принимает от 1 до 4 каналов датчиков давления сторонних производителей с положительным напряжением, одобренных Bally Nevada (psi) |
| Диапазон масштабных коэффициентов |
95 000 мВ/фунт на квадратный дюйм для давления 100 фунтов на квадратный дюйм<br>38 000 мВ/фунт на квадратный дюйм для 250 фунтов на квадратный дюйм 19 000 мВ/фунт на квадратный дюйм для давления 500 фунтов на квадратный дюйм 9500 мВ/фунт на квадратный дюйм для 1000 фунтов на квадратный дюйм<br>3800 мВ/фунт на дюйм для 2500 фунтов на квадратный дюйм 1900 мВ/фунт на квадратный дюйм для давления 5000 фунтов на квадратный дюйм<br>950 мВ/фунт на квадратный дюйм для 10 000 фунтов на квадратный дюйм |
| Преобразование сигнала | |
| Частотная характеристика | От 0 до 5,5 кГц на всех настроенных каналах давления |
| Точность давления | В пределах ±0,5% от полного диапазона датчика давления (9,5 В: от +0,5 до +10,0 В) при +25°C (77°F)<br>В пределах ±1,0% от полного диапазона датчика давления (9,5 В: от + от 0,5 до +10,0 В) от –30°C до +65°C (от –22°F до 150°F) |
| Измеряемые переменные | Давление нагнетания, давление всасывания, максимальное давление, минимальное давление, степень сжатия, пиковое сжатие штока, пиковое натяжение штока, степень реверса штока |
| Входное сопротивление | 50 кОм |
| Потребляемая мощность | 7,8 Вт с питанием преобразователя при полной нагрузке |
| Выходы | |
| Светодиоды на передней панели | Индикатор ОК (указывает на правильную работу)<br>Индикатор TX/RX (указывает на связь с другими модулями)<br>Индикатор обхода (указывает режим обхода) |
| Буферизованные выходы преобразователей | Один коаксиальный разъем на канал, с защитой от короткого замыкания |
| Выходное сопротивление | 550 Ом |
| Источник питания преобразователя | +23,0 ± 0,8 В постоянного тока с ограничением тока 24,5 мА на каждом канале |
| Экологические ограничения | |
| Рабочая Температура | От -30°C до +65°C (от -22°F до +150°F) |
| Температура хранения | От -40°C до +85°C (от -40°F до +185°F) |
| Влажность | 95%, без конденсации |
| Физический | |
| Размеры модуля монитора | 241,3 x 24,4 x 241,8 мм (9,50 x 0,96 x 9,52 дюйма) |
| Вес модуля монитора | 0,91 кг (2,0 фунта) |
| Размеры модулей ввода/вывода | 241,3 x 24,4 x 99,1 мм (9,50 x 0,96 x 3,90 дюйма) |
| Модули ввода-вывода Вес | 0,20 кг (0,44 фунта) |
| Требования к пространству в стойке | 1 передний слот полной высоты (модуль монитора), 1 задний слот полной высоты (модули ввода-вывода) |
Соответствие и сертификаты
- FCC : Соответствует части 15 правил FCC.
- ЭМС : Директива Европейского сообщества Директива ЭМС 2014/30/ЕС; Стандарты: EN 61000-6-2, EN 61000-6-4.
- Электробезопасность : Директива Европейского сообщества по низковольтному оборудованию 2014/35/EU; Стандарты: EN 61010-1.
- RoHS : Директива Европейского сообщества. Директива RoHS 2011/65/EU.
- Морское судоходство : правила классификации DNV GL, правила ABS для условий классификации.
- Сертификаты для опасных зон : подробный список доступен в Кратком справочном руководстве по сертификатам (108M1756).
Информация для заказа
| номер части | Описание |
|---|---|
| 176449-07 | Монитор давления в цилиндре 3500/77M |
| 143729-01 | Модуль ввода-вывода давления в цилиндре с внутренними разъемами |
| 143737-01 | Модуль ввода/вывода давления в цилиндре с внешними клеммами |
| 00580434 | Разъем внутреннего модуля ввода-вывода, европейский стиль, 8-контактный |
| 00580441 | Разъем внутреннего модуля ввода-вывода, европейский стиль, 3-контактный |
| 146973-01 | Набор колес Recip Multi-Event |
| 145732-01 | Колесо мультисобытий рецептов |
| 146622-01 | Рецепт универсальной шпильки колеса |
| 165855-ХХ | Датчик давления приемного цилиндра |
| 283615 | MTL 7796+ Внешний барьер |
Графики и цифры
- Главный модуль контроля давления в цилиндре 3500/77M (вид спереди)
- Светодиоды состояния
- Буферизованные выходы преобразователей
- Модуль ввода-вывода, вид сзади
- Модуль ввода-вывода давления в цилиндре, внутреннее подключение
- Модуль ввода-вывода давления в цилиндре, внешнее подключение
