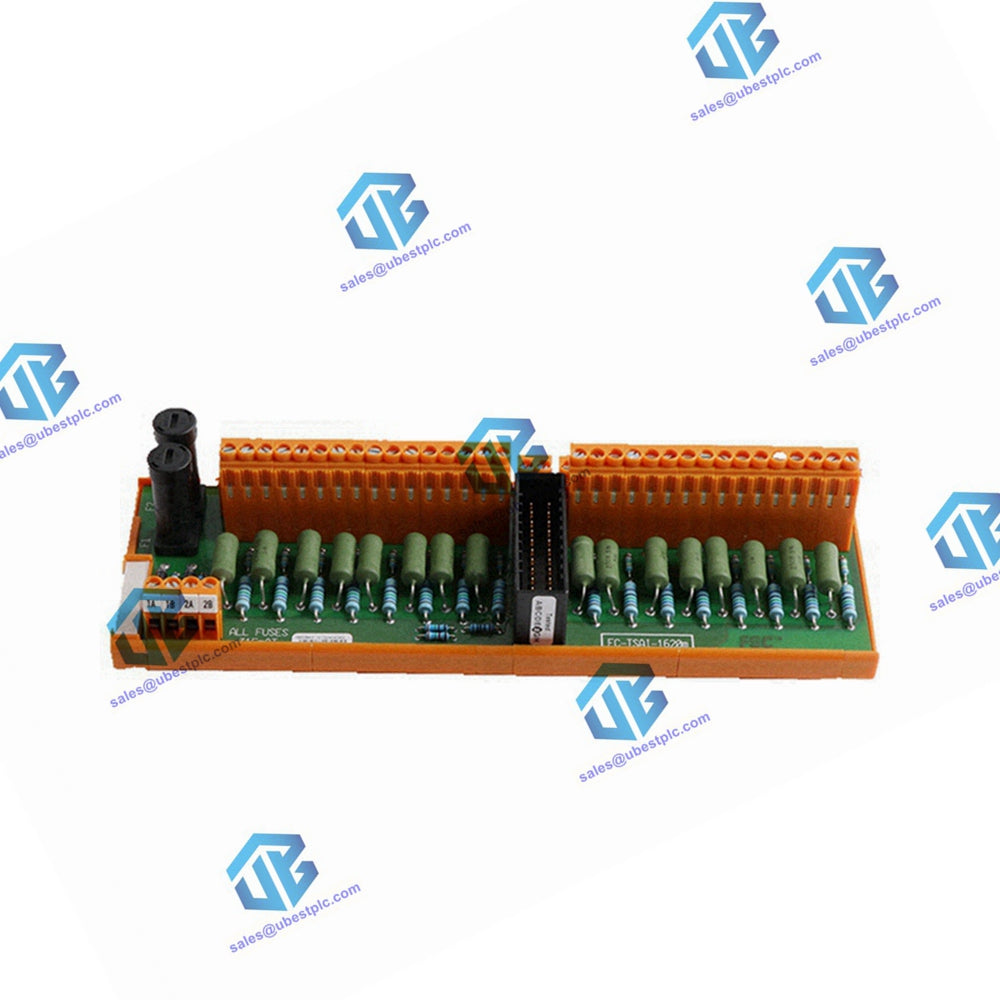

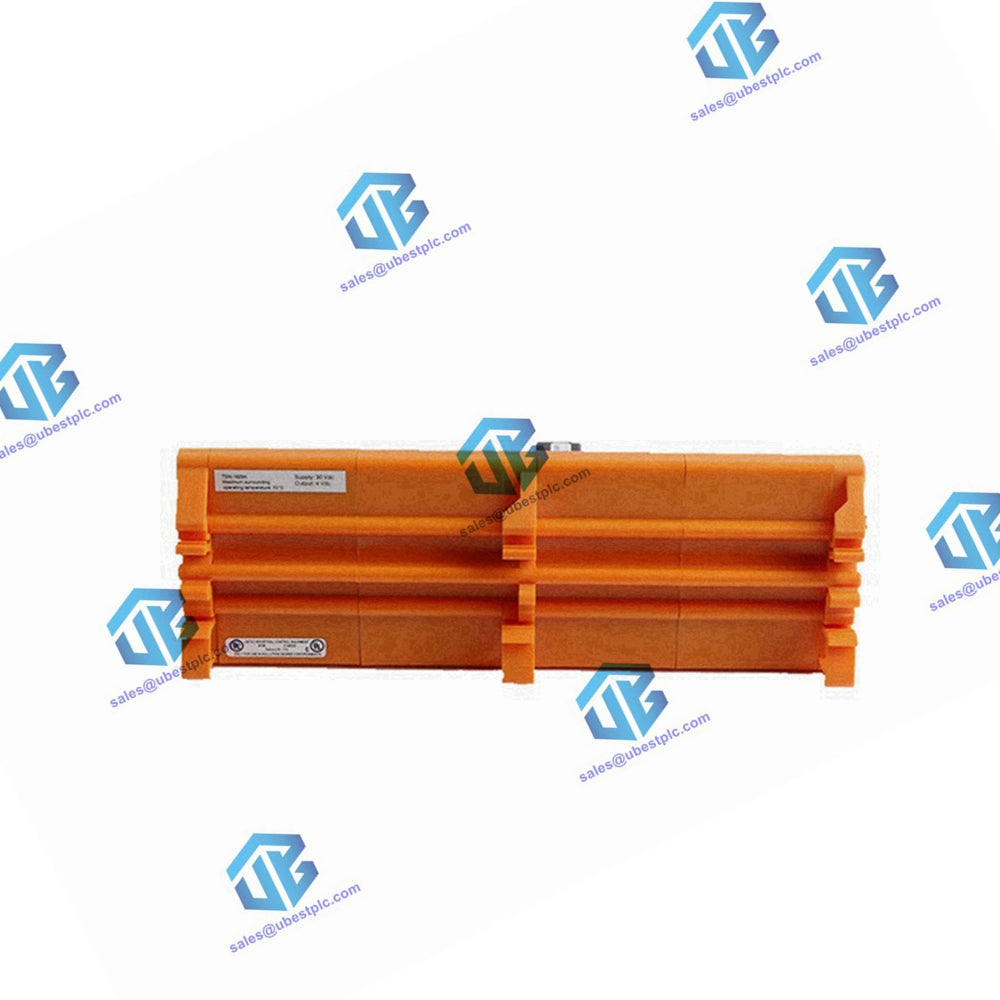

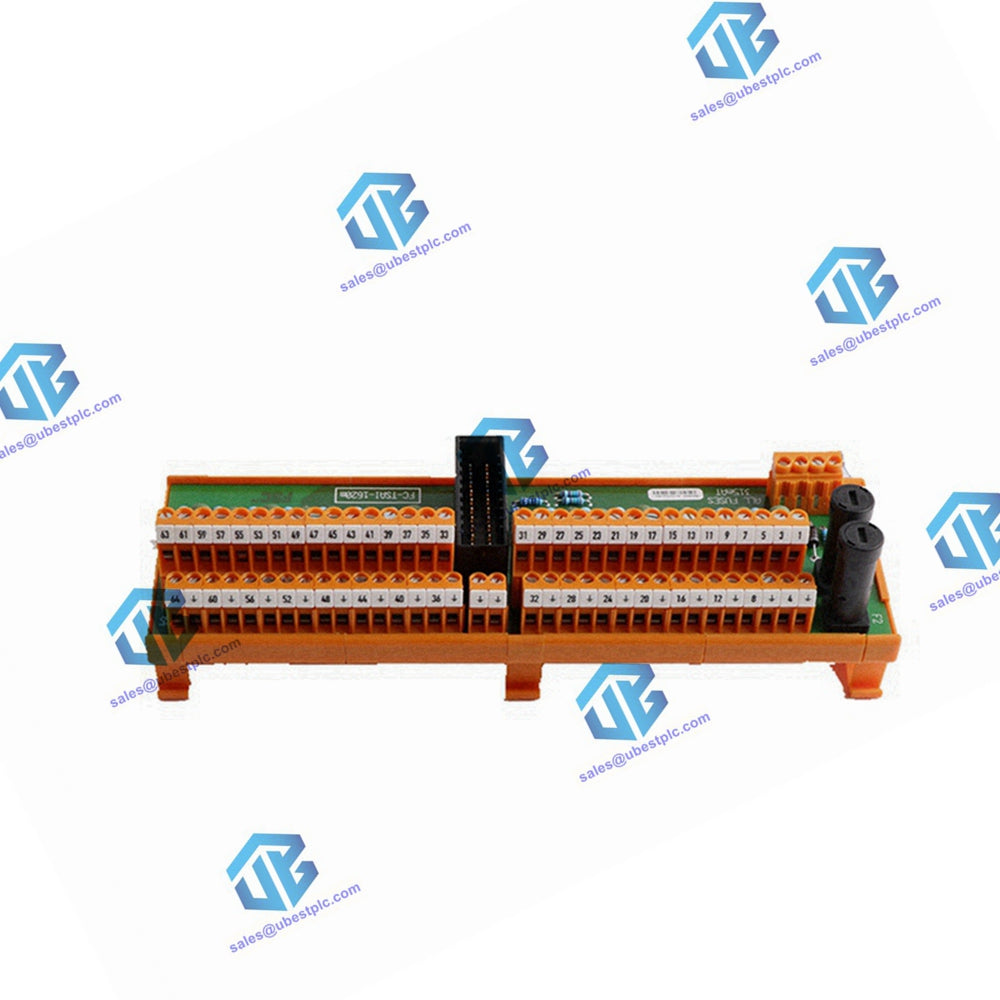

Moduł wejść analogowych Honeywell FC-TSAI-1620M

Przegląd

TSAI-1620m to bezpieczny moduł terminatora pola wejściowego (FTA) 0-20 mA i 4-20 mA. Służy jako kluczowy interfejs pomiędzy komponentami obiektowymi, takimi jak czujniki, a analogowym modułem wejściowym o dużej gęstości SAI-1620m w systemach Safety Manager. Moduł ten został specjalnie zaprojektowany do stosowania w lokalizacjach niebezpiecznych klasy I, dział 2, zapewniając bezpieczną i niezawodną pracę w trudnych warunkach.

Główne funkcje

Moduł TSAI-1620m spełnia trzy podstawowe funkcje:

• Konwersja sygnału: Konwertuje sygnały polowe 0(4)-20 mA DC na poziomy sygnału wymagane przez moduł SAI-1620m.
• Dystrybucja zasilania: rozdziela moc do każdego przetwornika z ograniczeniem napięcia i prądu, zapewniając zgodność ze standardami dotyczącymi obszarów niebezpiecznych.
• Monitorowanie zasilania: monitoruje zewnętrzne zasilanie podłączone do modułu FTA.

Specyfikacja techniczna

Ogólny

• Numery typów: FS-TSAI-1620m, FC-TSAI-1620m
• Atesty: CE, TUV, UL, CSA, FM

Wejście

• Liczba kanałów: 16 (2 grupy po 8 kanałów ze wspólnym 0 V)
• Wymagania dotyczące zasilania: zewnętrzne 30 V DC, 3 mA (bez obciążeń pętli wejściowej)
• Prąd wejściowy : 0-25 mA
• Rezystancja wejściowa : 250 Ω (± 1%)

Wyjście

• Do nadajników pasywnych (Vext) :
  • Rezystancja wyjściowa : 270 Ω (± 5%)
  • Prąd zapłonowy na kanał: <120 mA przy 30 V DC
• Do modułu SAI-1620m :
  • Napięcie wyjściowe : 0-4 V DC
  • Dokładność: 0.10%

Bezpiecznik

• Ocena : 315 mA
• Wymiary : 5x20 mm
• Napięcie znamionowe AC : 125 V
• Maksymalny prąd wyjściowy na bezpiecznik: 220 mA

Fizyczny

• Wymiary modułu: 210 × 70 × 60 mm (8,26 × 2,76 × 2,36 cala)
• Szyny DIN EN : TS32 / TS35 × 7,5
• Długość używanej szyny: 211 mm (8,30 cala)
• Waga: 0.43kg

Zakończenie

• Zaciski śrubowe :
  • Maks. Średnica drutu: 2,5 mm² (AWG 14)
  • Długość paska : 7 mm (0,28 cala)
  • Moment dokręcania: 0,5 Nm (0,37 ft-lb)
