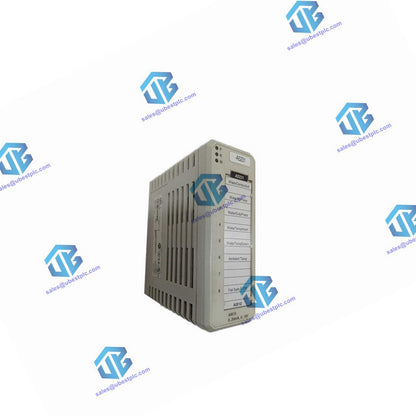

AI845 3BSE023675R2 ABB AC 800M Input Analog

Modul Input Analog AI845, Tunggal atau Berlebihan

Penerangan

Modul Input Analog AI845 direka untuk aplikasi tunggal atau berlebihan, menyediakan 8 saluran yang boleh sama ada input voltan atau arus apabila menggunakan MTU TU844 atau TU845. Untuk MTU lain, semua saluran menjadi sama ada input voltan atau arus.

Input voltan dan arus boleh menahan lebihan voltan atau undervoltage sekurang-kurangnya 11 V d.c. Rintangan input lebih besar daripada 10 MΩ untuk input voltan dan 250 Ω untuk input semasa.

Modul ini mengedarkan bekalan pemancar serasi HART luaran kepada setiap saluran, memudahkan sambungan mudah kepada pemancar 2-wayar atau 3-wayar. Kuasa pemancar diselia dan dihadkan semasa. Jika bekalan kuasa luaran digunakan untuk pemancar HART, ia mestilah serasi dengan HART.

ciri-ciri

• 8 saluran untuk 0...20 mA, 4...20 mA, 0...5 V atau 1...5 V d.c., input unipolar satu hujung.
• Operasi tunggal atau berlebihan.
• 1 kumpulan 8 saluran diasingkan dari tanah.
• resolusi 12-bit.
• Bekalan penghantar terhad semasa setiap saluran.
• Diagnostik on-board lanjutan.
• Komunikasi lulus HART.

Modul ini melaksanakan diagnosis diri kitaran meliputi:

• Bekalan kuasa luaran, Kuasa pemancar dan ralat shunt Luaran (dilaporkan sebagai ralat saluran Luaran).
• Saluran Penapis Lulus Rendah, Multiplexer dan Ujian (dilaporkan sebagai ralat saluran Dalaman).
• Baca Balik Analog, Voltan Rujukan, Bekalan Kuasa Dalaman, Jumlah Semak, Anjing Pemerhati dan Memori (dilaporkan sebagai Ralat Modul).

Kesemua lapan saluran diasingkan daripada ModuleBus dalam satu kumpulan, dengan kuasa ke peringkat input ditukar daripada 24 V pada ModuleBus. Modul ini menyokong fungsi lulus HART, tetapi hanya komunikasi titik ke titik.

Pelbagai MTU boleh digunakan:

• Aplikasi tunggal: TU830/TU833 (sambungan tiga wayar tanpa terminal tambahan), TU810/TU814 (memerlukan terminal luaran untuk pengagihan bekalan kuasa 24 V), TU835/TU838 (termasuk fius setiap saluran), TU812 (Penyambung pin 25 D-Sub), dan TU818 (sambungan kepada penderia 2 wayar).
• Aplikasi berlebihan: TU844/TU845/TU854 (benarkan mencampurkan voltan dan input arus).

Kabel medan berperisai diperlukan untuk sambungan proses jika HART digunakan. Mod Shunt hendaklah ditetapkan kepada Shunt Luaran apabila menggunakan MTU TU844/TU845/TU854 atau apabila input voltan diperlukan.

Data teknikal

Spesifikasi Am pada 25°C

• Bilangan saluran: 8
• Jenis input: Unipolar satu hujung
• Julat ukuran: 0...20 mA, 0...5 V, 4...20 mA, 1...5V
• Lebih julat : +15%
• Galangan input :
  • Input voltan: 10 MΩ
  • Input semasa (termasuk PTC): 250 Ω
• Panjang kabel medan maksimum: 600 meter (656 ela)
• Input voltan, maksimum tidak merosakkan: 11 V d.c.
• NMRR, 50 Hz, 60 Hz : >40 dB
• Ralat : Maks. 0.1%
• Resolusi : 12-bit
• Hanyutan suhu: Maks. 50 ppm/°C
• Masa kitaran kemas kini : 10 ms
• Penggunaan terkini :
  • 24 V (Bas modul): 50 mA
  • 5 V (Bas modul): 100 mA
  • 24 V (bekalan kuasa proses, UPx): 339 mA (maks) (22 mA + arus pemancar*1.32)
• Pelesapan kuasa : 3.5 W
• Bekalan pemancar (setiap saluran):
  • Voltan: 24 V @ 23 mA
  • Semasa: 30 mA
• Penyeliaan :
  • Ralat modul: Bacaan balik analog, voltan rujukan, bekalan kuasa dalaman, checksum, pengawas dan ralat ingatan
  • Ralat saluran dalaman: Ralat penapis lulus rendah, pemultipleks dan saluran ujian
  • Ralat saluran luaran: Bekalan kuasa luaran rendah, kuasa pemancar dan ralat shunt luaran
• Penapis input (masa naik 0-90%): 290 ms
• Pengasingan: Mengikut kumpulan diasingkan dari tanah

Unit Penamatan Modul

• TU810, TU812, TU814, TU818, TU830, TU833, TU835, TU838, TU844, TU845, TU854

Kod Kunci MTU

• CC

Voltan Penebat Berkadar

• 50 V

Voltan Ujian Dielektrik

• 500 V a.c.
