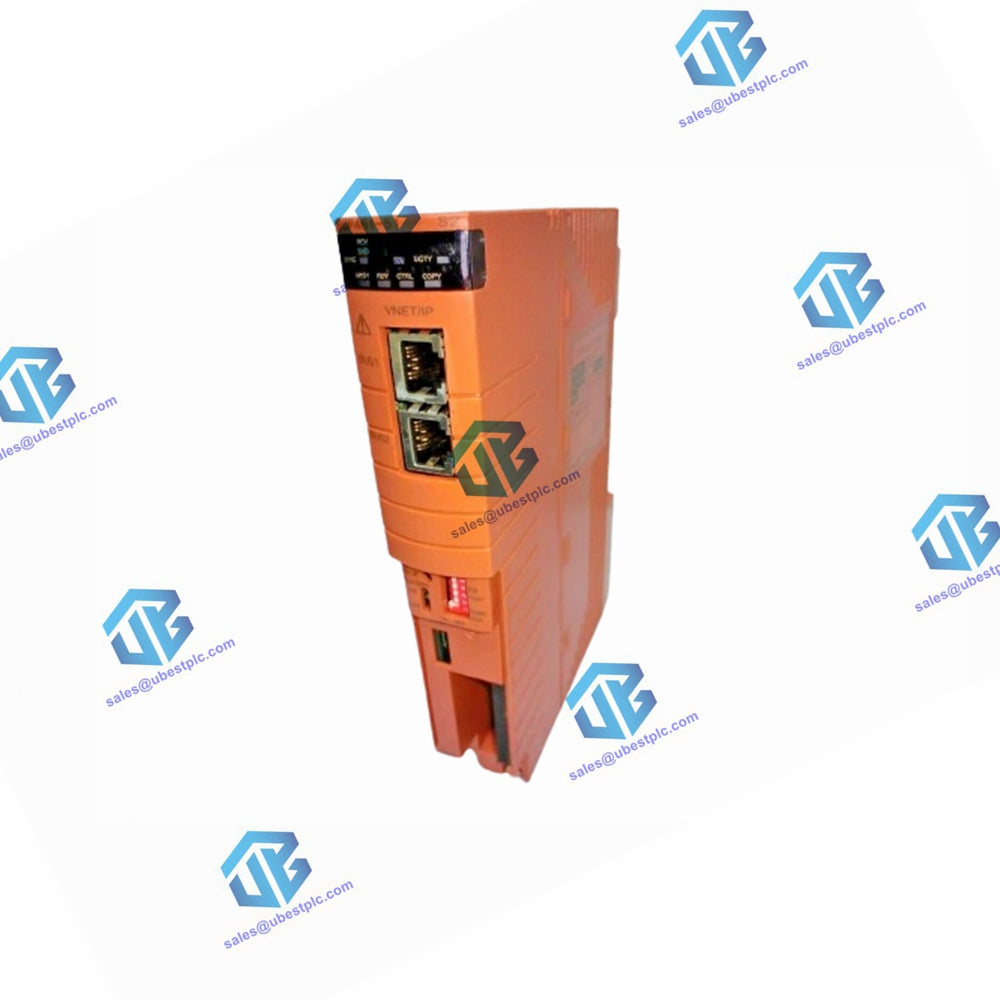

Modulo processore Yokogawa SCP401-11

Panoramica

Il modulo processore SCP401-11Yokogawa è un componente cruciale progettato per un controllo affidabile e ad alte prestazioni del sistema. È in grado di sincronizzarsi con gli orologi V net o IRIG-B, garantendo una temporizzazione precisa su vari sistemi. Questo modulo supporta configurazioni a doppia ridondanza, offrendo resilienza e stabilità del sistema migliorate, con sincronizzazione automatica del programma in stato di standby.

Specifiche tecniche

• Compatibilità orologio: si sincronizza con l'orologio V net o con l'orologio IRIG-B.
• Doppia ridondanza: copia automaticamente i dati del programma quando associato in una doppia configurazione, garantendo una funzionalità di standby senza soluzione di continuità.
• Indicatori di stato del modulo: il LED CTRL indica la disponibilità operativa (standby o attivo), con indicatori aggiuntivi della lampada anteriore per una facile valutazione dello stato.
• Connessione accoppiatore V net: supporta connessioni dirette del cavo accoppiatore V net per una configurazione di comunicazione semplificata.
• Gestione della batteria: include il controllo ON/OFF della BATTERIA per una gestione sicura durante l'inserimento e la rimozione del modulo.
• Diagnostica: monitoraggio degli errori tramite la finestra di gestione dello stato SCS e la finestra di diagnostica SENG per garantire l'integrità del sistema.

Procedura di rimozione

1. Verificare che il LED CTRL sul modulo processore sia spento (a indicare la modalità standby). Se su ON, spostare l'interruttore START/STOP per spegnerlo.
2. Scollegare il cavo dell'accoppiatore V net dalla parte anteriore del modulo, quindi rimuovere il cavo dell'accoppiatore V net secondario.
3. Allentare le viti di fissaggio ed estrarre con cautela il modulo.

Procedura di installazione

• Assicurarsi che il modulo sostitutivo abbia gli stessi numeri di dominio e stazione dell'originale.
• Impostare l'interruttore BATTERY ON/OFF su OFF.
• Inserisci saldamente il modulo nello slot dell'unità base, allineandolo con la connessione del pannello posteriore.
• Stringere le viti di fissaggio.
• Ricollegare il cavo dell'accoppiatore V net alla parte anteriore del modulo, seguito dal cavo secondario.
• Posizionare l'interruttore BATTERIA su ON.
• Confermare il funzionamento del modulo controllando le spie frontali o la finestra di gestione dello stato SCS. Verificare eventuali messaggi di errore nella diagnostica SENG.
