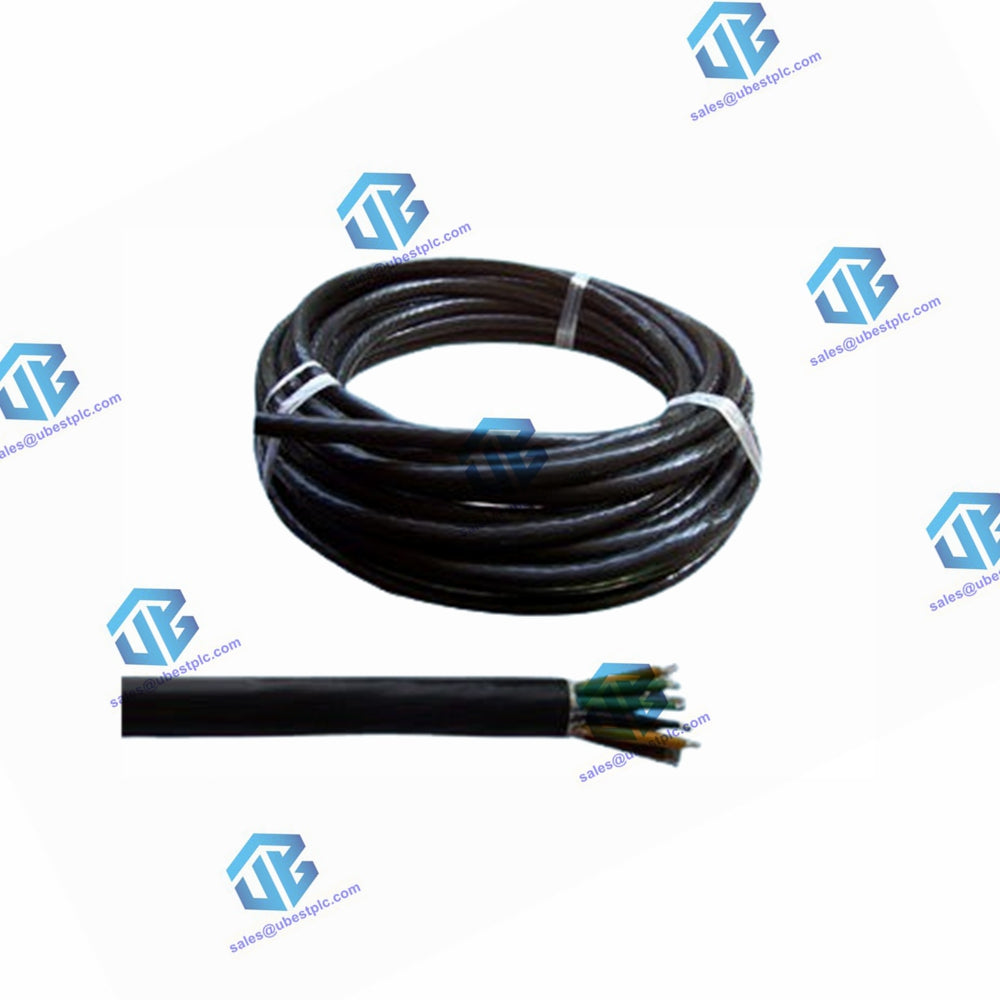

Il cavo di distribuzione dell'alimentazione FS-PDC-ART05 Honeywell è progettato per trasferire l'alimentazione da 5 V e i segnali watchdog da CP1 o CP2 a uno chassis di ingresso/uscita all'interno di un Safety Manager A.R.T. sistema.
Segnali
L'assegnazione dei pin per i connettori FS-PDC-ART05 è la seguente:
Spillo
Segnale CP1
Segnale CP2
1
5V del CP1
5 V di CP2
2
Terra
Terra
3
WD (Watchdog) di CP1
WD (Watchdog) di CP2
Dati tecnici
Generale
Numero tipo : FS-PDC-ART05
Approvazioni : UL, CSA (in attesa)
Cavo
Tipo : SAB 02040415
Modello : CC600 4×1,5 mm²
Lunghezza : 2 metri
Connettori
Tipo : connettore presa a 3 poli
Marca: Weidmuller BLZ 5.08/03/180F SN BK
Nota: se FS-PDC-ART05 viene utilizzato in sostituzione di FS-PDC-MB24-1, il connettore sul lato FTA deve essere sostituito con il connettore dal vecchio cavo.
