L'IS200EPCTG1AAA è un componente prodotto da General Electric per il suo sistema Mark VI Speedtronic, progettato su misura per il controllo di turbine industriali a gas/vapore.
Linea Speedtronic
La linea Speedtronic ha avuto origine con il Mark I alla fine degli anni '60 e da allora ha visto miglioramenti iterativi con ogni versione successiva. Mark VI, l'ultima iterazione, introduce funzionalità Ethernet, un'interfaccia operatore basata su PC e software proprietario come CIMPLICITY e GE Toolbox, migliorando la funzionalità del sistema e l'esperienza dell'utente.
Funzionalità
L'IS200EPCTG1AAA funge da scheda PT/CT dell'eccitatore, dotata di due ingressi trifase per la tensione PT del generatore, due ingressi di corrente per la tensione CT del generatore e un singolo ingresso analogico.
Progettazione fisica

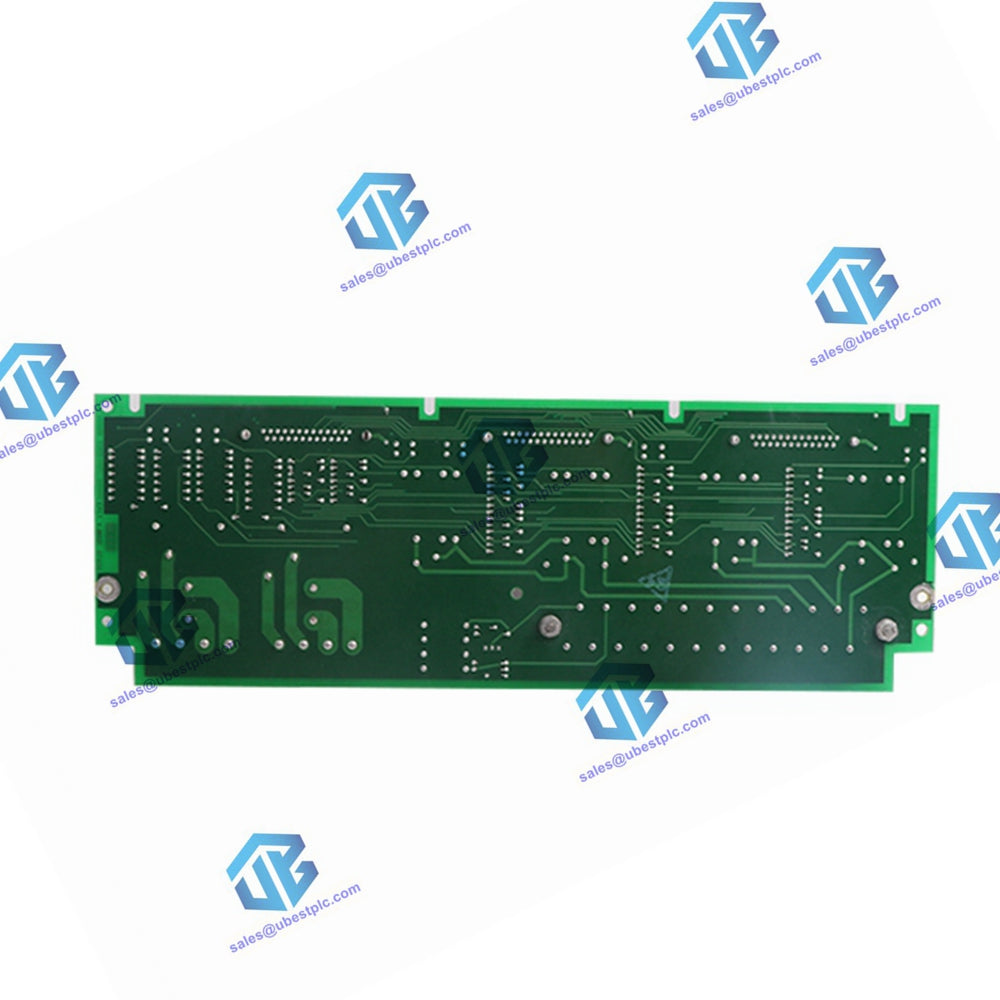

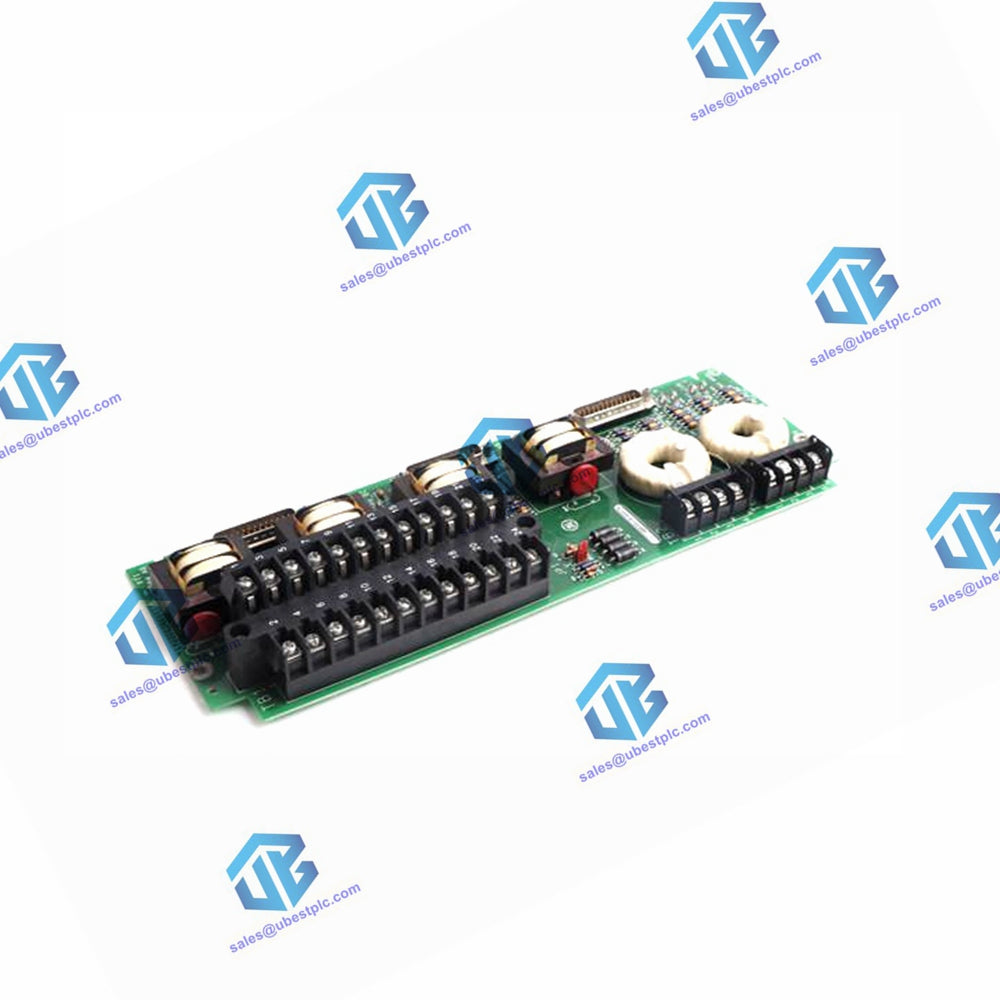

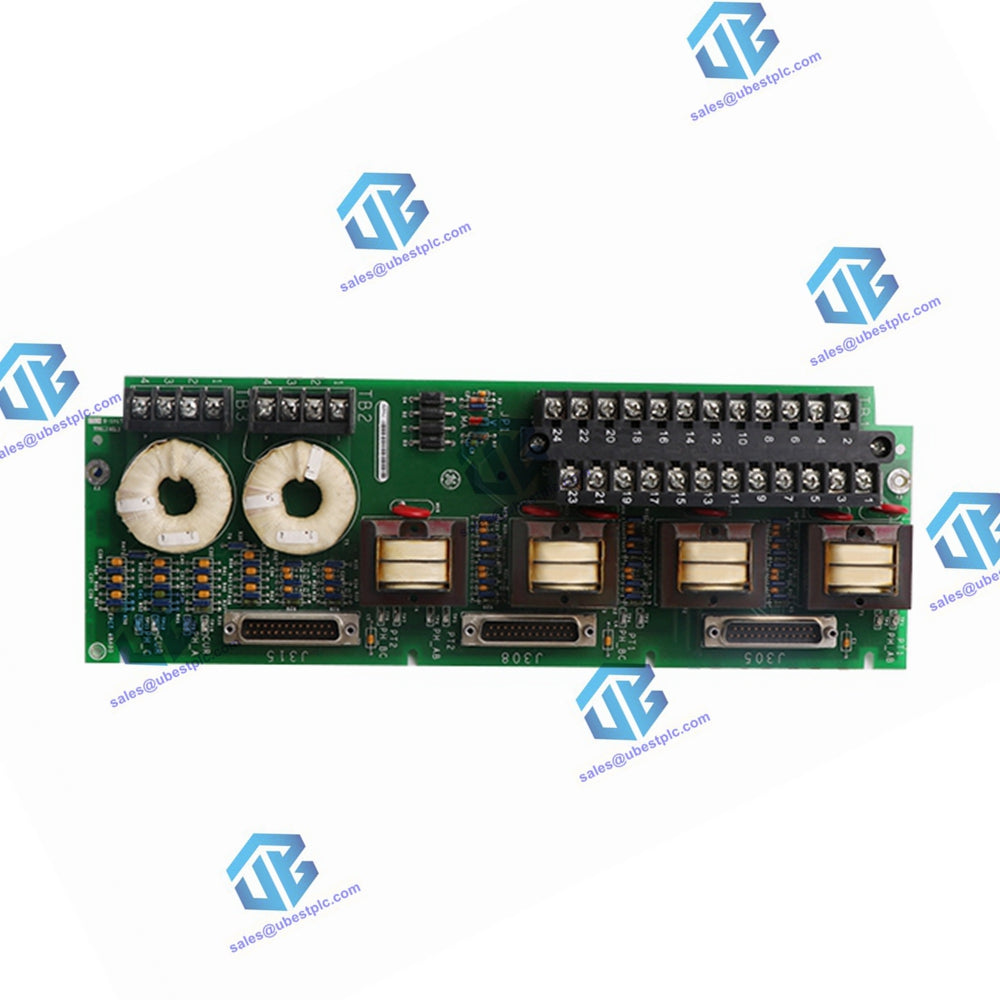

La scheda è caratterizzata da tre morsettiere lungo il bordo anteriore: una singola strip da 24 posizioni e due strip da 4 posizioni. Sul bordo posteriore sono presenti tre connettori a pin verticali etichettati J315, J305 e J308. Inoltre, la scheda comprende 12 punti di test, un interruttore a ponticello, 2 trasformatori toroidali, 4 trasformatori montati su telai, nonché resistori, condensatori e varistori a ossido di metallo (MOV).
