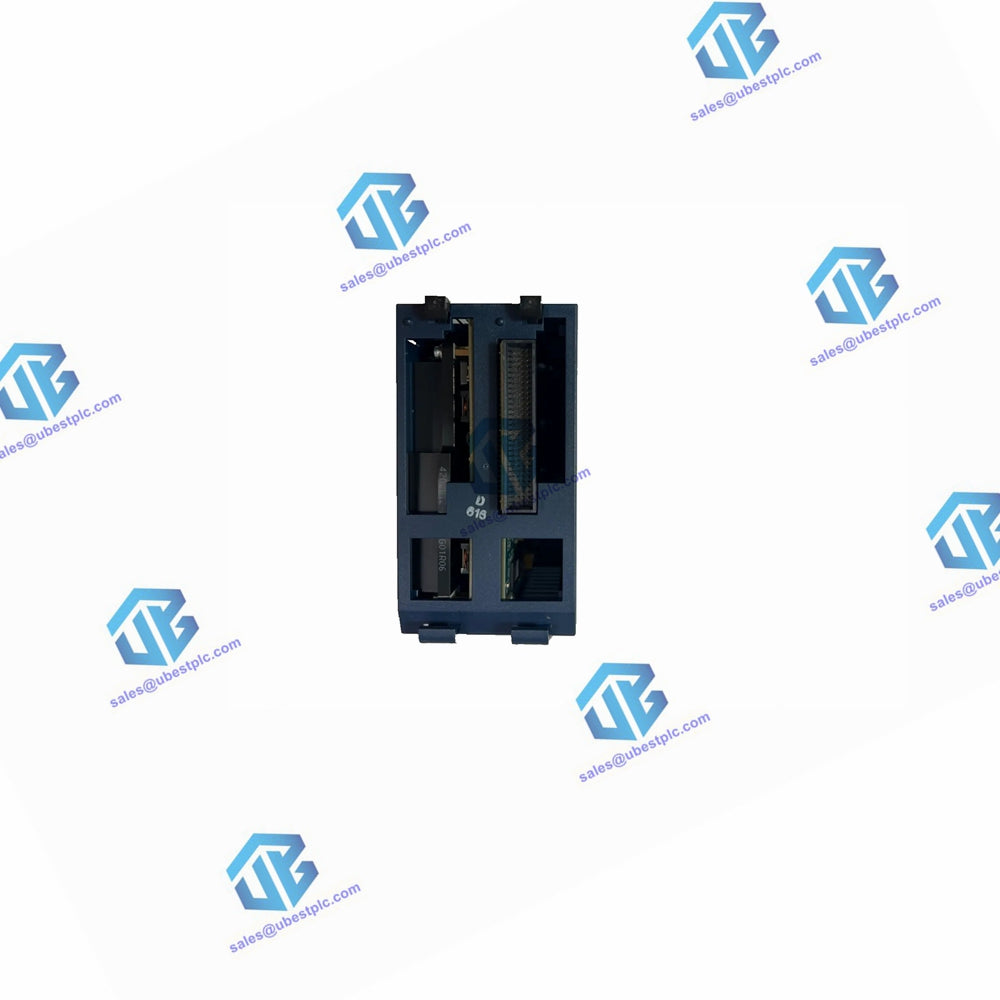

Modulo CPU di ridondanza GE Fanuc IC695CRU320 RX3i

Panoramica della CPU ridondante PACSystems* RX3i

La CPU ridondante PACSystems RX3i* offre funzionalità di controllo in tempo reale per macchine, processi e sistemi di movimentazione dei materiali. Utilizza il protocollo SNP Slave per la comunicazione con il programmatore e i dispositivi HMI tramite una porta seriale. La comunicazione con I/O e moduli opzionali intelligenti avviene su un doppio bus backplane, dotato di un backplane PCI ad alta velocità per un throughput I/O avanzato e un backplane seriale per una facile migrazione degli I/O esistenti della Serie 90*-30.

Caratteristiche

• Ridondanza Hot Standby (HSB): il sistema di ridondanza comprende due unità ridondanti, ciascuna delle quali richiede una CPU di ridondanza (IC695CRU320) e un modulo di memoria Xchange di ridondanza (IC695RMX128/228) configurato come collegamento di ridondanza.

• Capacità di memoria: la CPU contiene 64 Mbyte di memoria utente supportata da batteria e 64 Mbyte di memoria utente flash non volatile, accessibile tramite la tabella di riferimento della memoria di massa %W.

• Memoria programmabile: memoria di programma e dati configurabile, che supporta la programmazione in diagramma ladder, testo strutturato, diagramma a blocchi funzione e C.

• Variabili simboliche: supporta variabili simboliche localizzate automaticamente utilizzando la memoria dell'utente.

• Dimensioni della tabella di riferimento: le dimensioni della tabella di riferimento includono 32 Kbit per %I e %Q discreti e fino a 32.000 parole ciascuna per %AI e %AQ analogici.

• Supporto moduli: supporta la maggior parte dei moduli e rack di espansione della serie 90-30. Per un elenco dettagliato dei moduli supportati, fare riferimento al Manuale del sistema PACSystems RX3i.

• Blocchi di programma: supporta fino a 512 blocchi di programma, con una dimensione massima del blocco di 128 KB.

• Aggiornabilità sul campo: il firmware della CPU e dei moduli nel backplane può essere aggiornato sul campo.

• Porte seriali: dotato di due porte seriali: una porta RS-485 e una porta RS-232.

• Comunicazioni Ethernet: supporta le comunicazioni Ethernet tramite il modulo di interfaccia Ethernet basato su rack (IC695ETM001), con sincronizzazione dell'ora con SNTP Time Server sulla rete Ethernet.

• Conformità RoHS: conforme alla direttiva RoHS dell'UE 2002/95/CE, con esenzioni specificate identificate nell'allegato.

Specifiche IC695CRU320

Prestazioni della CPU: per i dati sulle prestazioni, fare riferimento all'Appendice A del Manuale di riferimento della CPU PACSystems, GFK-2222W o successivo.

Batteria: i dettagli sulla conservazione della memoria sono disponibili nel manuale della batteria e del pacchetto energetico PACSystems RX3i e RX7i, GFK-2741.

Memorizzazione del programma:

• Fino a 64 MB di RAM con batteria tampone
• 64 MB di memoria utente flash non volatile

Requisiti di alimentazione:

• +3,3 V CC: 1,0 A nominale
• +5 V CC: 1,2 A nominali

Temperatura operativa: da 0 a 60°C (da 32°F a 140°F)

Virgola mobile: sì

Precisione dell'orologio dell'ora del giorno: deriva massima di 2 secondi al giorno

Precisione dell'orologio del tempo trascorso (timing interno): 0,01% massimo

Comunicazioni integrate: RS-232, RS-485

Protocolli seriali supportati: Modbus RTU Slave, SNP, I/O seriale

Backplane: supporto doppio bus backplane: RX3i PCI e bus seriale ad alta velocità

Compatibilità PCI: sistema progettato per essere elettricamente compatibile con lo standard PCI 2.2

Blocchi di programma: fino a 512 blocchi di programma. La dimensione massima per un blocco è 128KB.

Memoria:

• %I e %Q: 32 Kbit per discreti
• %AI e %AQ: configurabili fino a 32Kparole
• %W: configurabile fino alla RAM utente massima disponibile
• Simbolico: configurabile fino a 64 Mbyte

Valutazione di resistenza della memoria flash: minimo 100.000 cicli di scrittura/cancellazione

Controllo e correzione degli errori di memoria (ECC): correzione di bit singoli e controllo di bit multipli.

Tempo di commutazione: massimo 1 scansione logica, minimo 3,133 msec.

Tempo di scansione base tipico (impatto sull'elenco di trasferimento dati di riferimento):

• 3,66 msec: 1.000 I/O discreti, 125 I/O analogici e 1.000 registri
• 3,87 msec: 2.000 I/O discreti, 250 I/O analogici e 2.000 registri
• 4,30 msec: I/O discreti 4K, 500 I/O analogici e registri 4K
• 5,16 msec: 8.000 I/O discreti, 1.000 I/O analogici e 8.000 registri

Quantità massima di dati nell'elenco di trasferimento: fino a 2 Mbyte

Numero di collegamenti di ridondanza supportati: sono supportati fino a due collegamenti di sincronizzazione IC695RMX128/228.
