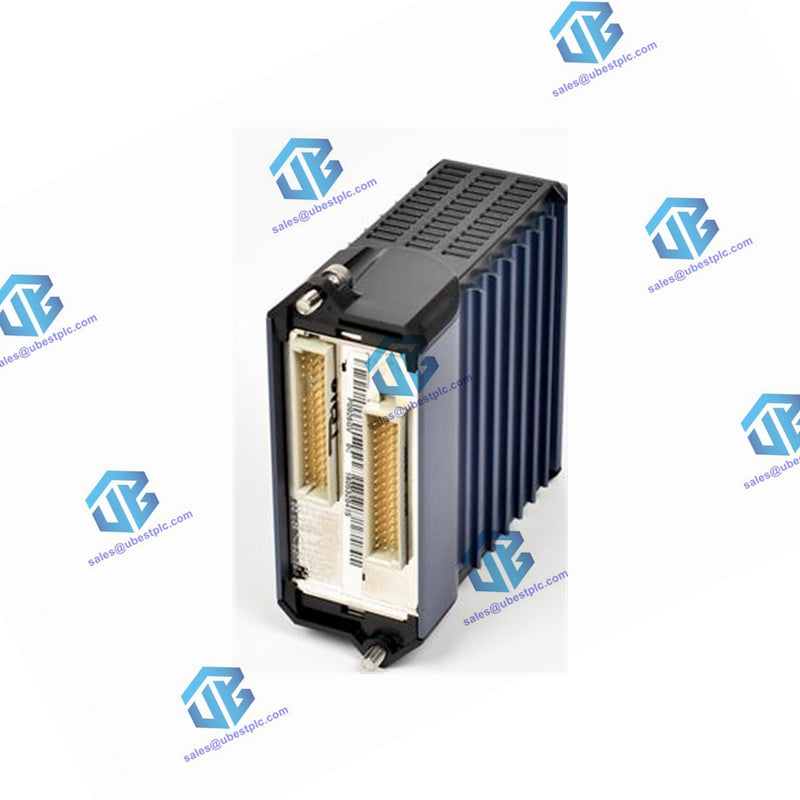

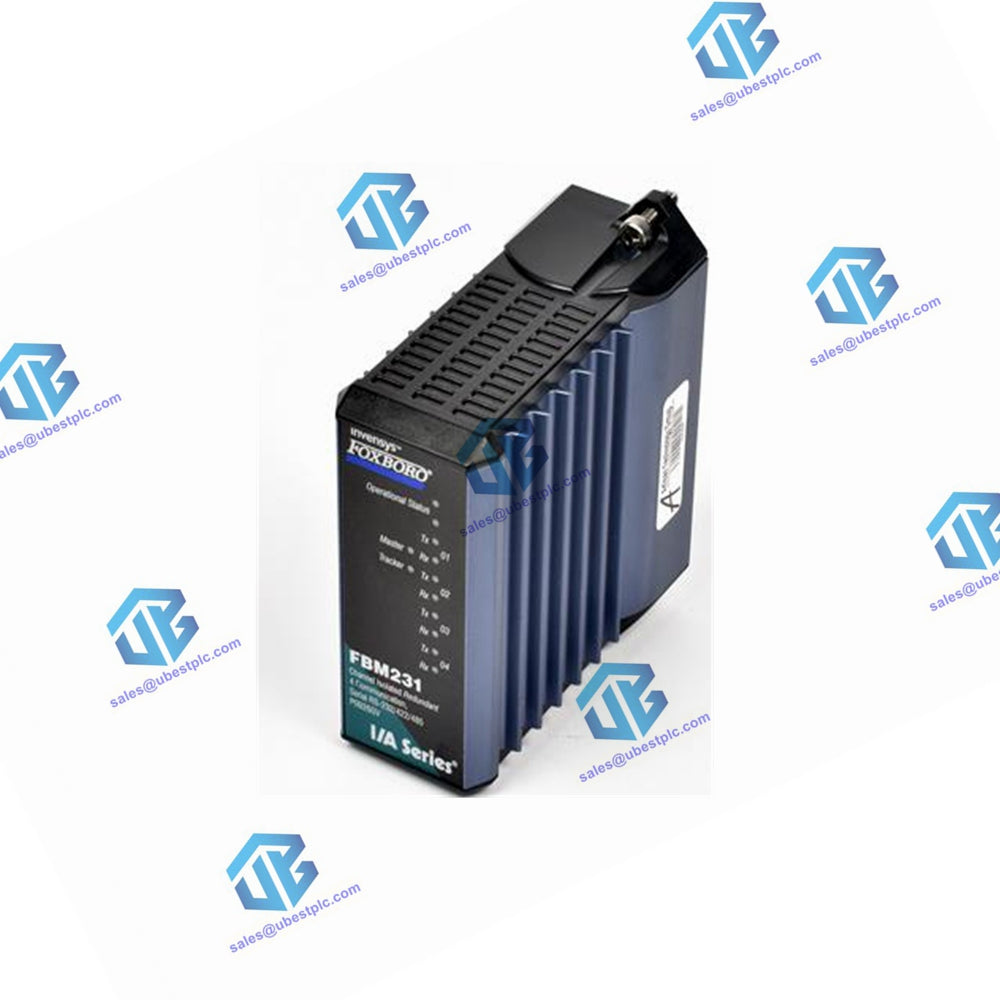

FBM231 P0926GV Modulo dispositivo di campo Foxboro PSS 31H-2Z31

Panoramica

Una coppia di moduli FBM231 si combinano per fornire ridondanza a livello del modulo Fieldbus (FBM), con cablaggio sul campo a due gruppi di terminazione. In questa configurazione, un FBM231 funge da Master e l'altro da modulo Tracker. I punti di ingresso sulla stazione di controllo vengono aggiornati dagli ingressi dei dispositivi ricevuti sulla rete connessa al Master. I punti di uscita del dispositivo vengono scritti sia dal modulo Master che da quello Tracker. Il cambio di ruolo è automatico in caso di problemi rilevati dal driver I/O, oppure gli utenti possono cambiare ruolo in qualsiasi momento tramite SMDH.

Caratteristiche

Le caratteristiche principali dell'FBM231 includono:

• I moduli FBM231 ridondanti comunicano con dispositivi a doppia porta
• Quattro porte, configurabili individualmente per RS-232, RS-422 o RS-485
• Supporta gli standard di interfaccia di comunicazione RS-232, RS-422 o RS-485
• Driver del software I/O scaricabile da una libreria di protocolli disponibili
• Fino a 2000 connessioni a blocchi DCI
• Comunica con un massimo di 64 dispositivi RS-485 o fino a 4 dispositivi RS-232 o RS-422 a connessione diretta
• Integra i dati dei dispositivi sul campo in un database di controllo Foxboro
• Montato sul campo
• Adatto per ambienti di classe G3 (gravi).

Specifiche ambientali

• Operativo:
  • Temperatura: da -20 a +70°C (da -4 a +158°F)
  • Umidità relativa: dal 5 al 95% (senza condensa)
• Magazzinaggio:
  • Temperatura: da -40 a +70°C (da -40 a +158°F)
  • Umidità relativa: dal 5 al 95% (senza condensa)
• Contaminazione: adatto per l'uso in ambienti di classe G3 (gravi).

Specifiche fisiche

Montaggio: l'FBM231 si monta su una piastra base modulare, che può essere montata orizzontalmente o verticalmente su una guida DIN o orizzontalmente in un rack da 19 pollici utilizzando un kit di montaggio.

Numeri di parte:

• Modulo: P0926GV
• Capocorda ad anello TA: P0926PA
• Vite di compressione TA: P0926GH

Dimensioni:

• Modulo:
  • Altezza: 102 mm (4 pollici), 114 mm (4,5 pollici) comprese le alette di montaggio
  • Larghezza: 45 mm (1,75 pollici)
  • Profondità: 104 mm (4,11 pollici)
• Assemblea di cessazione:
  • Fare riferimento alla documentazione per i dettagli

Massa:

• Modulo: 284 g (10 oz) approssimativi
• Assemblea di cessazione:
  • Capocorda ad anello (P0926PA): 363 g (0,8 lb) approssimativi
  • Vite di compressione (P0926GH): 272 g (0,6 lb) approssimativi

Cavi:

• Lunghezze da FBM231 a TA: da 1 m (3 piedi) a 5 m (15 piedi)
• Tipo di cavo di terminazione: tipo 5
• Connessione TA RS-232 (cavo DB-25) al modem/convertitore/dispositivo: fino a 15 m (50 piedi) per cavi personalizzati secondo lo standard EIA RS-232.
• RS-422 e RS-485: fino a 1.200 m (3.960 piedi)
