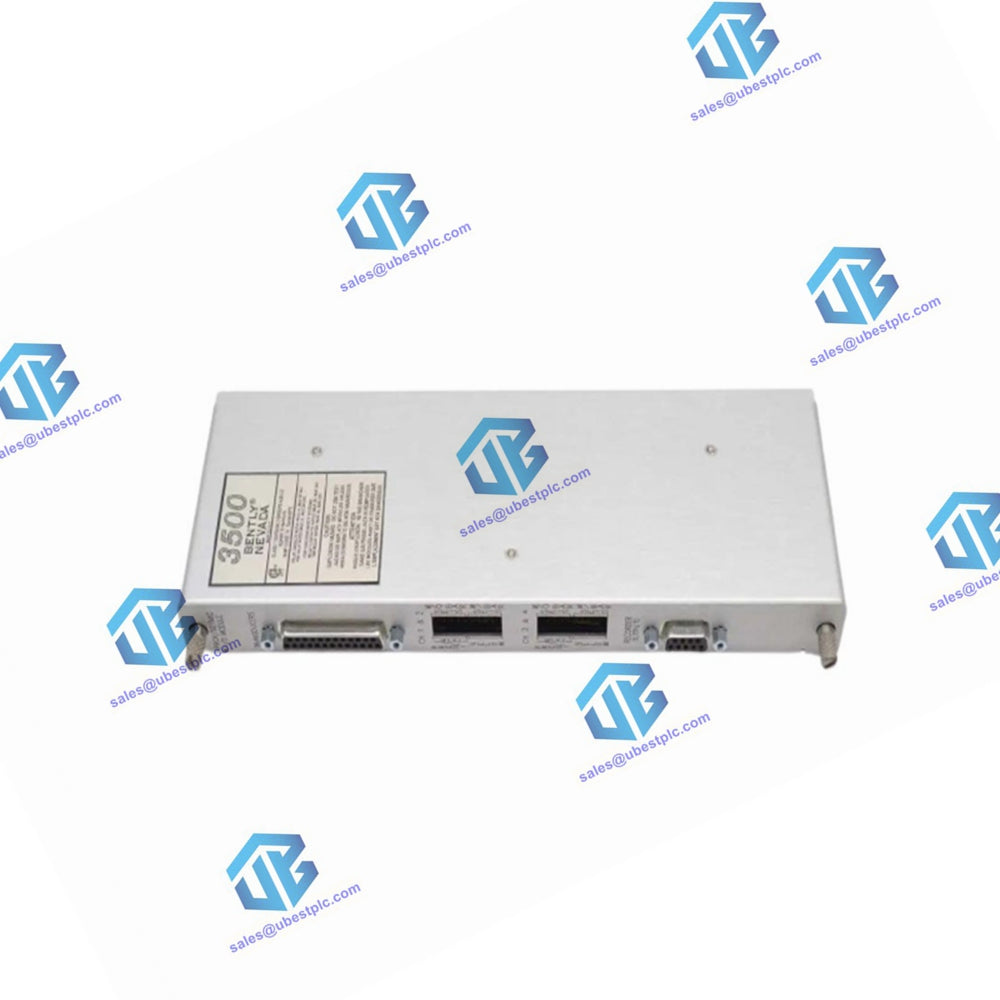

Bently Nevada 128240-01 | Modulo I/O Prox/Sismico

Prodotto: Modulo I/O Prox/Sismico 128240-01

Specifiche di ingresso:

• Tipi di segnale: accetta da 1 a 4 segnali provenienti da trasduttori di prossimità, velocità o accelerazione.
• Consumo energetico: 7,7 watt, tipico.
• Impedenza di ingresso: 10 kΩ per gli ingressi Proximitor e accelerazione.

Livelli di sensibilità:

• Vibrazione radiale: 3,94 mV/μm (100 mV/mil) o 7,87 mV/μm (200 mV/mil).
• Posizione di spinta: uguale alla vibrazione radiale.
• Eccentricità: uguale alla vibrazione radiale.
• Espansione differenziale: 0,394 mV/μm (10 mV/mil) o 0,787 mV/μm (20 mV/mil).
• REBAM: 40 mV/μm (1000 mV/mil) o 80 mV/μm (2000 mV/mil).
• Accelerazione: 10 mV/(m/s²) (100 mV/g).
• Velocità: varia da 20 mV/(mm/s) di picco (500 mV/(in/s) di picco) a 4 mV/(mm/s) di picco (100 mV/(in/s) picco).

Specifiche di uscita:

• Uscite trasduttore: connettore coassiale per canale, protetto da cortocircuito.
• Impedenza di uscita: 550 Ω.
• Alimentazione trasduttore: -24 Vcc.
• Uscita del registratore: da +4 a +20 mA, proporzionale al fondo scala del monitoraggio.
• Conformità tensione (uscita corrente): intervallo da 0 a +12 V CC sul carico.
• Resistenza di carico: da 0 a 600 Ω.

Condizionamento del segnale:

• Precisione: ±0,33% del fondo scala tipico, ±1% massimo.
• Risposta in frequenza (filtro diretto): regolabile da 4 Hz a 4000 Hz o da 1 Hz a 600 Hz.
• Filtro non 1X: da 60 cpm a 15,8 volte la velocità di corsa.

Specifiche fisiche:

• Dimensioni del modulo monitor: 241,3 mm x 24,4 mm x 241,8 mm (9,50 x 0,96 x 9,52 pollici).
• Peso: 0,34 kg (2,0 libbre).
