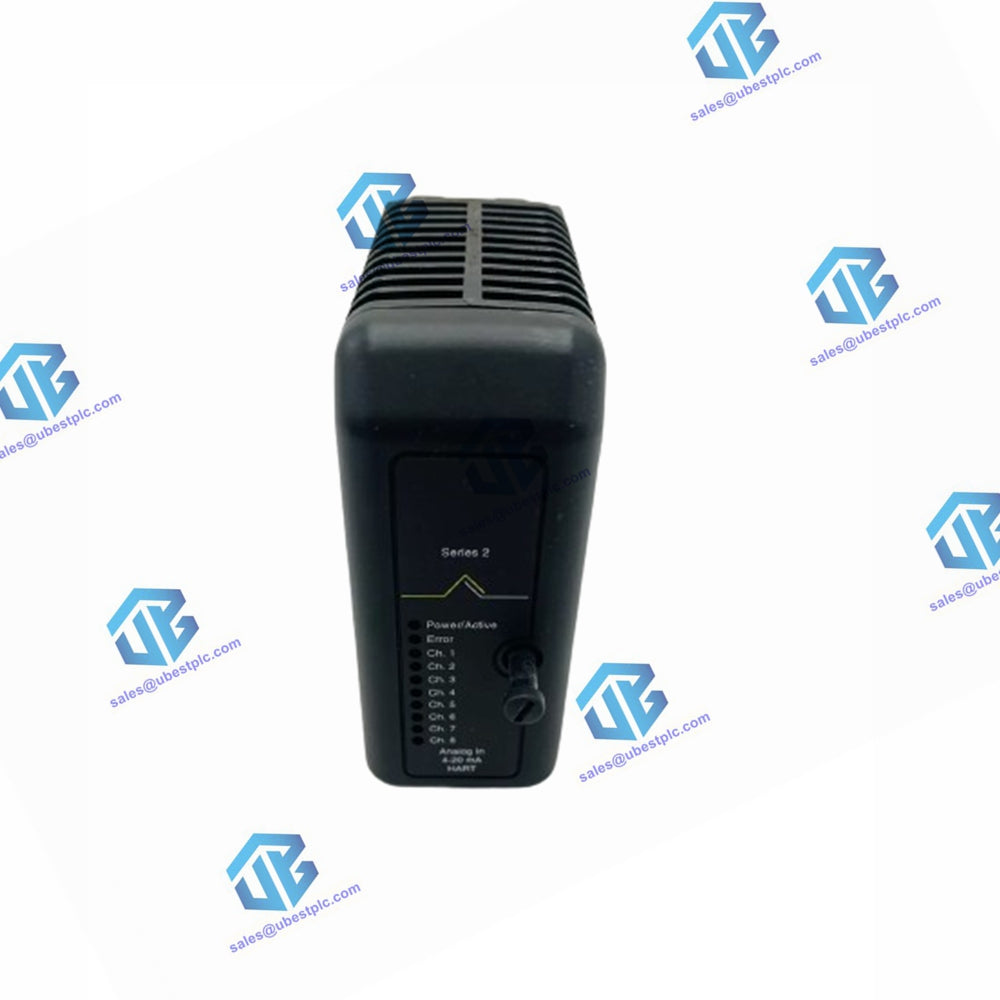

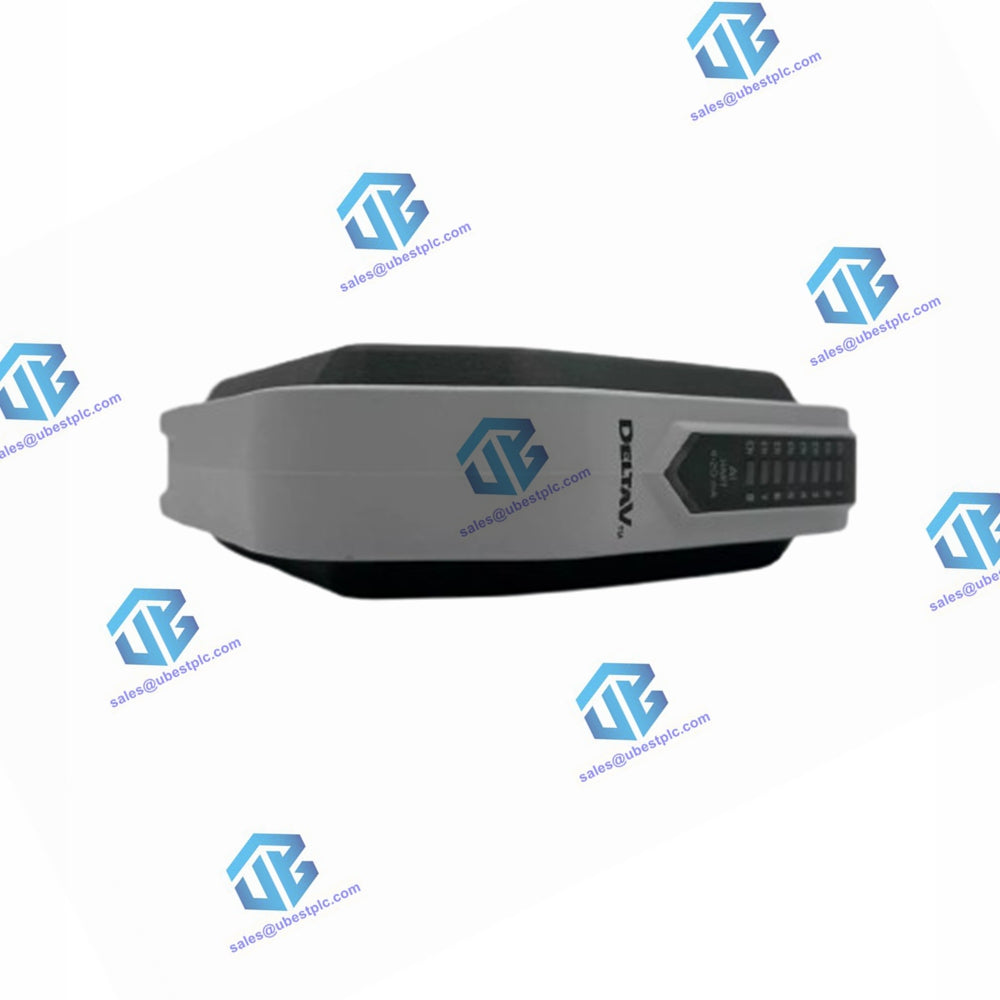

Kartu Input Analog DeltaV VE4003S2B1 Emerson

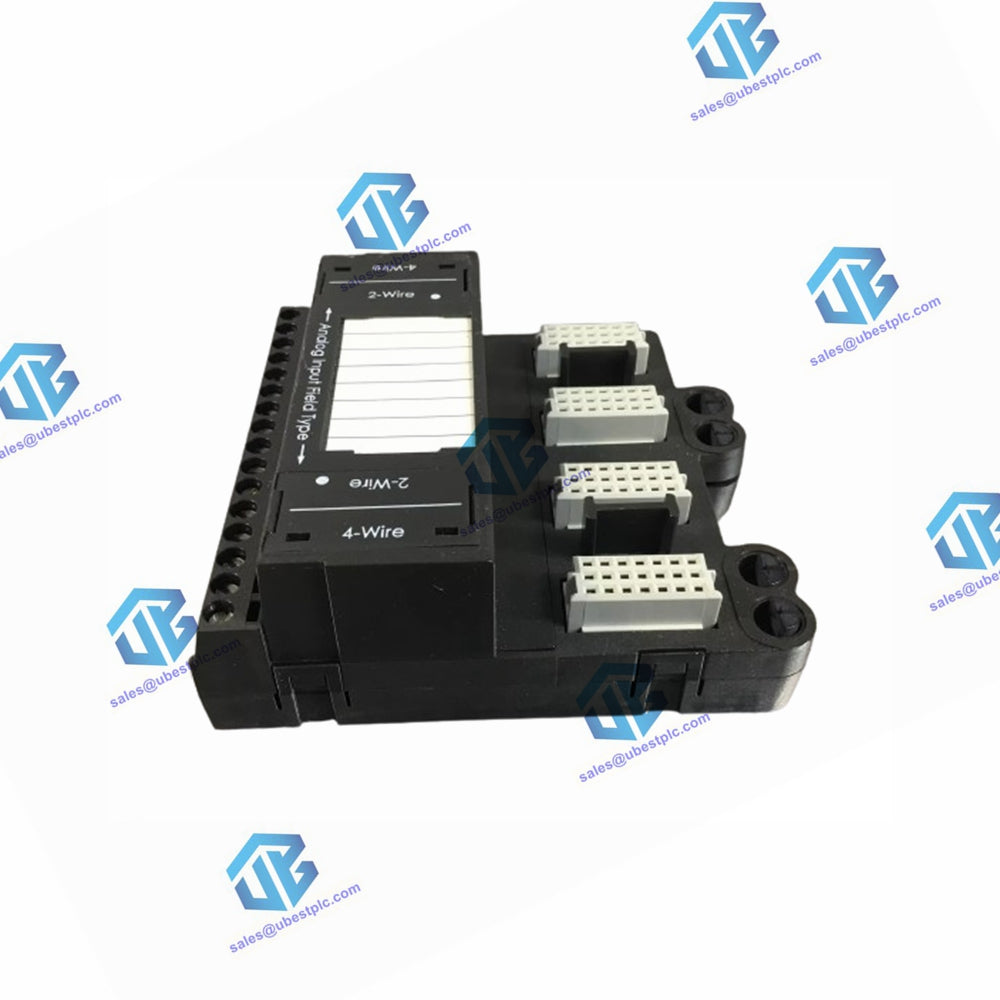

VE4003S2B1 Blok Terminasi I/O Standar 8 Saluran 4-20 mA, HART KJ3222X1-BA1+KJ4001X1-CA1

Komponen Subsistem I/O Tradisional:

• Pembawa antarmuka I/O: dipasang di permukaan rel DIN, menampung semua komponen terkait I/O.
• Catu daya AC ke 24V DC massal untuk perangkat lapangan.
• Antarmuka I/O: Terdiri dari kartu I/O dan blok terminal I/O.
• Kartu I/O analog dan diskrit: Faktor bentuk umum, mudah dihubungkan ke pembawa antarmuka I/O.
• Blok terminal I/O: Dapat dipasang pada operator, dapat dipra-kabel sebelum pemasangan kartu I/O.

Penguncian Kartu I/O dan Blok Terminal:

• Penguncian Kartu I/O: Blok Terminal I/O Tradisional, Blok Penghentian Massal
• Kartu I/O Masukan Analog:

  • Jumlah Saluran: Delapan
  • Isolasi: Setiap saluran diisolasi secara optik dari sistem, diuji di pabrik hingga 1500V DC.
  • Rentang Sinyal Nominal (rentang): 4 hingga 20 mA
  • Rentang Sinyal Penuh: 1 hingga 22,5 mA, dengan pemeriksaan jangkauan berlebih
  • Arus LocalBus (nominal 12V DC) per Kartu:
    • Simpleks: tipikal 120 mA, maksimum 150 mA
    • Redundan: tipikal 175 mA, maksimum 250 mA (per kartu)
  • Daya Sirkuit Medan per Kartu: Maksimum 300 mA pada 24V DC (+10%)
  • Akurasi Pada Kisaran Suhu: 0,1% rentang
  • Resolusi: Konverter A/D 16-bit
  • Pengulangan: 0,05% rentang
  • Frekuensi Roll-off: -3 dB pada 2,7 Hz, -20,5 dB pada ½ frekuensi pengambilan sampel
  • Kalibrasi: Tidak diperlukan
  • Sekering Opsional: 2.0 A
  • Dukungan Komunikasi: Pass-through HART untuk Pengelola Perangkat AMS, variabel perangkat lapangan, dan pelaporan status untuk fungsi kontrol.
  • Waktu Pemindaian Hart: 600 – 800 ms (umum) per saluran yang diaktifkan
