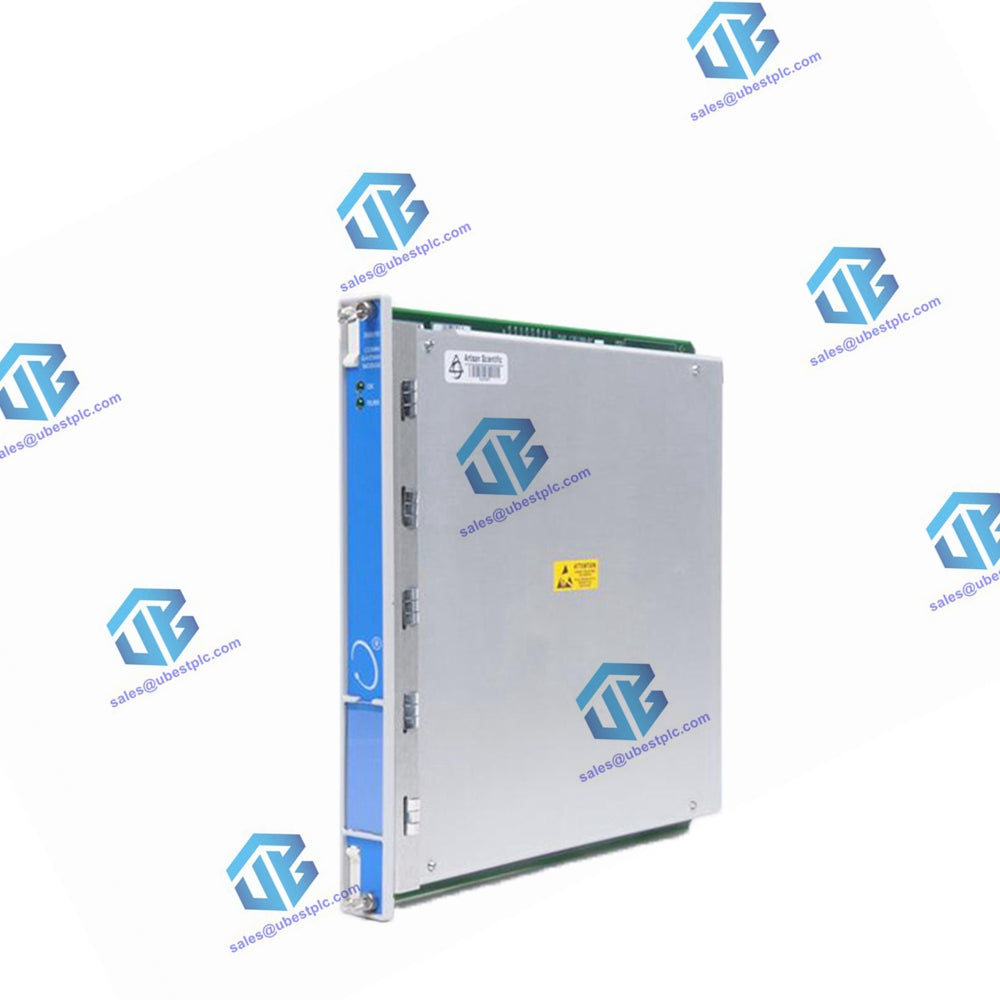

Modul Relai Bently Nevada 3500/34 TMR

Modul Relai TMR 3500/34

Deskripsi Untuk aplikasi yang memerlukan ketersediaan sangat tinggi serupa dengan sistem instrumen keselamatan yang dijelaskan dalam ISA S84.01-1996, Sistem Proteksi Mesin Seri 3500 mencakup Modul Relai Triple Modular Redundant (TMR). Modul ini menggunakan tiga relai independen untuk menggerakkan satu keluaran relai, bekerja dengan Modul Antarmuka Rak TMR dan tiga modul monitor untuk memberikan 2-dari-3 pemungutan suara untuk masukan. Setiap relai mencakup "Logika Penggerak Alarm" yang diprogram menggunakan logika AND dan OR, yang dapat memanfaatkan masukan yang mengkhawatirkan dari saluran monitor mana pun di rak. Logika ini diprogram melalui Perangkat Lunak Konfigurasi Rak 3500 untuk memenuhi kebutuhan aplikasi spesifik.

Fungsionalitas Modul Relai TMR 3500/34 terdiri dari dua komponen utama: Modul Relai TMR (berjumlah dua) dan Modul I/O Relai TMR. Setelah diprogram, kedua Modul Relai TMR menjalankan fungsi secara paralel, sehingga memberikan redundansi. Tujuan masing-masing komponen dirinci di bawah ini:

Modul Relai TMR Modul Relai TMR menggerakkan tiga Sinyal Kontak Alarm independen untuk masing-masing dari empat saluran relai berdasarkan Logika Penggerak Alarm yang diprogram pengguna. Logika Penggerak Alarm setiap saluran diprogram melalui Perangkat Lunak Konfigurasi Rak 3500. Dalam Rak TMR, tiga monitor memberikan sinyal alarm melalui tiga jalur data terpisah. Modul Relai TMR mengevaluasi setiap jalur secara independen, menghasilkan tiga Sinyal Kontak Alarm, dan meneruskannya ke Modul I/O Relai TMR. Jika Status OK jalur data TIDAK OK, Sinyal Kontak Alarm yang bersangkutan tidak valid.

Modul I/O Relai TMR Modul I/O Relai TMR berisi 12 relai yang disusun dalam grup empat saluran yang masing-masing terdiri dari tiga relai, sehingga menghasilkan 2 dari 3 pemungutan suara relai untuk setiap saluran. Untuk setiap saluran, Modul Relai TMR menyediakan tiga Sinyal Kontak Alarm, masing-masing masukan ke satu relai dalam grup. Desain ini memungkinkan pemungutan suara 2 dari 3. Selain itu, setiap Modul Relai TMR memberikan status OK yang dievaluasi oleh Modul I/O Relai TMR. Jika modul TIDAK OK, Modul I/O mengabaikan Sinyal Kontak Alarmnya.

Spesifikasi

masukan

• Konsumsi Daya: tipikal 9,6 Watt.

Keluaran

• Modul Relai TMR memiliki enam LED untuk komunikasi status:
  • OK LED: Menunjukkan fungsionalitas modul.
  • LED TX/RX: Berkedip untuk menunjukkan komunikasi antar modul.
  • LED CH ALARM: Menunjukkan saluran relai dalam keadaan alarm.

Relai

• Tipe: Tiga relay double-pole, double-throw (DPDT) dalam konfigurasi single-pole, single-throw (SPST).
• Penekan Arc: Tidak didukung.
• Kehidupan Kontak: 100.000 siklus pada 1,5 A, 24 Vdc, atau 1 A, 120 Vac.
• Operasi: Biasanya Berenergi.

Batasan Lingkungan

• Suhu Pengoperasian: -30 °C hingga +65 °C (-22 °F hingga +150 °F).
• Suhu Penyimpanan: -40 °C hingga +85 °C (-40 °F hingga +185 °F).
• Kelembaban: 95%, tanpa kondensasi.

Peringkat Kontak

• Beban resistif:
  • Daya aktif maksimum: 60 W (dc), 125 VA (ac).
  • Arus sakelar minimum: 100 mA @ 5 Vdc.
  • Arus sakelar maksimum: 2 A.
  • Tegangan sakelar maksimum: 150 Vdc, 220 Vac.

Dimensi Fisik dan Berat

• Modul Relai :
  • Dimensi: 120,4 mm x 24,6 mm x 241,8 mm (4,74 inci x 0,97 inci x 9,52 inci).
  • Berat: 0,34 kg (0,74 pon).
• Modul I/O :
  • Dimensi: 241 mm x 24,4 mm x 99,1 mm (9,50 inci x 0,96 inci x 3,90 inci).
  • Berat: 0,5 kg (1,0 pon).

Persyaratan Ruang Rak

• Modul Relai: 1 slot depan setengah tinggi.
• Modul I/O: 1 slot belakang setinggi penuh.
