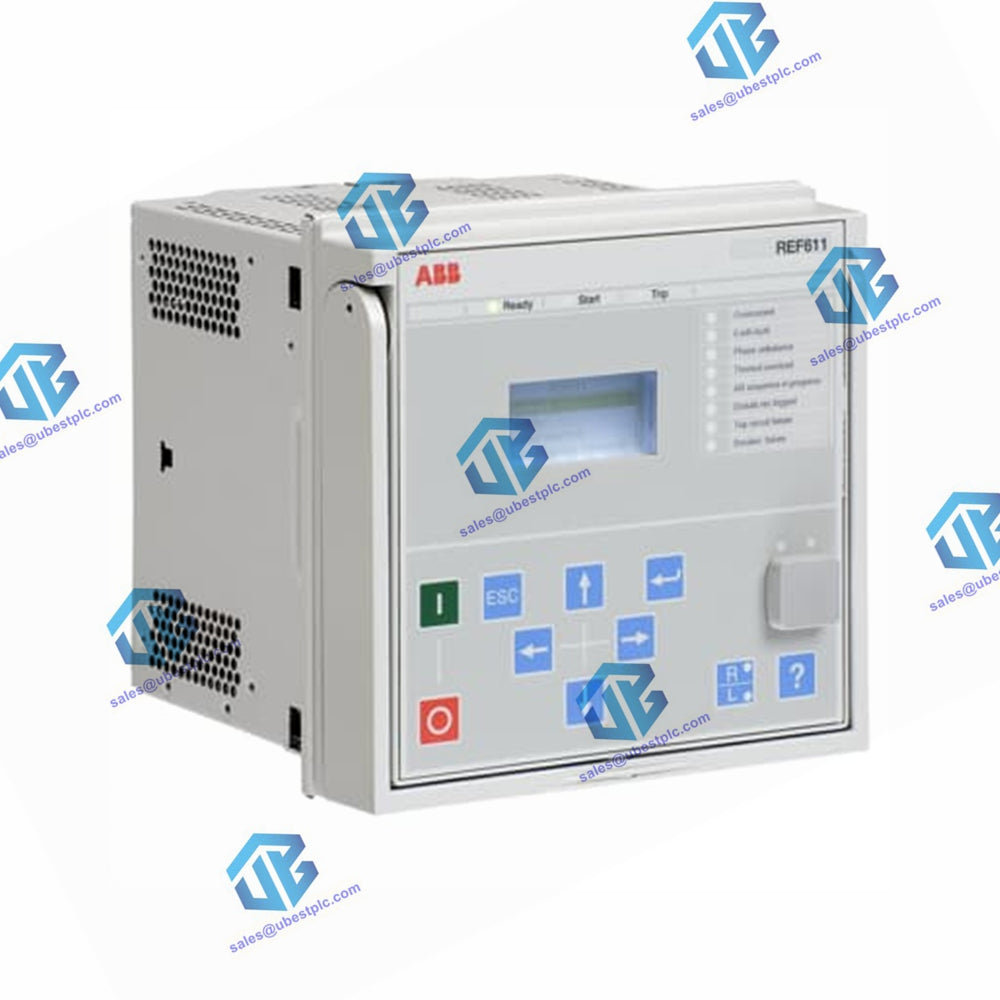

REF611 ABB - Az adagoló védelme és vezérlése

A REF611 műszaki adatai

Méretek

• Szélesség :
  • Keret: 177 mm
  • Tok: 164 mm
• Magasság :
  • Keret: 177 mm (4U)
  • Tok: 160 mm
• Mélység : 201 mm (153 + 48 mm)
• Súly :
  • Komplett védőrelé: 4,1 kg
  • Csak dugaszolható egység: 2,1 kg

Tápegység

• Névleges segédfeszültség :
  • 1. típus: 100, 110, 120, 220, 240 V AC (50 és 60 Hz)
  • 2. típus: 24, 30, 48, 60 V DC; 48, 60, 110, 125, 220, 250 V DC
• Maximális megszakítási idő egyenáramú segédfeszültségben: 50 ms Un.
• Segédfeszültség változás :
  • 1. típus: Un 38...110% (38...264 V AC)
  • 2. típus: Un 50...120% (12...72 V DC); Az Un 80...120%-a (38,4...300 V DC)
• Indítási küszöb: 19,2 V DC (24 V DC × 80%)
• A segédfeszültség terhelése:
  • 1. típus (DC): <12,5 W (névleges)/<15,0 W (max.)
  • 1. típus (AC): <13,5 W (névleges)/<16,0 W (max.)
  • 2. típus (DC): <10,2 W (névleges)/<10,8 W (max.)
• A DC segédfeszültség hullámzása: a DC érték legfeljebb 15%-a (100 Hz-es frekvencián)
• Biztosíték típusa : T4A/250 V

Energizáló bemenetek

• Névleges frekvencia : 50/60 Hz
• Jelenlegi bemenetek :
  • Névleges áram (In): 0,2/1 A vagy 1/5 A
  • Hőálló képesség:
    • Folyamatosan: 4 A vagy 20 A
    • 1 másodpercig: 100 A vagy 500 A
  • Dinamikus áramállóság:
    • Félhullám érték: 250 A vagy 1250 A
  • Bemeneti impedancia: <100 mΩ vagy <20 mΩ
• Maradék feszültség bemenet :
  • Névleges feszültség: 60...210 V AC
  • Feszültségállóság:
    • Folyamatos: 240 V AC
    • 10 másodpercig: 360 V AC
  • Terhelés névleges feszültségnél: <0,05 VA

Bináris bemenetek

• Működési tartomány: a névleges feszültség ±20%-a
• Névleges feszültség : 24...250 V DC
• Áramlevezetés : 1,6...1,9 mA
• Energiafogyasztás: 31,0...570,0 mW
• Küszöb feszültség : 16...176 V DC
• Reakcióidő : <3 ms

Jelkimenetek

• Névleges feszültség : 250 V AC/DC
• Folyamatos érintkező átvitel : 5 A
• Készítsen és hordjon :
  • 3,0 másodpercig: 15 A
  • 0,5 másodpercig: 30 A
• Megszakítási kapacitás (vezérlőáramköri időállandó L/R<40 ms):
  • 48/110/220 V DC: 1 A/0,25 A/0,15 A
• Minimális érintkezési terhelés :
  • 100 mA 24 V AC/DC mellett
  • 10 mA, 5 V AC/DC (jelkimenetek és IRF kimenet)

Kommunikációs protokollok

• Támogatott protokollok: IEC 61850, Modbus RTU/ASCII, Modbus TCP/IP
• Interfészek :
  • Ethernet: 100BASE-TX (RJ-45), 100BASE-FX (LC)
  • Sorozat: RS-485
• Redundancia protokollok: HSR, PRP, RSTP
