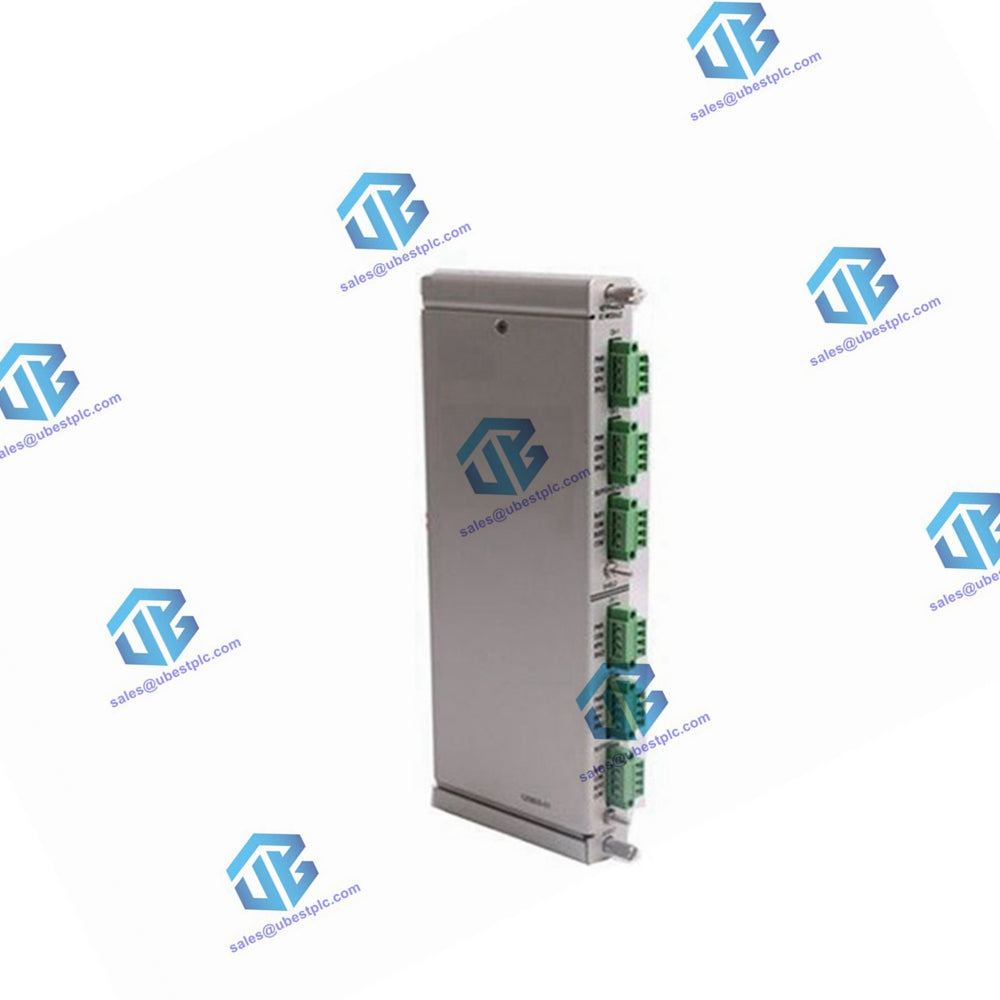

Bently Nevada 125720-02 3500/32M tartalék 4 csatornás relé kimeneti modul

Leírás

A Bently Nevada 125720-02 A 4-Channel Relay Module egy teljes magasságú modul, amely négy relékimenetet biztosít. Tetszőleges számú 4-csatornás relémodul elhelyezhető a tranziens adatinterfész modultól jobbra található nyílások bármelyikébe. A 4-csatornás relémodul minden kimenete egymástól függetlenül programozható szavazási logika végrehajtására.

A 4-csatornás relémodulon használt minden relé riasztásvezérlő logikát tartalmaz. Az Alarm Drive Logic programozása ÉS és VAGY logikát használ, és használhat riasztó bemeneteket (riasztás és veszély állapot), nem OK, vagy egyedi PPL-eket bármely monitorcsatornáról vagy a rack-ben lévő monitorcsatornák bármilyen kombinációjáról. A 3500 Rack Configuration Software segítségével beprogramozhatja ezt a riasztómeghajtót, hogy megfeleljen az alkalmazás igényeinek.

Műszaki adatok

Bemenetek

• Energiafogyasztás: 5,8 Watt jellemző

Kimenetek

• OK LED: Világít, ha a modul megfelelően működik.
• TX/RX LED: Küldés és fogadás. Villog, jelezve a megfelelő kommunikációt a modul és az állványon belüli többi modul között.
• CH ALARM LED: Világítással jelzi, hogy a relécsatorna riasztási állapotban van.

Relék

• Típus: egypólusú, kétdobású (SPDT) relék
• Környezetvédelmi tömítés: Epoxi tömítés
• Ívszűrő: 250 Vrms, alapkivitelben telepítve
• Érintkezési élettartam: 100 000 ciklus 5 A, 24 V DC vagy 240 Vac mellett
• Működés: A négy csatorna mindegyik reléje normál feszültségmentes vagy normál feszültségű kapcsolóval választható.

Környezeti korlátok

• Működési hőmérséklet: -30°C és +65°C (-22°F és +150°F) között
• Tárolási hőmérséklet: -40°C és +85°C (-40°F és +185°F) között
• Páratartalom: 95%, nem kondenzál

Fizikai jellemzők

• A fő modul méretei (magasság x szélesség x mélység): 241 mm x 24,4 mm x 242 mm (9,50 x 0,96 hüvelyk x 9,52 hüvelyk)
• A fő modul súlya: 0,7 kg (1,6 font)
• I/O-modul méretei (magasság x szélesség x mélység): 241 mm x 24,4 mm x 99,1 mm (9,50 x 0,96 hüvelyk x 3,90 hüvelyk)
• I/O modul súlya: 0,4 ​​kg (1,0 font)

Rack helyigény

• Fő modul: 1 teljes magasságú elülső nyílás.
• I/O modulok: 1 teljes magasságú hátsó nyílás.

Kapcsolatfelvétel a szabványos rendszerekre vonatkozó minősítésekkel

• Szabványos relék:
  • Minimális kapcsolt áramerősség: 100 mA @ 12 V dc
  • DC specifikációk (ellenállásos terhelés):
    • Maximális kapcsolt áramerősség: 2 A @ 0 V – 30 V dc, 0,75 A @ 48 V dc, 0,2 A @ 125 V dc
    • Max kapcsolt feszültség: 125 Vdc
  • AC specifikációk (ellenállásos terhelés):
    • Maximális kapcsolt feszültség: 250 Vac
    • Maximális kapcsolt áramerősség: 2 A
    • Maximális kapcsolt teljesítmény: 450 VA

Kapcsolatfelvételi minősítések funkcionális biztonsági rendszerekkel és veszélyes területi rendszerekkel kapcsolatban

• Szabványos relék:
  • Minimális kapcsolt áramerősség: 100 mA @ 12 V dc
  • DC specifikációk (ellenállásos terhelés):
    • Maximális kapcsolt áramerősség: 2 A @ 0 V – 30 V dc
    • Maximális kapcsolt feszültség: 30 Vdc
  • AC specifikációk (ellenállási terhelés):
    • Maximális kapcsolt feszültség: 30 Vac
    • Maximális kapcsolási áram: 2 A

Megfelelőség és tanúsítványok

• FCC: Megfelel az FCC-szabályok 15. részének.
• EMC: Európai Közösségi irányelv: 2014/30/EU EMC-irányelv
  • Szabványok: EN 61000-6-2 (Ipari környezet tűrőképessége), EN 61000-6-4 (Ipari környezet kibocsátása)
• Elektromos biztonság: Európai Közösségi irányelv: LV 2014/35/EU irányelv
  • Szabványok: EN 61010-1
• RoHS: Európai Közösségi irányelv: 2011/65/EU RoHS-irányelv
• Tengeri közlekedés: A DNV GL osztályozási szabályai – Hajók, tengeri egységek, valamint nagysebességű és könnyű vízi járművek, ABS-szabályok az osztályozás feltételeire, 1. rész
• Veszélyes területek jóváhagyása: A részletes listákért tekintse meg a jóváhagyások gyorsreferenciáját (108M1756).

rendelési információ

• 125720-02: Tartalék 4 csatornás relé kimeneti modul veszélyes területi rendszerekhez és funkcionális biztonsági rendszerekhez.
