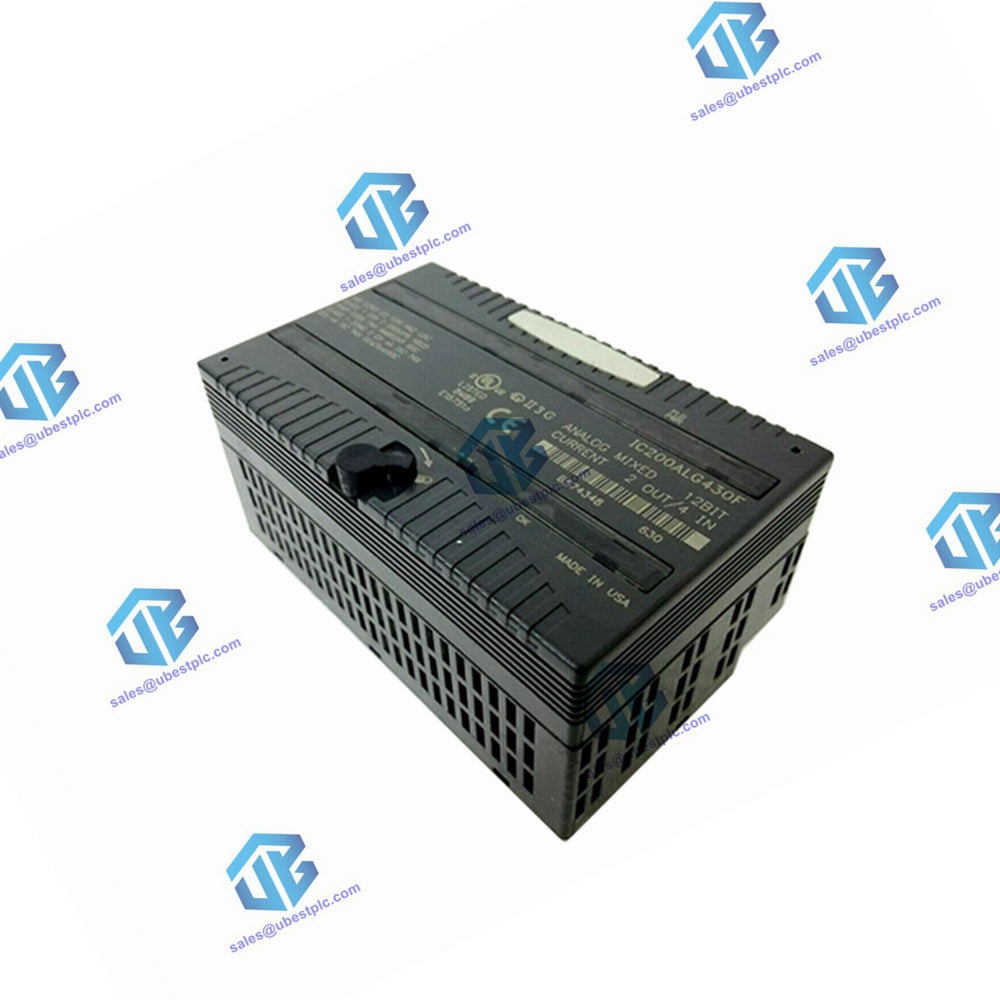

IC200ALG230 GE VersaMax modul za analogni ulaz
UBEST – Pouzdani globalni dobavljač dijelova za automatizaciju
Nudimo širok asortiman industrijskih rezervnih dijelova za automatizaciju na skladištu. Svi proizvodi dolaze s 12-mjesečnim jamstvom i 30-dnevnim povratom novca zbog problema s kvalitetom.
Analogni ulazni modul, 12-bitni napon/struja, 4 ili 8 kanala
Opis proizvoda
Analogni ulazni modul IC200ALG230 / BXIOAI4 pruža sučelje za 4 ulaza napona ili 4 ulaza struje. Analogni ulazni modul IC200ALG260 / BXIOAI8 pruža sučelje za 8 ulaza napona ili 8 ulaza struje.
Napajanje
Modul prima napajanje iz napajanja leđne ploče. Nije potreban vanjski izvor napajanja za rad modula. Napajanje za korisničke predajnike/prijamnike mora biti osigurano iz vanjskog izvora.
Dijagnostika
Modul prijavljuje kvar gubitka unutarnje snage za krugove na strani polja.
LED indikatori
- INT PWR LED: Označava prisutnost interno generiranog napajanja za analogne krugove na strani polja.
- OK LED: Označava kada je napajanje iz leđne ploče prisutno na modulu.
Parametri konfiguracije
Dva prekidača na terminalima nosača mogu se koristiti za konfiguraciju načina rada napona ili struje te unipolarnog ili bipolarno rada u načinu rada napona.
- Prekidač za napon/struju: S ovim prekidačem spojenim, modul prihvaća ulaze struje u rasponu od 4mA do 20mA. Bez instaliranog prekidača, modul prihvaća ulaze od -10VDC do +10VDC.
- Skakač za odabir raspona (način napona): Ovim se skakačem može odabrati raspon od 0 do 10VDC.
Provjera prije instalacije
Pažljivo pregledajte sve transportne kutije zbog oštećenja. Ako je bilo koja oprema oštećena, odmah obavijestite dostavnu službu. Sačuvajte oštećenu transportnu kutiju za pregled od strane dostavne službe. Nakon raspakiranja opreme, zabilježite sve serijske brojeve. Sačuvajte transportne kutije i ambalažni materijal u slučaju da bude potrebno transportirati ili poslati bilo koji dio sustava.
Karakteristike modula
| Karakteristika | IC200ALG230 / BXIOAI4 |
|---|---|
| Kanali | 4 jednopolna, jedna grupa |
| ID modula | FFFF9004 |
| Izolacija | |
| Korisnički ulaz u logiku (optički) i na uzemljenje okvira | 250VAC kontinuirano; 1500VAC 1 minutu |
| Od grupe do grupe | Nije primjenjivo |
| Od kanala do kanala | Nema |
| LED indikatori | |
| INT PWR LED | Pokazuje da je interno generirano polje napajanja prisutno |
| OK LED | Pokazuje da je napajanje leđne ploče prisutno |
| Potrošnja struje leđne ploče | 5V izlaz: maksimalno 125mA |
| Vanjski izvor napajanja | Nema |
| Toplinsko smanjenje | Nema |
| Parametri konfiguracije | Odabir raspona, odabir načina (skakači na nosaču) |
| Dijagnostika | Gubitak unutarnje snage |
Ulazne karakteristike: način napona (zadano)
| Karakteristika | Specifikacija |
|---|---|
| Ulazni napon | Bipolarno: +/-10VDC (zadano), Unipolarno: 0 do 10V (konfigurabilno) |
| Ulazna impedancija | 126kOhma maksimalno |
| Točnost pri 25°C | +/-0.3% tipično od pune skale, +/-0.5% maksimalno od pune skale |
| Točnost pri 0 do 60°C | +/-1% maksimalno od pune skale |
| Rezolucija | Bipolarni način: 2.5mV = 8 brojeva, Unipolarni način: 2.5mV = 8 brojeva |
| Odgovor filtra | 5.0ms |
| Stopa osvježavanja po modulu | 0.4ms |
| Napon zajedničkog moda | 0 V |
| Odbijanje presluha između kanala | 30dB minimum |
Ulazne karakteristike: način struje
| Karakteristika | Specifikacija |
|---|---|
| Ulazna struja | 4 do 20mA |
| Ulazna impedancija | 200 Ohma maksimalno |
| Točnost pri 25°C | +/-0.3% tipično od pune skale, +/-0.5% maksimalno od pune skale |
| Točnost pri 0 do 60°C | +/-1% maksimalno od pune skale |
| Rezolucija | 4μA = 8 brojeva |
| Odgovor filtra | 5ms |
| Stopa osvježavanja po modulu | 0.4ms |
| Odbijanje presluha između kanala | 30dB minimum |
