Opis

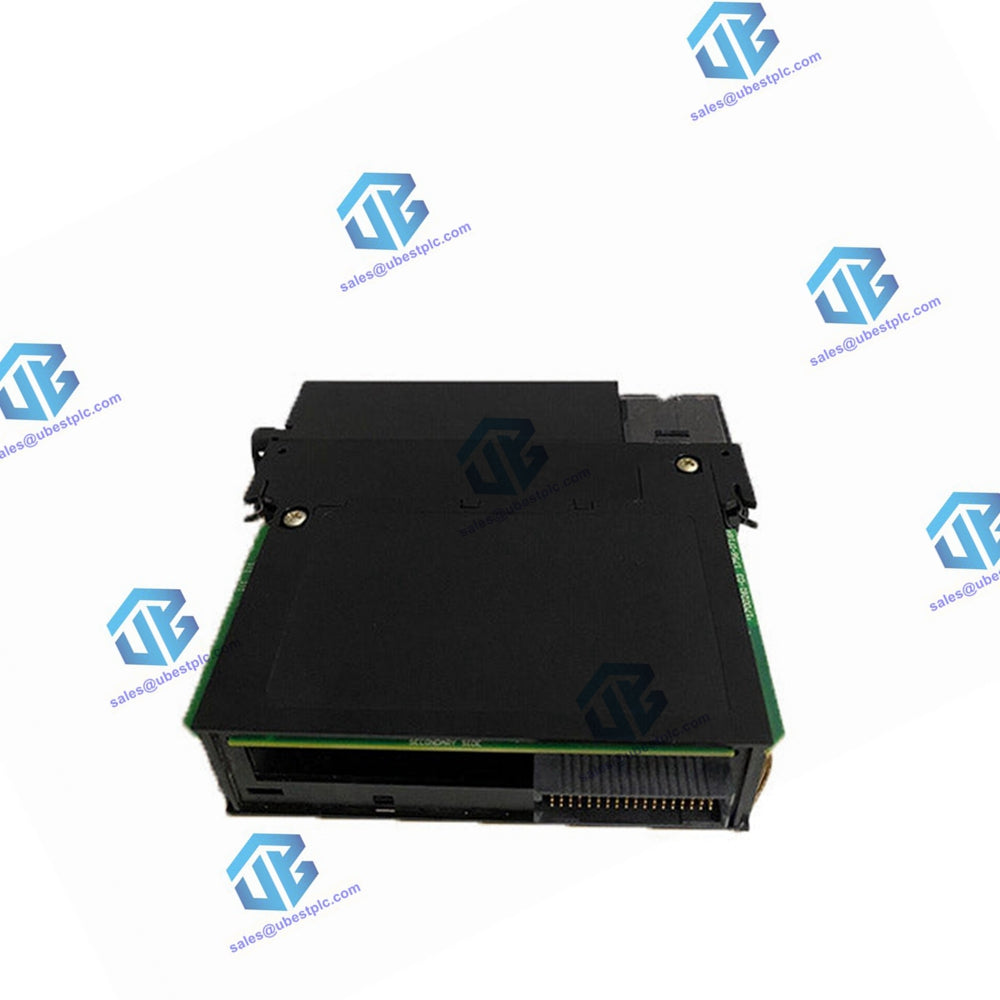

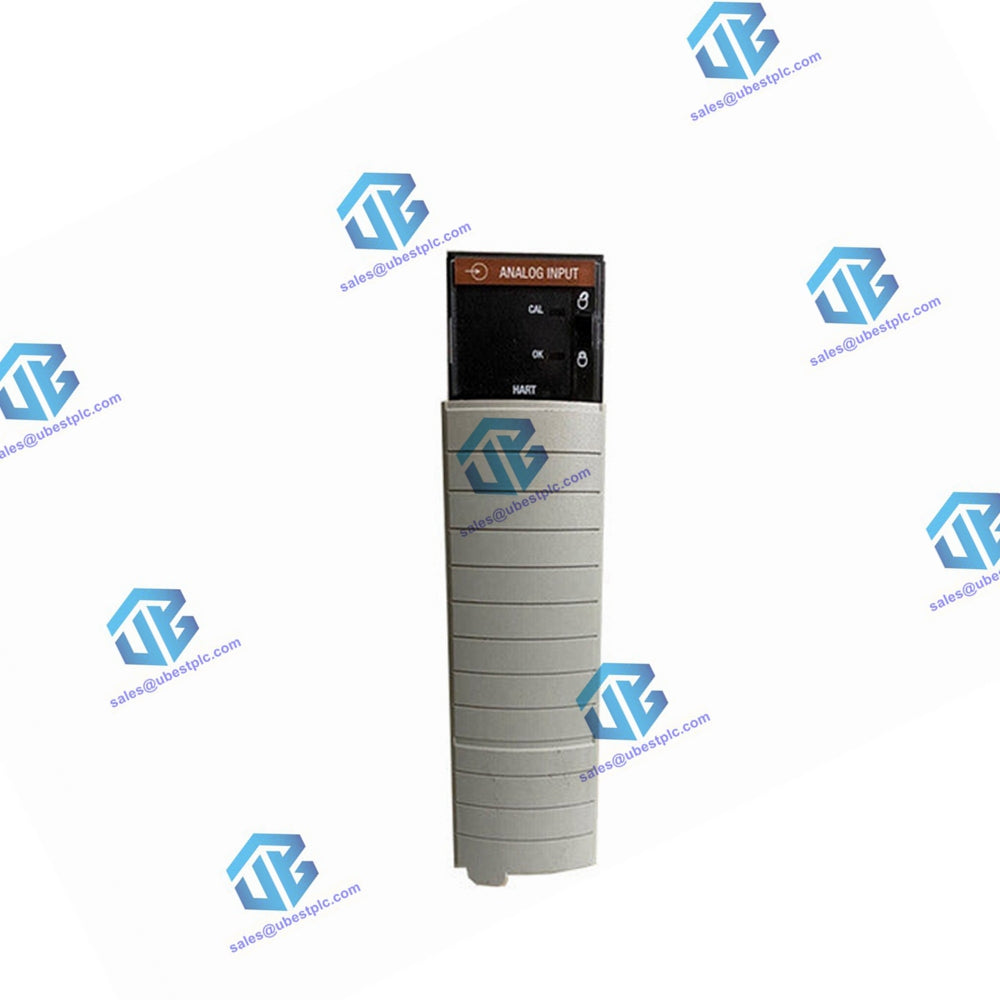

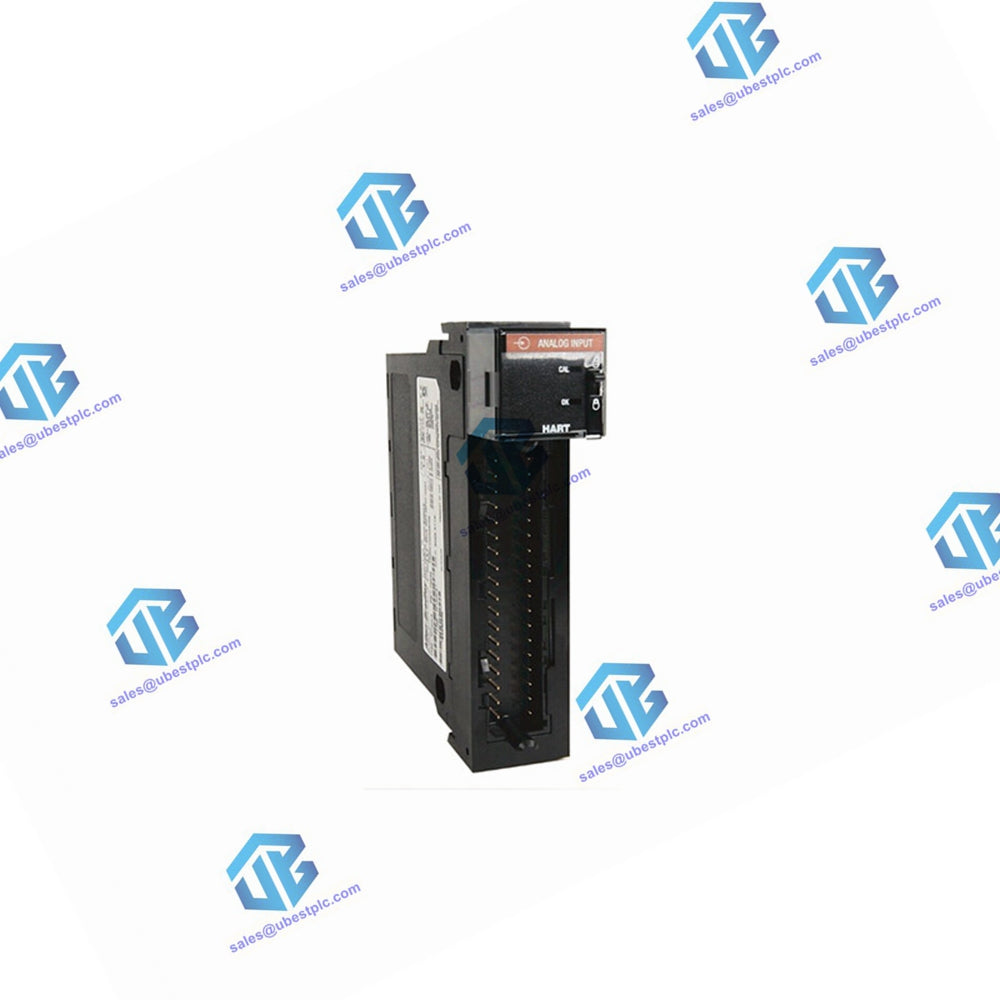

Analogni I/O moduli 1756-IF16 i 1756-IF16K iz Rockwell Automationa dizajnirani su za visokoučinkovite industrijske automatizacijske primjene. Ovi moduli nude svestrane konfiguracije ulaza, uključujući 16 jednopolnih, 8 diferencijalnih ili 4 visokobrzinska diferencijalna ulaza, prilagođene različitim vrstama signala i potrebama mjerenja.

Značajke

• Konfiguracije ulaza: 16 jednopolnih, 8 diferencijalnih ili 4 visokobrzinska diferencijalna ulaza
• Raspon ulaza: ±10V, 0…10V, 0…5V, 0…20 mA
• Rezolucija:
  • 320 µV/korak (15 bita + znak bipolarno) @ ±10.25V
  • 160 µV/korak (16 bita) @ 0…10.25V
  • 80 µV/korak (16 bita) @ 0…5.125V
  • 0.32 µA/korak (16 bita) @ 0…20.5 mA
• Struja potrošnje:
  • @ 5.1V: 150 mA (Serija A), 200 mA (Serija B)
  • @ 24V: 65 mA (Serija A), 35 mA (Serija B)
• Ukupna snaga na sabirnici: 2.33 W (Serija A), 1.86 W (Serija B)
• Odbijanje šuma:
  • Normalni način: >80 dB @ 50/60 Hz
  • Zajednički način: >100 dB @ 50/60 Hz
• Kalibracija: Ugrađena kalibracija za precizna mjerenja

Specifikacije

• Naponski i strujni parametri:

  • Sabirnica: 5.1V DC, 150 mA (Serija A), 200 mA (Serija B)
  • 24V DC, 65 mA (Serija A), 35 mA (Serija B)
  • Raspon ulaznog napona: -10…+10V
  • Raspon ulazne struje: 0…20 mA
  • Potrošnja energije: 2.33 W (Napon), 4.00 W (Struja)
  • Rasipanje snage: 7.93 BTU/h (Napon), 13.65 BTU/h (Struja)

• Ulazna impedancija:

  • Napon: ≥10 MΩ
  • Struja: 249 Ω

• Okolišne specifikacije:

  • Radna temperatura: 0 °C do +60 °C (+32 °F do +140 °F)
  • Temperatura izvan rada: -40 °C do +85 °C (-40 °F do +185 °F)
  • Relativna vlažnost: 5% do 95% bez kondenzacije
  • Vibracije: 2 g @ 10…500 Hz
  • Udari: 30 g (u radu), 50 g (izvan rada)

• Standardi imuniteta:

  • ESD: IEC 61000-4-2, 6 kV kontakt, 8 kV zrak
  • Zračenje RF: IEC 61000-4-3, 10V/m
  • EFT/B: IEC 61000-4-4, ±2 kV
  • Prekoračenje: IEC 61000-4-5, ±2 kV
  • Provodeni RF: IEC 61000-4-6, 10V rms

Ožičenje i veze

• Odvojiva priključna stezaljka:
  • 1756-TBCH
  • 1756-TBS6H
• Veličina žice:
  • Jedna žica: 0.33…2.1 mm² (22…14 AWG)
  • Dvostruka žica: 0.33…1.3 mm² (22…16 AWG)
• Specifikacije momenta za priključnu stezaljku: 0.5 N•m (4.4 lb•in)

Zaključavanje i širina utora

• Zaključavanje modula: Elektroničko, konfigurabilno softverom
• Širina utora: 1

Dodatne značajke

• Upozorenja na podatke na ploči: Da
• Skaliranje u inženjerske jedinice: Da
• Uzorkovanje kanala u stvarnom vremenu: Da
• Format podataka: Cjelobrojni način (lijevo poravnat, dvojnin komplement) i IEEE 32-bitni floating point
• Metoda konverzije modula: Sigma-Delta
• Izolacijski napon: 250V (kontinuirano), ojačana izolacija (Serija A), osnovna izolacija (Serija B)
