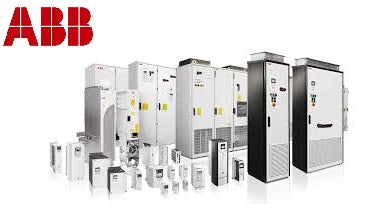

ABB pogoni promjenjive frekvencije (VFD) su napredni elektronički uređaji koji se koriste za kontrolu brzine i momenta električnih motora mijenjanjem ulazne frekvencije i napona motora. ABB, predvodnik u tehnologijama napajanja i automatizacije, nudi niz VFD-ova dizajniranih za različite primjene, od jednostavnih operacija ventilatora i pumpe do složenih strojnih procesa.
Glavne značajke
-
Energetska učinkovitost: ABB VFD značajno smanjuju potrošnju energije prilagodbom brzine motora kako bi odgovarala potrebnom opterećenju, što dovodi do nižih operativnih troškova i smanjenog utjecaja na okoliš.
-
Poboljšana kontrola motora: Omogućuju preciznu kontrolu nad brzinom i momentom motora, poboljšavajući točnost procesa i kvalitetu proizvoda. Ova značajka je osobito korisna u primjenama koje zahtijevaju točnu regulaciju brzine.
-
Jednostavna integracija: ABB pogoni dizajnirani su za jednostavnu integraciju u različite upravljačke sustave i mogu komunicirati putem više industrijskih komunikacijskih protokola, kao što su Modbus, Profibus i Ethernet/IP.
-
Korisnički prilagođeno sučelje: Dolaze s intuitivnim sučeljima i naprednim softverskim alatima za jednostavno postavljanje, nadzor i dijagnostiku. Ugrađena upravljačka ploča i PC alati pojednostavljuju konfiguraciju i održavanje.
-
Pouzdanost i izdržljivost: Izgrađeni da izdrže teške uvjete rada, ABB VFD-ovi imaju robustan dizajn i visokokvalitetne komponente, osiguravajući dugoročnu pouzdanost i minimalno vrijeme zastoja.
-
Sigurnosne značajke: ABB uključuje različite sigurnosne funkcije, uključujući sigurno isključivanje zakretnog momenta (STO) i zaustavljanje u nuždi, osiguravajući sigurnost rukovatelja i strojeva.
Ovdje su uvodne serije ABB pogona.
1. ABB pogoni serije ACS510
Serija ACS510 je visokokvalitetni uređaj za kontrolu brzine motora, idealan za industrijsku upotrebu. Odgovara aplikacijama ventilatora i pumpi kao što su dovod vode pod stalnim pritiskom, ventilatori za hlađenje i ventilacija podzemne željeznice.
Naglasci:
- Savršeno odgovara za aplikacije ventilatora i pumpe
- Napredna upravljačka ploča
- Patentirana tehnologija smanjenja harmonika
- Adaptivni reaktori, ciklički meki start
- U/F krivulja s više točaka, mod nadjačavanja
- Ugrađeni RFI filter za prvo i drugo okruženje
- CE certificiran
Glavne značajke:
- Poboljšane PFC aplikacije: Upravlja do 7 (1+6) pumpi
- SPFC: ciklički meki start, sekvencijalno podešavanje pumpe
- U/F krivulja u više točaka: Definira U/F krivulju u 5 točaka
- Način rada nadjačavanja: Za način rada ventilatora tunela i hitne slučajeve
- Dvostruki PID regulatori: neovisno upravljanje s PID1 i PID2
Ekonomično:
- Optimizacija buke: Povećava frekvenciju prebacivanja sa smanjenom temperaturom pogona
- Optimizacija fluksa: Smanjuje fluks motora sa smanjenjem opterećenja, štedeći energiju i smanjujući buku
- Jednostavna instalacija: pouzdane kabelske veze koje štede prostor i integracija sa sustavom fieldbus
EMC:
- Standardni RFI filter za oba okruženja
- Nije potreban dodatni vanjski filter
Reaktori:
- Prilagodljivi reaktori: Usklađuje induktivitet s opterećenjem, smanjujući harmonike
Upravljačka ploča:
- Napredna upravljačka ploča: Jednostavna konfiguracija, brzo postavljanje
- Ugrađeno RS485 sučelje, Modbus protokol, plug-in fieldbus moduli
2. ABB pogoni serije ACS150
Raspon snage: 0,75 – 355 kW
Napon: 3-fazni, 380 – 480 V, +10/-15%; 3-fazni, 200 – 240 V, +10/-15%
Faktor snage: 0,98
Izvođenje:
- Mogućnost trajnog opterećenja: Nazivna izlazna struja I2
- Kapacitet preopterećenja: normalna uporaba 1,1 x I2N, teška uporaba 1,5 x I2hd
- Frekvencija prebacivanja: Zadano 4 kHz, moguće odabrati 1 kHz, 4 kHz, 8 kHz
Postavke vremena:
- Vrijeme ubrzanja i usporavanja: 0,1 – 1800 sekundi
Ograničenja zaštite okoliša:
- Temperatura: -15 – 40°C; do 50°C sa smanjenjem snage
- Nadmorska visina: Nazivna struja do 1000 m, smanjena iznad
Zaštita:
- Ocjene IP21 i IP54
- U skladu sa standardima IEC, CE, UL
Komunikacije:
- RS485 Modbus protokol
3. ABB pogoni serije ACS355
Pogoni opće namjene: Idealni za proizvodnju strojeva.
Primjene: Prikladno za strojeve za hranu, plastiku i drvo.
Naglasci:
- FlashDrop: Brzo, jednostavno postavljanje pogona bez napajanja
- Sekvencijalno programiranje: Smanjuje potrebu za vanjskim PLC-om
- Visokotehnološki softver i kompaktan hardver
- User-friendly sučelje
- Ujednačena visina i debljina, jednostavna montaža
Značajke:
- FlashDrop: Brzo, sigurno postavljanje pogona za masovnu proizvodnju
- Sekvencijalno programiranje: logičko programiranje s 8 stanja
Korisničko sučelje:
- Dodatne upravljačke ploče: pomoćna upravljačka ploča s alfanumeričkim zaslonom, sat stvarnog vremena
- Osnovna upravljačka ploča: Digitalni zaslon
Kompatibilnost sa sabirnicom polja:
- Plug-in fieldbus adapteri: komunikacija velike brzine
EMC filter:
- Ugrađeni drugi filtar okoline, usklađen s IEC61800-3
Zaštita pogona:
- Izlaz motora i IO zaštita
- Obložene ploče standardne
- Zaštita od fluktuacije snage
4. ABB pogoni serije ACS550
Značajke proizvoda:
- Upravljačka ploča pomoćnika
- Patentirana redukcija harmonika sa zakretnim reaktorima
- Vektorsko upravljanje bez senzora
- Ugrađeni RFI filter
- Integrirana Modbus fieldbus
Struktura proizvoda:
- Pomoćna upravljačka ploča: jednostavno programiranje, višejezična podrška, sat u stvarnom vremenu
- Kopiranje parametara za sigurnosno kopiranje ili prijenos
Mogućnosti:
- Ekspanzijski relejni izlazni modul: Dodatni relejni izlazi za kontrolu ventilatora i pumpe
- Plug-in fieldbus moduli: podrška DeviceNet, LonWorks, Profibus-DP, CANOpen, ControlNet
5. ABB pogoni serije ACS800
Tehnologija objedinjene kontrole: Dosljedna u cijelom rasponu snage, uključujući DTC kontrolu, prilagodljivo programiranje i tehnologiju univerzalnog sučelja.
Napredna tehnologija – DTC:
- Izravna kontrola momenta za vrhunske performanse
Jednostavnost korištenja:
- Čarobnjak za pokretanje pojednostavljuje puštanje u pogon
Prilagođeno programiranje:
- Ugrađene mogućnosti mini-PLC-a
Kompaktan dizajn:
- Standardni reaktori, modularne opcije koje štede prostor
- Integrirani IO, fieldbus i moduli kodera
Zaključak
ABB pogoni promjenjive frekvencije nude sveobuhvatna rješenja za kontrolu motora, pružajući energetsku učinkovitost, poboljšane performanse i pouzdanost. Sa svojim naprednim značajkama i širokim rasponom primjene, ABB VFD-ovi sastavni su dio modernih industrijskih i komercijalnih operacija, pomažući u postizanju operativne izvrsnosti i ciljeva održivosti.
