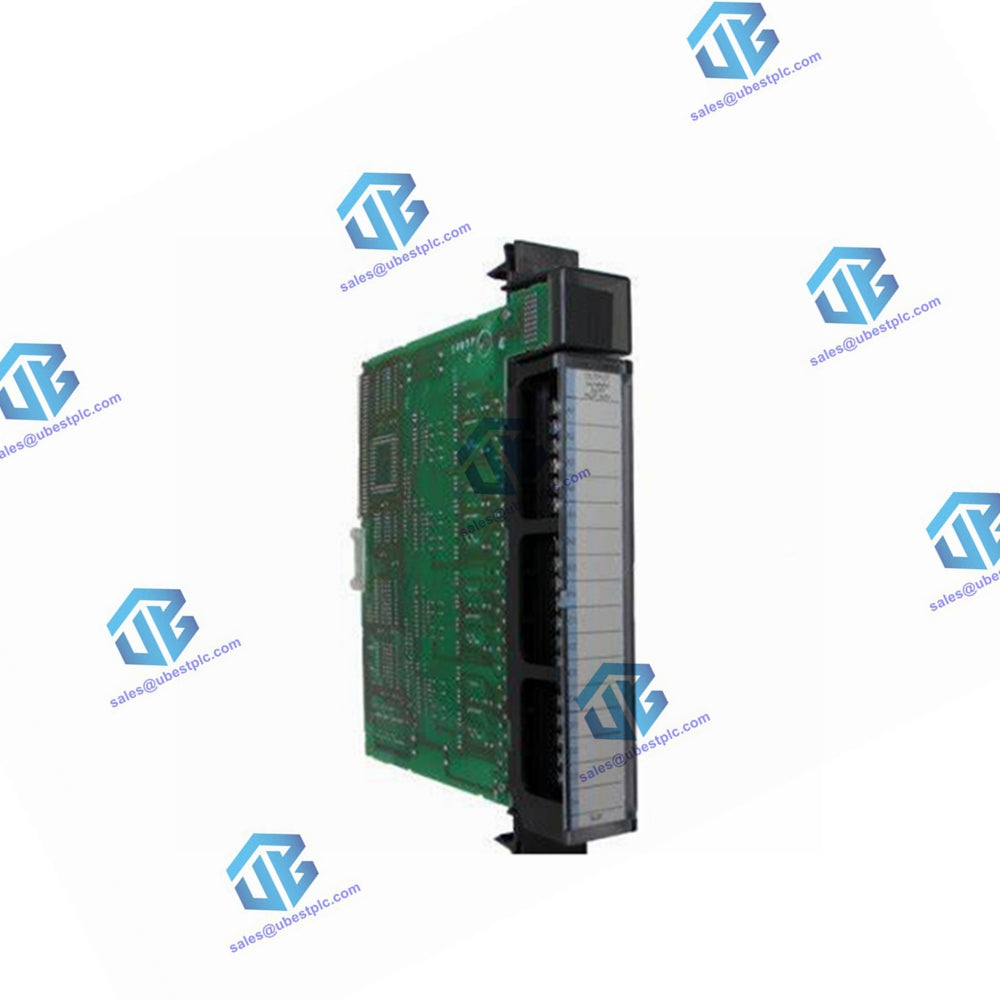

ماژول خروجی منطق گسسته IC697MDL940 GE Fanuc
ماژول خروجی منطق گسسته IC697MDL940 GE Fanuc
Technical Specifications:
Manufacturer:
GE
Product No.:
IC697MDL940
Condition:
In Stock
Product Type:
ماژول خروجی منطق گسسته
Product Origin:
USA
Weight:
500g
Shipping port:
Xiamen
Warranty:
12 months
مشخصات ماژول خروجی منطق گسسته GE Fanuc IC697MDL940 و
شرح
IC697MDL940 یک ماژول خروجی رله است که برای سیستم GE Fanuc Series 90-70 Programmable Logic Controller (PLC) طراحی شده است. این قابلیت سوئیچینگ همه کاره و ناهموار مناسب برای انواع بارهای توان کم تا متوسط از جمله رله ها، کنتاکتورها و لامپ ها را ارائه می دهد. ماژول مجهز به 16 خروجی رله است و عملکرد قابل اعتمادی را با فیوزینگ و سرکوب جداگانه برای هر نقطه خروجی فراهم می کند.
امکانات
- خروجی ها: 16 نقطه، شامل 8 رله فرم C ایزوله و 2 گروه از 4 رله فرم A
- ظرفیت سوئیچینگ: 2 آمپر در هر نقطه
- محافظت: محافظ RC و فیوز برای هر نقطه
- نیازهای برق: نیازی به برق کاربر نیست
- ترمینال سیم‌کشی میدانی: قابل جابجایی برای سهولت در نصب و نگهداری
- نشانگرهای LED: وضعیت روشن/خاموش هر نقطه خروجی را نمایش می‌دهد
کارکرد
ماژول IC697MDL940 بارهای مختلف با توان کم تا متوسط را تغییر می دهد و دارای عملکردهای زیر است:
- کویل های رله: برق توسط ماژول تامین می شود
- محافظت فیوز: هر خروجی جداگانه با فیوز 3 آمپر ذوب می شود
- سرکوب: RC snubber برای کاهش نویزهای گذرا با فرکانس بالا
- نشانگرهای LED: وضعیت هر نقطه را در سمت منطقی مدار نشان می‌دهد
- کلیدگذاری مکانیکی: از تعویض نادرست ماژول جلوگیری می‌کند
مشخصات فنی
| مشخصات | جزئیات |
|---|---|
| نوع رله: | سیم پیچ ثابت، آرمیچر متحرک |
| خروجی در هر ماژول: | 16 |
| پیکربندی: | 8 امتیاز - فرم C (هر نقطه جدا شده)، 8 امتیاز - فرم A (2 گروه با 4 امتیاز در هر گروه) |
| جداسازی: | 1500 ولت - هر خروجی به backplane، 500 ولت بین مدارهای فرم C یا گروه های فرم A |
| حداکثر جریان بار (مقاومتی): | 16 آمپر در هر ماژول، 4 آمپر در هر گروه (فرم A) |
| رتبه بندی ولتاژ اسمی: | 120/240 VAC یا 5/24/125 VDC |
| حداکثر توان: | 480 VA (بارهای AC) یا 60 وات (بارهای DC) |
| حداکثر جریان بار: | 2.0 آمپر از 5 تا 265 VAC، 47-63 هرتز. 2.0 آمپر از 5 تا 30 VDC. 0.2 آمپر از 31 تا 125 VDC. 0.2 آمپر از 31 تا 150 VDC (فقط فرم A) |
| حداقل جریان بار: | 10 میلی آمپر |
| حداکثر نشتی خروجی: | 1 میلی آمپر در 120 VAC |
| زمان پاسخگویی (روشن/خاموش): | 10 میلی‌ثانیه (حداکثر) |
| فرکانس سوئیچینگ: | 20 سیکل در دقیقه (بار القایی) |
| نوع ارتباط: | آلیاژ نقره |
| مقاومت تماس: | 0.2 اهم (حداکثر) |
| تماس با زندگی: | مکانیکی: عملیات 20×10^6، الکتریکی: 10^5 عملیات در بار مقاومتی نامی |
| حفاظت (هر خروجی): | فیوز 3 آمپر، اسنابر (R = 47 اهم، C = 0.015 µfd) |
| جریان مورد نیاز از باس 5 ولت: | 750 میلی آمپر |
| پشتیبانی از سیستم VME: | طراحی شده برای پشتیبانی از استاندارد VME C.1 |
سیم کشی میدانی
- گزینه‌های اتصال: برای هر یک از هشت رله فرم C، معمولاً تماس رله باز یا بسته است، و برای هر گروه از رله‌های فرم A، چهار کنتاکت معمولاً باز است.
- برد ترمینال: قابل جدا شدن، اندازه‌های سیم از AWG #22 (0.36 میلی‌متر مربع) تا AWG #14 (2.1 میلی‌متر مربع) را می‌پذیرد.
- مدیریت کابل: شامل گیره‌هایی برای محکم کردن دسته‌های سیم با اتصالات کابل است.
