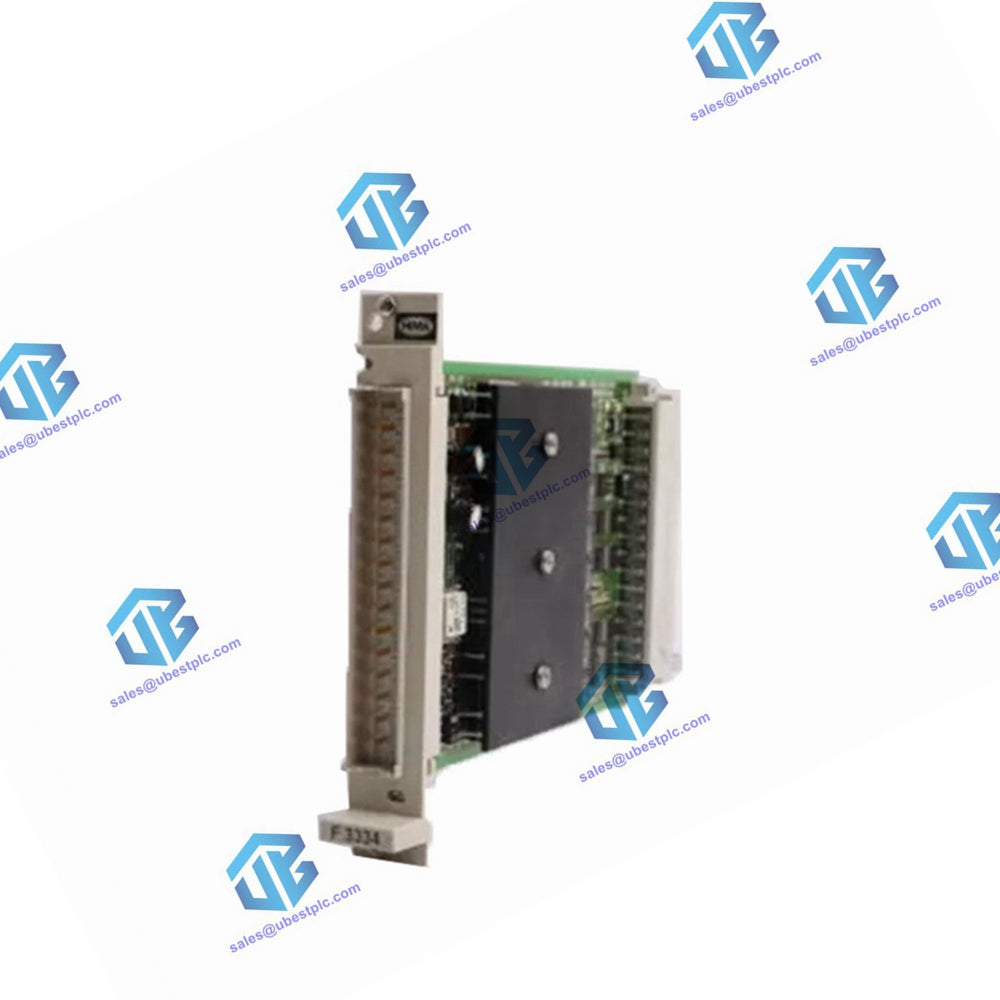

HIMA F 3334 / F3334 Módulo de salida de 4 pliegues

Características clave:

• Función: Módulo de salida cuádruple relacionado con la seguridad diseñado para manejar cargas resistivas e inductivas de hasta 2 A (48 W) y conexiones de lámpara de hasta 25 W.
• Mecanismos de seguridad:
  • Apagado integrado de seguridad
  • Aislamiento seguro
  • Monitoreo de línea
  • No hay señal de salida tras la interrupción del suministro L
• Pruebas automáticas: Probadas continuamente durante el funcionamiento, que incluyen:
  • Lectura de señales de salida con un punto de funcionamiento para señal 0 leída a ≤ 6,5 V
  • Capacidad de conmutación y detección de diafonía (prueba de bit móvil)
  • Monitoreo de línea

Especificaciones:

• Salidas: 2 A, a prueba de cortocircuitos
• Caída de tensión interna: máximo 2 V con carga de 2 A
• Resistencia de línea admisible: máximo 3,6 ohmios
• Disparo por subtensión: a ≤ 16 V
• Corriente de cortocircuito: 2,6 a 5 A
• Corriente de ruptura de línea: 0,5 a 9,5 mA
• Corriente de fuga de salida: Máximo 550 µA
• Voltaje de salida si se reinicia: Máximo 1,5 V
• Entrada de corriente WD: Máximo 30 mA
• Duración de la señal de prueba: Máximo 250 µs
• Requisito de espacio: 4 TE
• Datos de operación:
  • 5 V CC: 130 mA
  • 24 V CC: 130 mA en carga adicional

Notas adicionales:

• Monitoreo de rotura de línea: Requiere una carga mínima de 10 mA. La señal "salto de línea" se puede utilizar en programas de usuario hasta la clase de requisitos 3.
• Operación del canal: Sólo dos canales pueden operar con la carga máxima (2 A) simultáneamente. Si la carga es de hasta 1 A, todos los canales pueden funcionar simultáneamente.
• Uso del bastidor IO: se pueden utilizar hasta 10 módulos de salida con carga nominal en un bastidor IO.
• Operación en paralelo: Puede funcionar en paralelo sin necesidad de diodos externos.
• Integración de software: componente básico de software HB-BLD- correspondiente. Para obtener detalles sobre la versión actual, consulte la descripción del sistema operativo.
• Manejo de la corriente de irrupción: los problemas potenciales con ciertos tipos de lámparas de 25 W debido a la alta corriente de irrupción se pueden mitigar estableciendo un tiempo de supresión (de 1 a 50 ms) en el bloque de construcción HB-BLD-. Esto extiende la duración de la prueba por el tiempo establecido si esta entrada está ocupada.

Consideraciones de planificación:

• Asegure el monitoreo de rotura de línea con una carga mínima de 10 mA.
• Para una operación de carga máxima, limite a dos canales simultáneamente; de lo contrario, todos los canales pueden funcionar con cargas de hasta 1 A cada uno.
• En racks IO, restrinja a un máximo de 10 módulos de salida con carga nominal.
• Cuando utilice determinadas lámparas de 25 W, establezca el tiempo de supresión de la corriente de entrada para evitar fallos.

Este módulo proporciona un funcionamiento sólido y seguro para gestionar varios tipos de carga, con funciones de seguridad integrales y pruebas automáticas para garantizar la confiabilidad y eficiencia en aplicaciones críticas.
