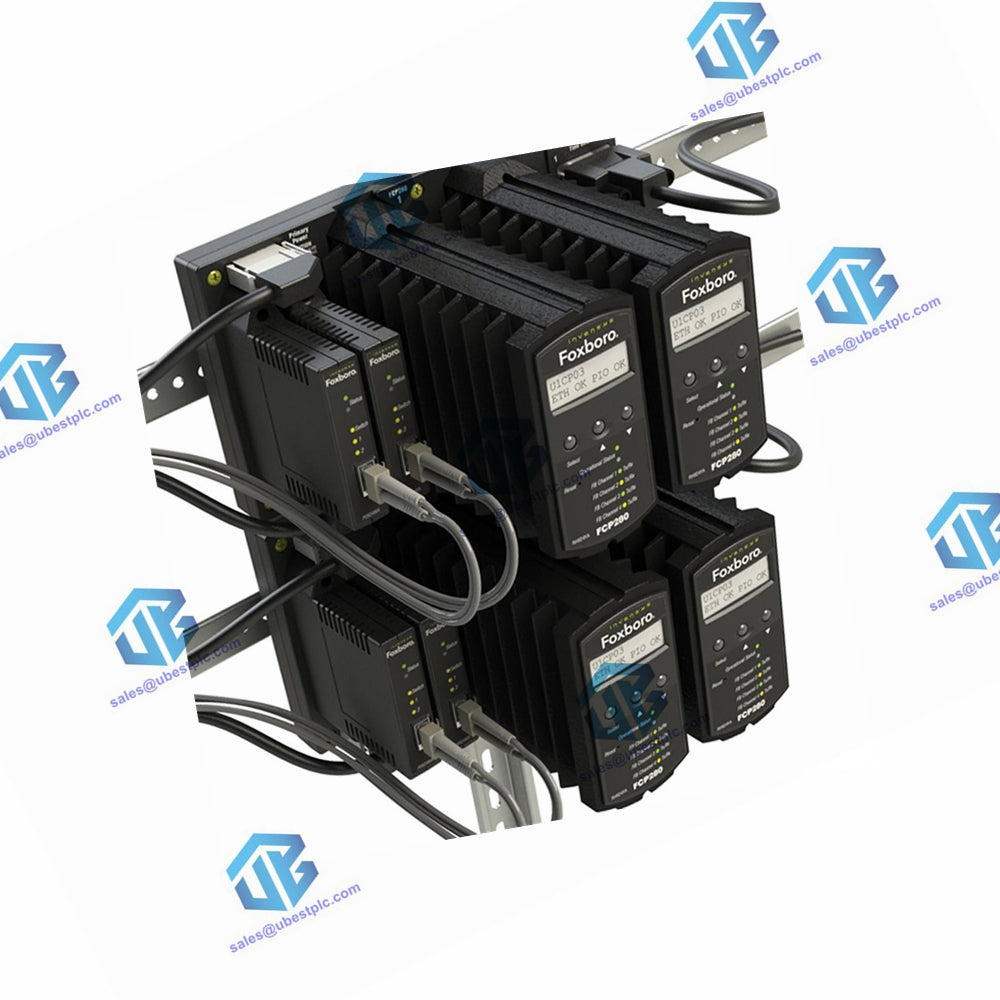

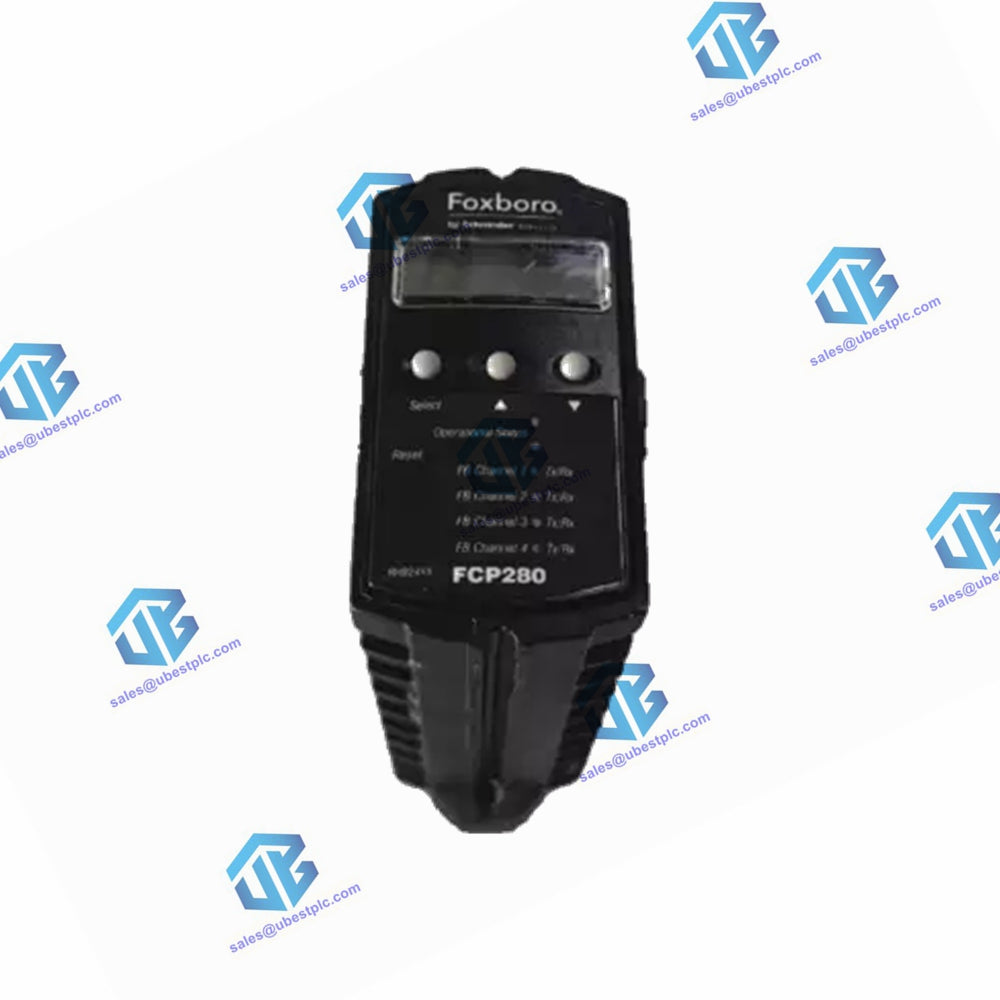

Módulo procesador de control de campo FCP280 RH924YA Foxboro

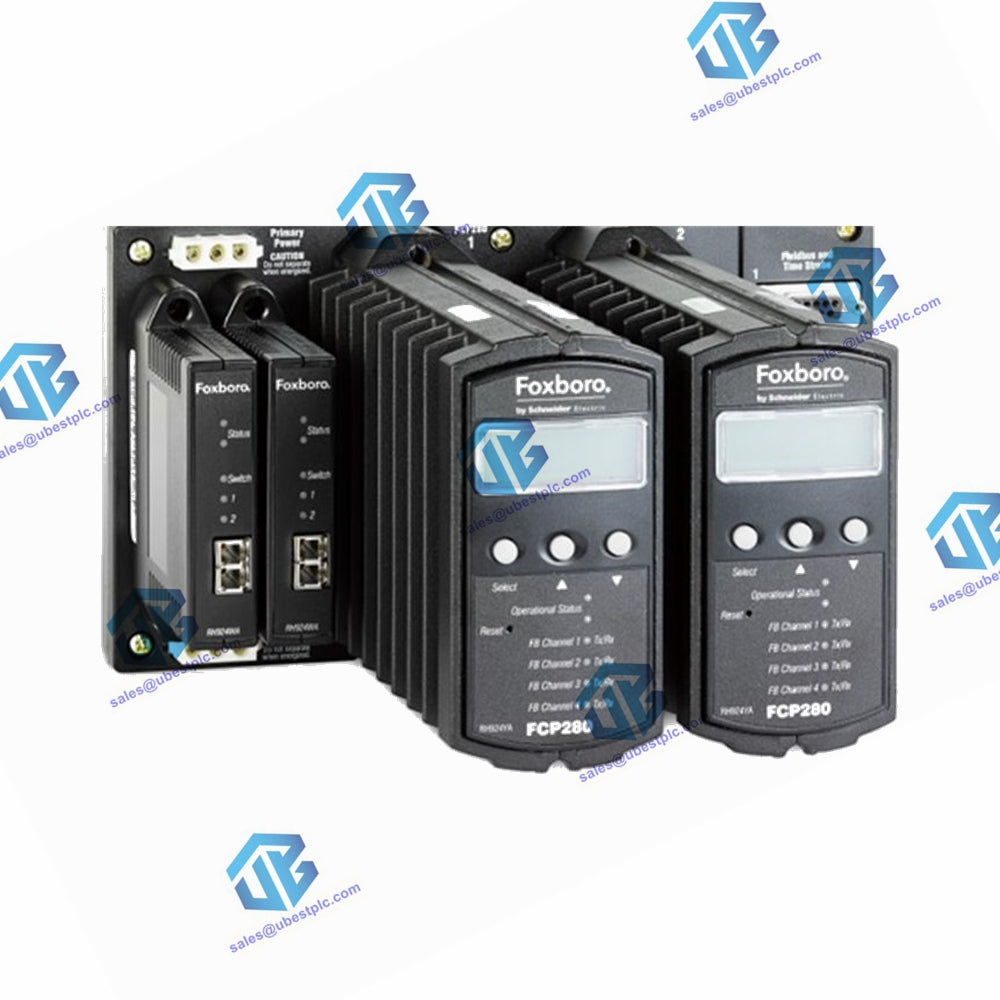

Descripción general

El procesador de control de campo Foxboro DCS 280 (FCP280) es un módulo controlador distribuido, opcionalmente tolerante a fallas y montado en campo. Realiza control regulatorio, lógico, de temporización y secuencial junto con los módulos de bus de campo (FBM) Foxboro DCS conectados. Además, el FCP280 maneja la adquisición de datos y la detección y notificación de alarmas. Se conecta a la red de control Foxboro DCS a través de cables Ethernet de fibra óptica estándar o cobre de 100 Mbps desde adaptadores de red instalados en su placa base. El FCP280 requiere el software Foxboro DCS Control Core Services v9.0 o posterior, formando el sistema de automatización de procesos EcoStruxure Foxboro DCS.

Características

• Funciones de control: realiza control regulatorio, lógico, temporizado y secuencial con FBM conectados.
• Gestión de datos y alarmas: gestiona la adquisición de datos y la detección/notificación de alarmas.
• Compatibilidad con FBM: Admite hasta 128 FBM compactos o estándar de la serie 200, 128 FBM de la serie 100 o una combinación, sin necesidad de un módulo de comunicación de bus de campo (máximo 64 FBM de la serie 100 por bus PIO/puerto de placa base ).
• Soporte de bus de campo ampliado: no se requiere módulo de expansión de bus de campo.
• Modo de autohospedaje: permite que el FCP280 arranque con una base de datos de control válida sin que la estación de trabajo host esté en línea; No es posible editar la función de control.
• Operación tolerante a fallas: utiliza dos módulos de control para mejorar la confiabilidad.
• Actualizaciones de imágenes en línea: admite OLUG y EOLUG para FCP280 tolerante a fallas durante la operación del proceso, lo que minimiza la interrupción del proceso de control.
• Protección contra sobrecarga de CP: notifica a los operadores si el FCP280 se acerca a los límites de rendimiento.
• Pantalla LCD: muestra el error de letras y los roles/estados en tiempo real.
• Conexión de red: Se conecta mediante cables Ethernet estándar de fibra óptica o cobre de 100 Mbps.
• Carcasa robusta: Carcasa de aluminio fundido a presión para gabinetes de campo sin ventilación.
• Operación en entornos hostiles: Adecuado para entornos Clase G3.
• Certificación CE: Certificado para montaje en campo en gabinetes.
• Puertos de bus de campo: Admite bus de campo HDLC de 2 Mbps o 268 Kbps por puerto.
• Algoritmos de control versátiles: Compatible con varios FBM para una amplia gama de aplicaciones de procesos.
• Sincronización de hora: admite sincronización de hora GPS externa opcional.
• Soft Letterbugs: Configurable mediante teclas de placa frontal FCP280.
• Placa base de cable dual: Placa base opcional para cables de bus “A” y “B” separados.

Especificaciones Ambientales

• Temperatura de funcionamiento: -20 a 60 °C (-4 a 140 °F)
  • Se recomienda el uso de placa base montada verticalmente (RH924YF) para una mejor refrigeración.
• Temperatura de almacenamiento: -40 a +70 °C (-40 a +158 °F)
• Humedad relativa: 5 a 95 % (sin condensación)
• Altitud:
  • En funcionamiento: -300 a +3000 m (-1000 a +10 000 pies)
  • Almacenamiento: -300 a +12 000 m (-1000 a +40 000 pies)
• Contaminación: Clase G3 (Duro) según Norma ISA S71.04.
• Vibración: 0,5 g (de 5 a 500 Hz)

Especificaciones físicas

• Configuración: Módulo de procesador único; La versión tolerante a fallas utiliza dos módulos con un conector tolerante a fallas de interconexión en la placa base.
• Montaje: Placas base de 2 posiciones específicas del dispositivo para montaje horizontal o vertical.
  • Los módulos tolerantes a fallos requieren ranuras dedicadas.
• Dimensiones :
  • Altura: 105 mm (4,13 pulgadas) o 116 mm (4,7 pulgadas) con orejetas de montaje
  • Ancho: 51,8 mm (2,04 pulgadas)
  • Profundidad: 147 mm (5,79 pulgadas)
• Peso: 0,8 kg (1,76 lb) para un único módulo no tolerante a fallos.

Números de parte

• FCP280: RH924YA
• Placa base de montaje horizontal: RH924YL
• Placa base de montaje vertical: RH924YF
• Placa base de cable dual: RH100JX (montaje horizontal o vertical)
• Adaptador de fibra: RH924WA
• Adaptador de cobre: RH924UQ
• Adaptadores divisores:
  • Divisor de bus de campo twinaxial: RH928CV
  • Adaptador de cable de bus de campo de módulo redundante:
    • RH924ZJ: Para usar cuando el FCP280 está en medio de una cadena de placa base Serie 200
    • RH928CY: permite el uso de cables de bus de campo de módulo redundante entre placas base para dividir y terminar el bus de campo modular y señales estroboscópicas de tiempo opcionales.
  • Adaptador de estroboscopio de tiempo: RH924ZQ

Especificaciones ambientales de la placa base

• Temperatura de funcionamiento: -20 a +60 °C (-4 a +140 °F)
• Temperatura de almacenamiento: -40 a +70 °C (-40 a +158 °F)
• Humedad relativa: 5 a 95 % (sin condensación)
• Altitud:
  • En funcionamiento: -300 a +3000 m (-1000 a +10 000 pies)
  • Almacenamiento: -300 a +12 000 m (-1000 a +40 000 pies)
• Contaminación: Clase G3 (Duro) según Norma ISA S71.04; Grado de contaminación 2 según IEC 664-1.

Montaje

• Riel DIN: se monta en un riel DIN vertical no aislado y con soporte mecánico, ya sea interno o externo a un gabinete.
• Montaje en bastidor: kit de montaje (P0930AS) para montaje horizontal en un bastidor estándar de 483 mm (19 pulgadas); No disponible para la placa base de doble cable.
• Placa base de doble cable: Soportes incorporados para montaje en carril DIN vertical u horizontal.

Soporte de montaje en bastidor

• Material: Acero, laminado en frío, 0,0598 mm (calibre 16)
• Masa (sin módulos): ~0,45 kg (1,0 lb)
• Tamaño:
  • Altura: 120 mm (4,72 pulgadas)
  • Ancho: 216 mm (8,5 pulgadas)
  • Profundidad: 27,1 mm (1,07 pulgadas)

Base de placa de cable dual

• Tamaño:
  • Altura: 150 mm (5,90 pulgadas)
  • Ancho: 247 mm (9,72 pulgadas)
  • Profundidad: 31,5 mm (1,24 pulgadas)
• Construcción:
  • Material: PC y ABS, inflamabilidad UL94 V0
  • De color negro

Cableado de bus de campo modular

• Longitudes de cable: 0,125 m (5 pulgadas) a 60 m (198 pies)
• Longitud total del cable: 60 m (198 pies) de longitud total permitida del cable
