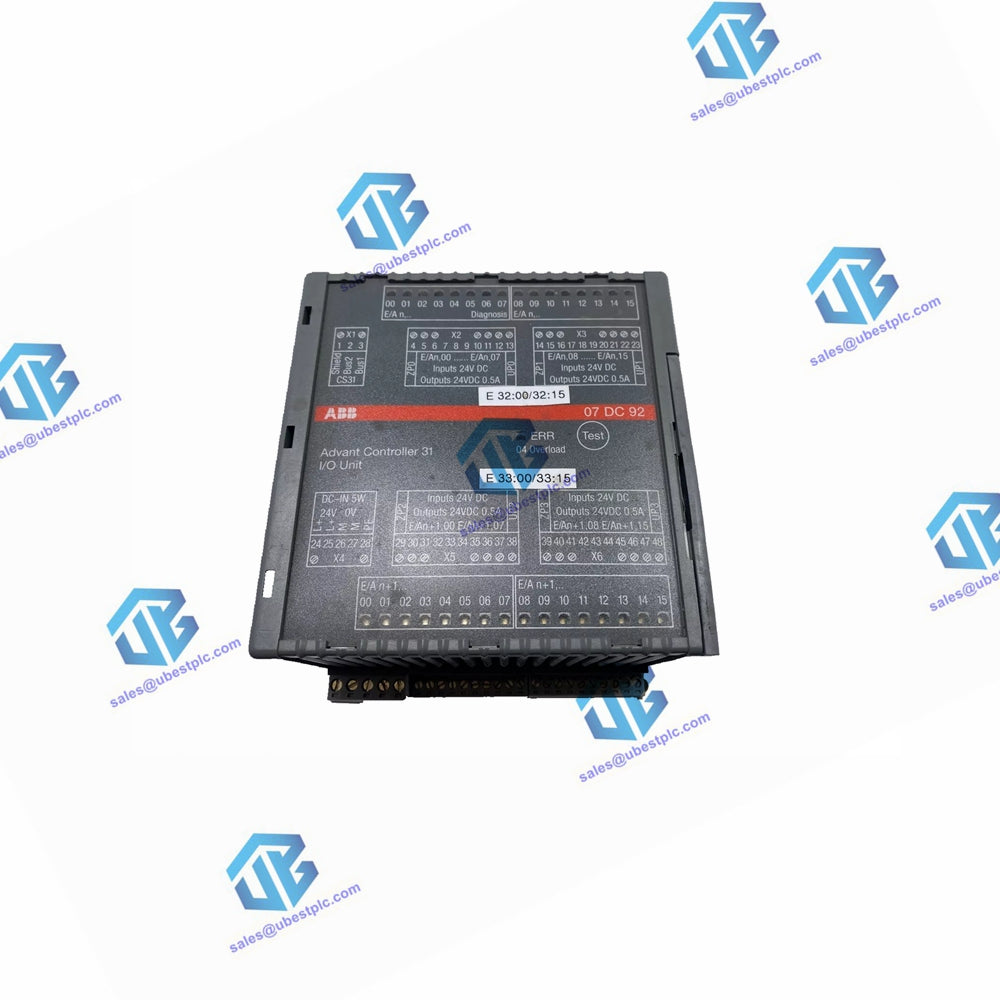

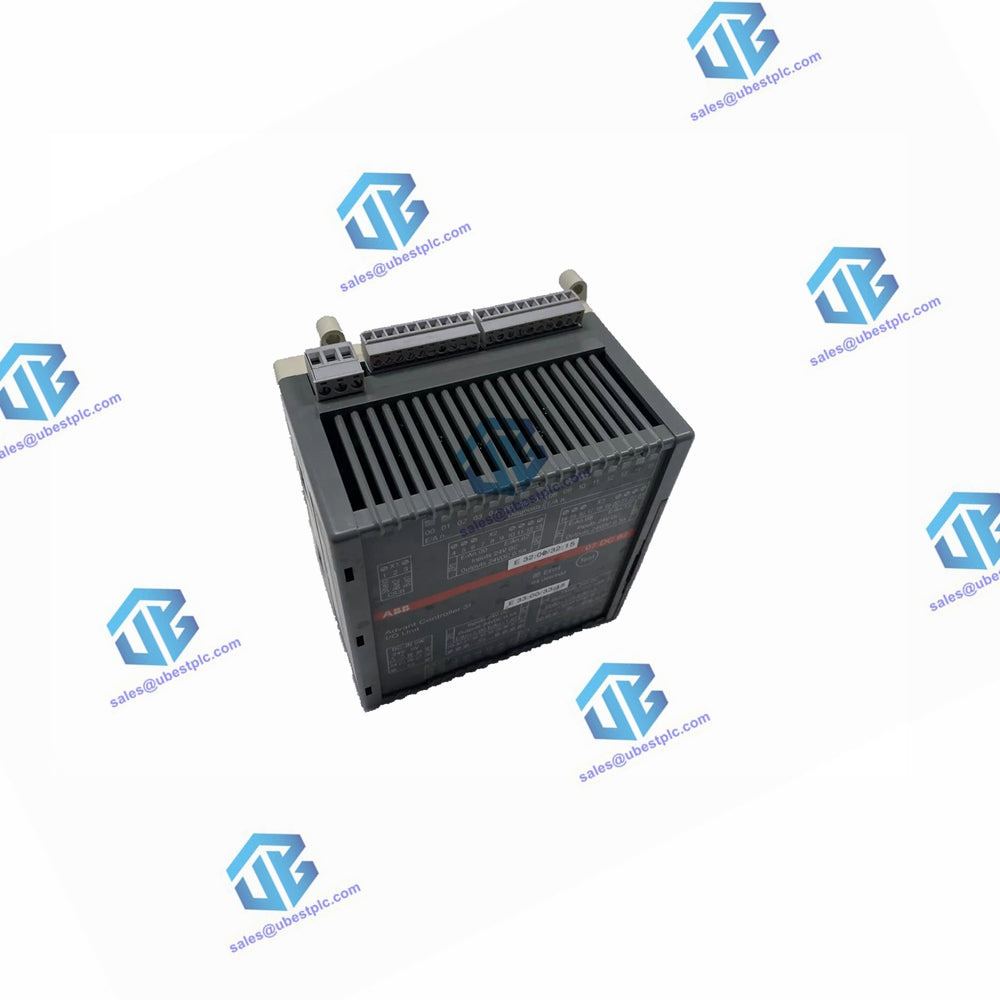

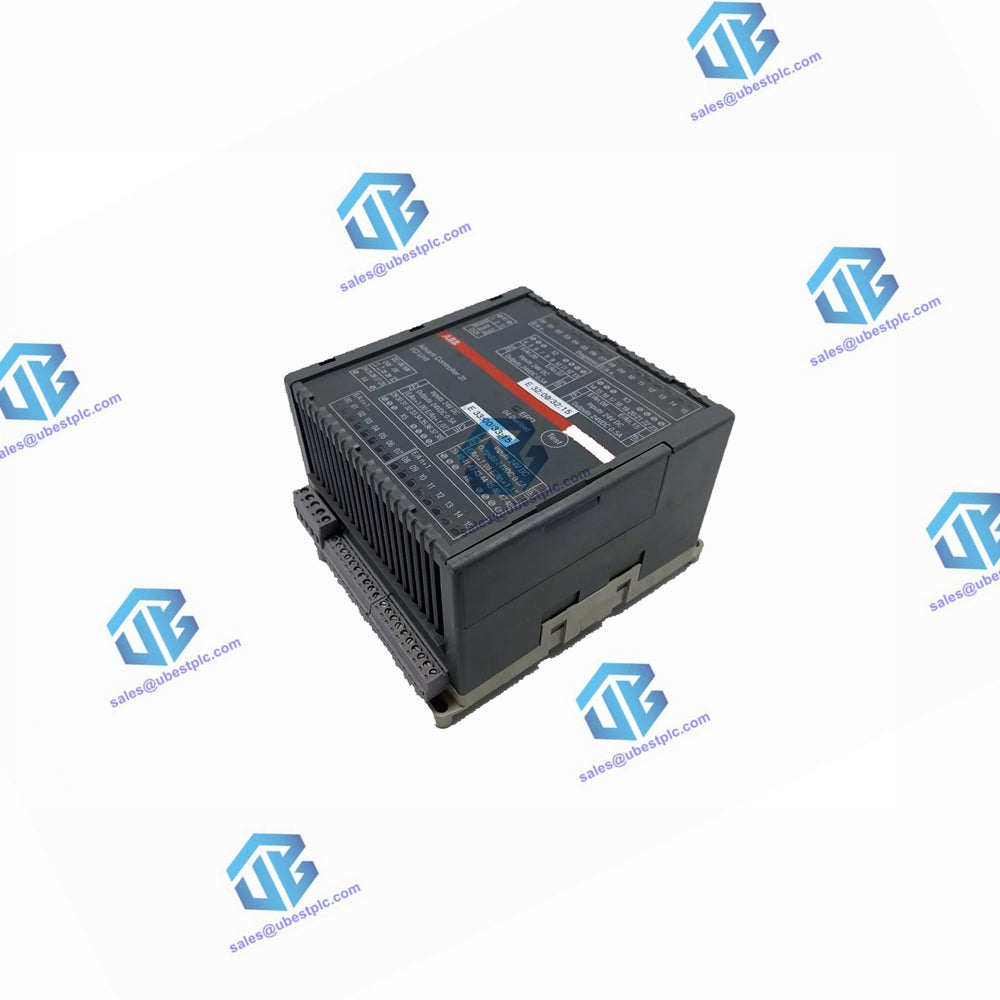

Módulo de entrada/salida digital ABB 07 DC 92 GJR5252200R0101

Descripción

El ABB 07DC92 es un módulo de entrada/salida digital diseñado para usarse como módulo remoto en el bus del sistema CS31. Incluye 32 entradas/salidas configurables, cada una de las cuales funciona a 24 V CC y organizadas en 4 grupos aislados eléctricamente. Se puede acceder a estos grupos individualmente como entradas, salidas o salidas relegibles (entrada/salida combinada). El módulo cuenta con salidas basadas en transistores con una carga nominal de 0,5 A, protegidas contra sobrecargas y cortocircuitos. El módulo ocupa dos direcciones digitales para entradas y salidas en el bus del sistema CS31 y se puede configurar únicamente como módulo de salida si es necesario.

Características

• Canales de E/S configurables: 32 canales que se pueden configurar individualmente como entradas, salidas o salidas relegibles.
• Salidas de Transistor: Salidas con una carga nominal de 0,5 A, protegidas contra sobrecargas y cortocircuitos.
• Aislamiento eléctrico: Cada uno de los 4 grupos de E/S está aislado eléctricamente entre sí y del resto de la unidad.
• Interfaz de bus del sistema CS31: Garantiza una comunicación confiable dentro del sistema.
• Funciones de diagnóstico: Proporciona capacidades de diagnóstico integrales (consulte "Diagnóstico y pantallas").
• Indicadores LED: 32 LED amarillos indican el estado de la señal de las entradas y salidas configurables, con un LED rojo adicional para mensajes de error.
• Fácil configuración: El módulo se puede configurar usando un interruptor de codificación ubicado debajo de la cubierta deslizante en el lado derecho de la carcasa.

Especificaciones

• Temperatura de funcionamiento: 0...55 °C
• Tensión de alimentación: 24 V CC
• Voltaje de señal para E/S: 24 V CC
• Consumo actual sin carga: Máx. 0,15 A
• Carga nominal para terminales de suministro: Máx. 4,0 A
• Disipación de potencia (Salidas sin carga): Máx. 5W
• Disipación de energía (salidas bajo carga): Máx. 10 vatios
• Protección contra polaridad invertida: Sí
• Sección Transversal del Conductor:
  • Fuente de alimentación: Máx. 2,5 mm²
  • Bus del sistema CS31: Máx. 2.5 mm²
  • Terminales de señal: Máx. 1,5 mm²
  • Suministro de grupo de E/S: Máx. 1,5 mm²
• Número de E/S Configurables: 32
• Aislamiento eléctrico:
  • Bus del sistema CS31 del resto de la unidad
  • Cada grupo de E/S de otros grupos y del resto de la unidad
• Suministro del grupo de E/S: Cada grupo se suministra individualmente.
• Interfaz: 1 interfaz de bus del sistema CS31
• Configuración de dirección: Interruptor de codificación debajo de la cubierta de la carcasa del lado derecho
• Diagnóstico: Consulte el capítulo "Diagnóstico y visualizaciones".
• Pantallas de funcionamiento y error: 33 LED en total

Dimensiones y Peso

• Dimensiones: 140X120X85mm
• Peso: Aproximadamente 0,6 kg (1,32 libras)

El módulo de entrada/salida digital ABB 07DC92 ofrece configuración flexible, rendimiento sólido y diagnóstico confiable, lo que lo convierte en un componente esencial para los sistemas de automatización industrial.
