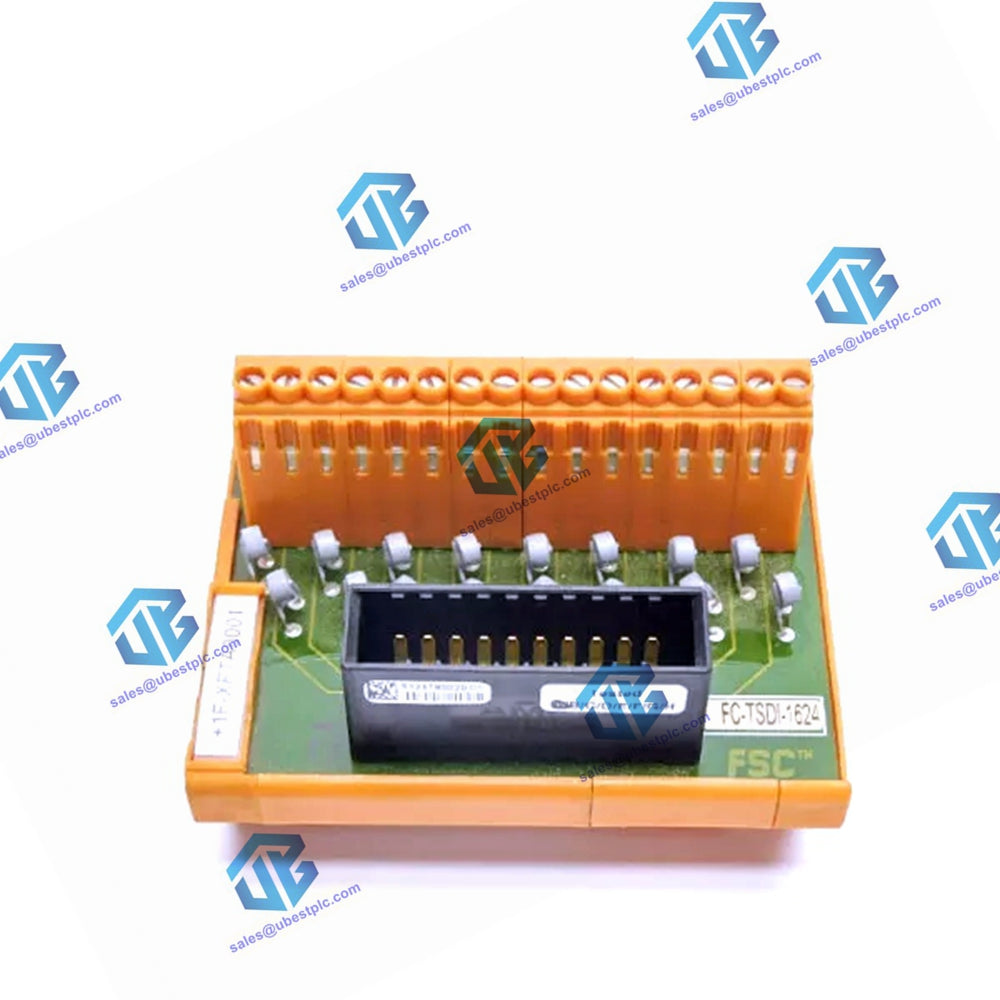

TIDI-1624 Feldabschlussmontagemodul

Das TIDI-1624-Modul dient als wesentliche Schnittstelle für nicht sicher isolierte 24-V-DC-Eingangskanäle und sorgt für eine nahtlose Verbindung zwischen Systemverbindungskabeln und externer Feldverkabelung.

Hauptfunktionen:

• Schnittstelle: Fungiert als Schnittstelle zwischen dem SICC-0001/Lx-Systemverbindungskabel und der Feldverkabelung.
• Eingangskanäle: Unterstützt sechzehn nicht sicher isolierte 24-V-DC-Eingangskanäle.
• Redundante Konfiguration: Wird für eine redundante Einrichtung über das SICC-0001/Lx-Kabel mit SDI-1624-Modulen verbunden.

Technische Daten:

• Typnummern: FS-TIDI-1624, FC-TIDI-1624
• Zulassungen: CE, TÜV, UL, CSA
• Eingangskanäle: 16
• Nenneingangsspannung: 24 V DC
• Dropout-Spannung: 2,8 V DC
• Aufnahmespannung: 17,5 V DC
• Max. Eingangsspannung: 47,5 V DC
• Verpolungsschutz: Reihendiode
• Max. Sperrspannung: 300V
• Eingangsstrom: Typischerweise 9 mA bei 24 V DC
• Max. Schaltfrequenz: 20Hz
• Abmessungen: 265 × 70 × 48 mm (L × B × H); kompatibel mit DIN EN-Schienen: TS32 / TS35 × 7,5
• Erwartete Lebensdauer des Relaiskontakts: 1.000.000 elektrische Schaltvorgänge, 10.000.000 mechanische Schaltvorgänge
• Anschluss: Schraubklemmen, maximaler Drahtdurchmesser 2,5 mm² (AWG 14), Abisolierlänge 7 mm, Anzugsdrehmoment 0,5 Nm

Isolierung:

• Galvanische Isolierung:
  • Eingang zu Ausgang: 1000 V AC
  • Eingang zu Eingang: 1000 V AC
