Beschreibung

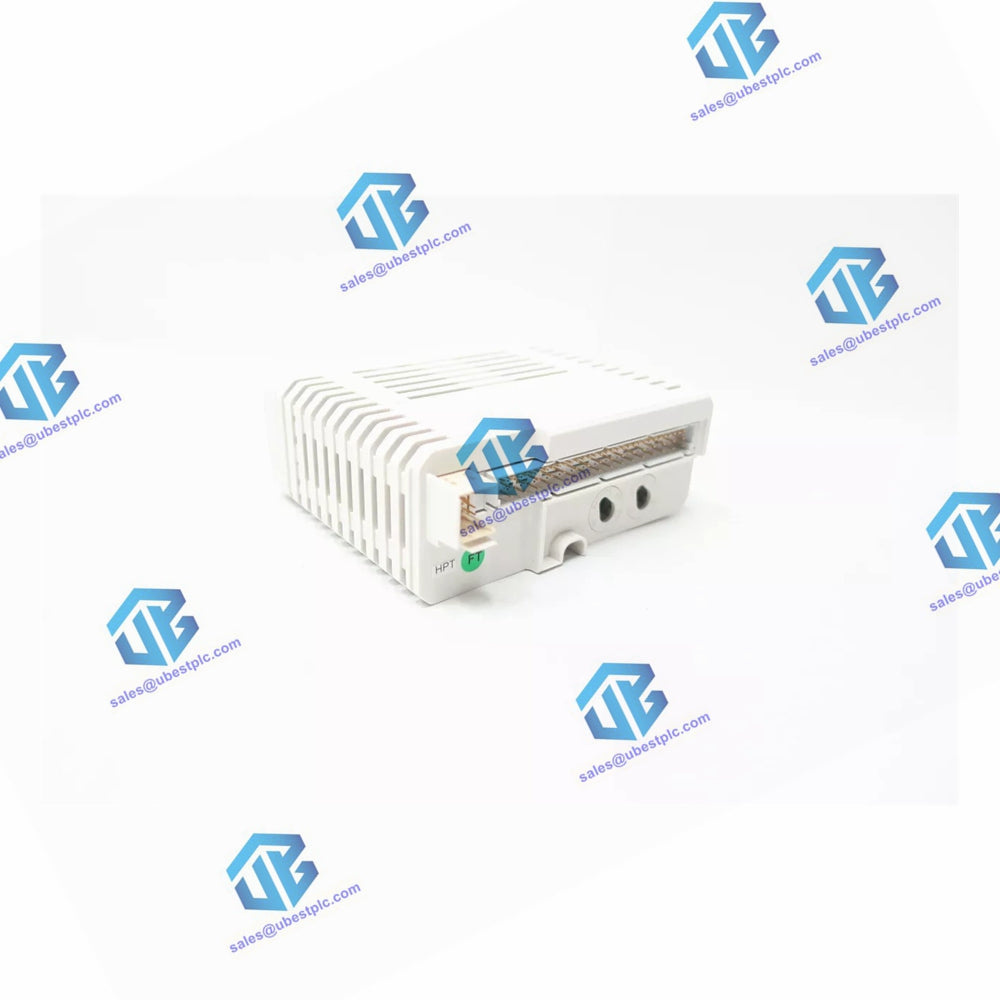

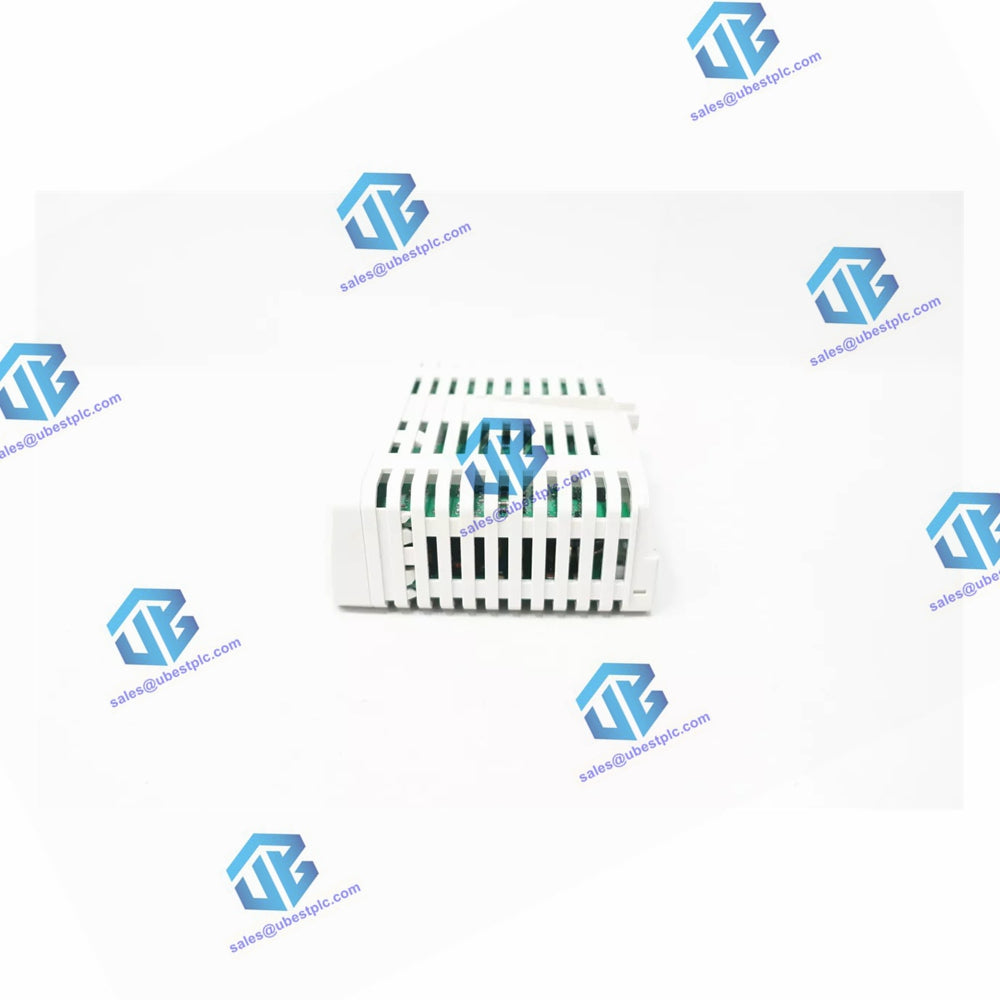

Das analoge Eingangsmodul AI815 von ABB ist eine vielseitige Komponente für den Einsatz in industriellen Automatisierungssystemen und bietet 8 Kanäle, die entweder für Spannungs- oder Stromeingänge konfiguriert werden können. Dieses Modul gewährleistet zuverlässige Leistung mit Funktionen wie Überspannungs- und Unterspannungsschutz, strombegrenzter Senderversorgung und HART-Pass-Through-Kommunikation. Jeder Eingangskanal bietet einen hohen Eingangswiderstand für Spannungseingänge und einen präzisen Eingangswiderstand für Stromeingänge, wodurch eine genaue und stabile Signalverarbeitung gewährleistet wird. Das Modul eignet sich ideal für Anwendungen, die unipolare Single-Ended-Eingänge erfordern, und bietet eine Gruppenisolierung von der Erde.

Funktionen und Vorteile

• 8 Kanäle: Unterstützt 0...20 mA, 4...20 mA, 0...5 V oder 1...5 V DC unsymmetrische unipolare Eingänge.
• Isolierung: Eine Gruppe von 8 Kanälen ist von der Erde isoliert.
• Hohe Auflösung: 12-Bit-Auflösung für präzise Signalmessung.
• Strombegrenzte Senderversorgung: Eingebaute strombegrenzte Stromversorgung für jeden Kanal.
• HART-Kommunikation: Pass-Through-HART-Kommunikation für verbesserte Datenübertragung.
• Robuster Schutz: Hält Über- und Unterspannung von mindestens 11 V DC stand.

Allgemeine Informationen

• Artikelnummer: 3BSE052604R1
• Typ: Analogeingang
• Signalspezifikation: 0..20 mA, 4..20 mA, 0..5 V, 1..5 V
• Anzahl der Kanäle: 8
• Signaltyp: Unipolar Single-Ended
• HART: Ja
• SOE: Nein
• Redundanz: Nein
• Hohe Integrität: Nein
• Eigensicherheit: Nein
• Mechanik: S800

Detaillierte Daten

• Auflösung: 12 Bit
• Eingangsimpedanz:
  • Spannungseingang: 10 MΩ
  • Stromeingang: 250 Ω
• Isolierung: Gruppenweise vom Boden isoliert
• Unter-/Überbereich:
  • 0 / +15 % (0..20 mA, 0..5 V)
  • -12,5 % / +15 % (4..20 mA, 1..5 V)
• Fehler: Max. 0,1 %
• Temperaturdrift: Max. 50 ppm/°C
• Eingangsfilter (Anstiegszeit 0–90 %): 290 ms
• Aktualisierungszykluszeit: 10 ms
• Strombegrenzung: Integrierte strombegrenzte Sendeleistung
• Maximale Feldkabellänge: 600 Meter (656 Yards)
• NMRR, 50 Hz, 60 Hz: > 40 dB
• Nennisolationsspannung: 50 V
• Dielektrische Prüfspannung: 500 V AC
• Verlustleistung: 3,5 W
• Derzeitiger Verbrauch:
  • +5 V Modulbus: 100 mA
  • +24 V Modulbus: 50 mA
  • +24 V extern: max. 265 mA (22 mA + 1,32 * Senderstrom)

Diagnose

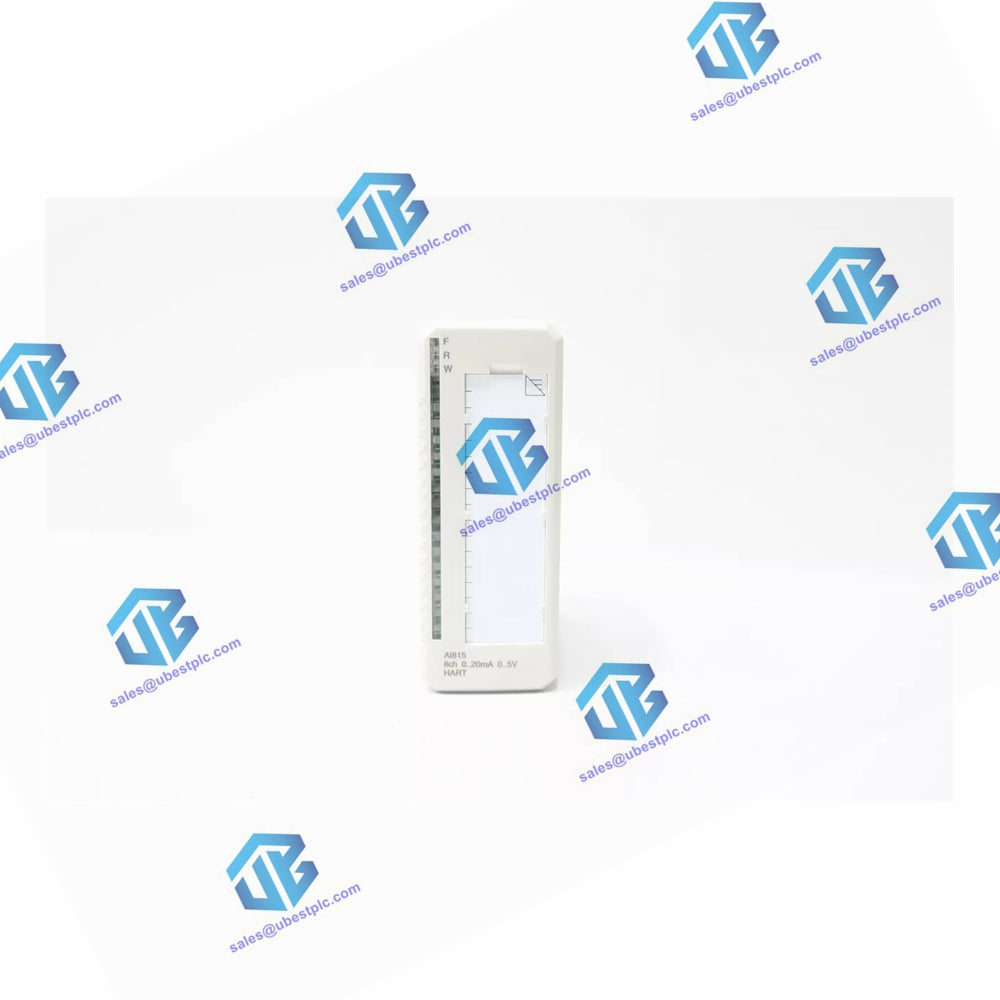

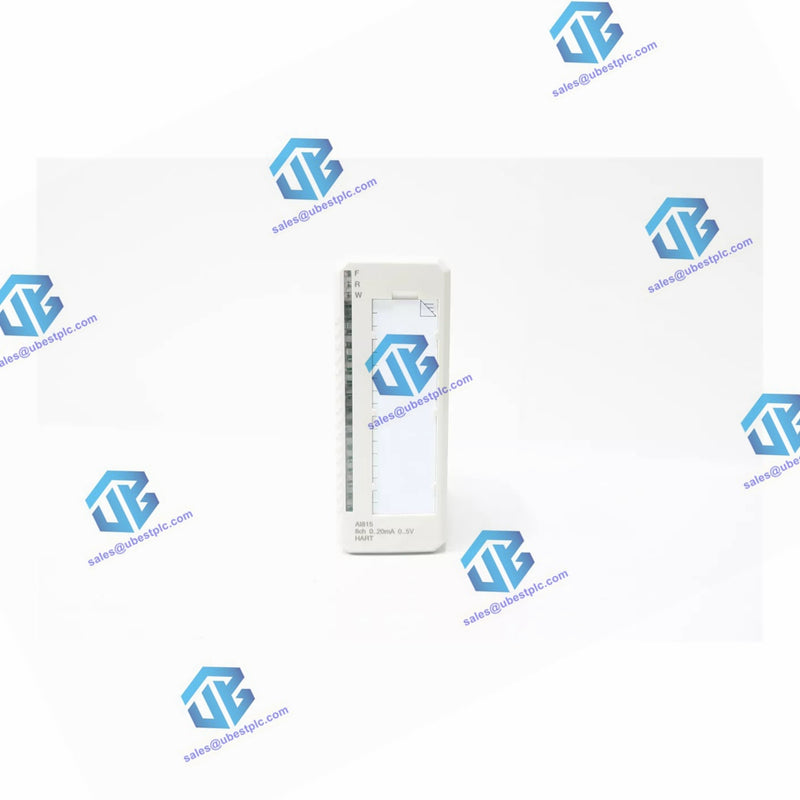

• Front-LEDs: zeigen Fehler (F), Betrieb (R), Warnung (W) an.
• Überwachung: Überwacht Modulfehler (analoges Rücklesen, Referenzspannung, interne Stromversorgung, Prüfsumme, Watchdog, Speicherfehler) und externe Kanalfehler (niedrige externe Stromversorgung, Fehler bei der Senderversorgung).
• Statusanzeige: Bietet Modulfehler-, Modulwarnungs- und Kanalfehleranzeigen

Umwelt und Zertifizierung

• CE-Kennzeichnung: Ja
• Elektrische Sicherheit: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
• Gefährlicher Standort: C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2
• Marine-Zertifizierung: BV, DNV, LR
• Betriebstemperatur: 0 bis +55 °C (+32 bis +131 °F), Zulassungen erteilt für +5 bis +55 °C
• Lagertemperatur: -40 bis +70 °C (-40 bis +158 °F)
• Verschmutzungsgrad: Grad 2, IEC 60664-1
• Korrosionsschutz: ISA-S71.04: G3
• Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
• Maximale Umgebungstemperatur: 55 °C (131 °F), für vertikale Montage in kompakter MTU 40 °C (104 °F)
• Schutzklasse: IP20 gemäß IEC 60529
• Mechanische Betriebsbedingungen: IEC/EN 61131-2
• EMV: EN 61000-6-4, EN 61000-6-2
• Überspannungskategorien: IEC/EN60664-1, EN 50178
• Geräteklasse: Klasse I gemäß IEC 61140; (erdgeschützt)
• RoHS-Konformität: RICHTLINIE/2011/65/EU (EN 50581:2012)
• WEEE-Konformität: RICHTLINIE/2012/19/EU

Kompatibilität

• Verwendung mit MTU: TU810, TU812, TU814, TU830, TU833, TU835, TU838
• Eingabecode: CC

Dimensionen und Gewicht

• Breite: 45 mm (1,77 Zoll)
• Tiefe: 102 mm (4,01 Zoll), 111 mm (4,37 Zoll) einschließlich Stecker
• Höhe: 119 mm (4,7 Zoll)
• Gewicht: 0,23 kg (0,51 lbs.)

Das analoge Eingangsmodul AI815 von ABB bietet eine zuverlässige und effiziente Lösung für die analoge Eingangsverarbeitung mit hoher Auflösung, robustem Schutz und vielseitigen Konfigurationsoptionen für industrielle Automatisierungssysteme.
