Beschreibung

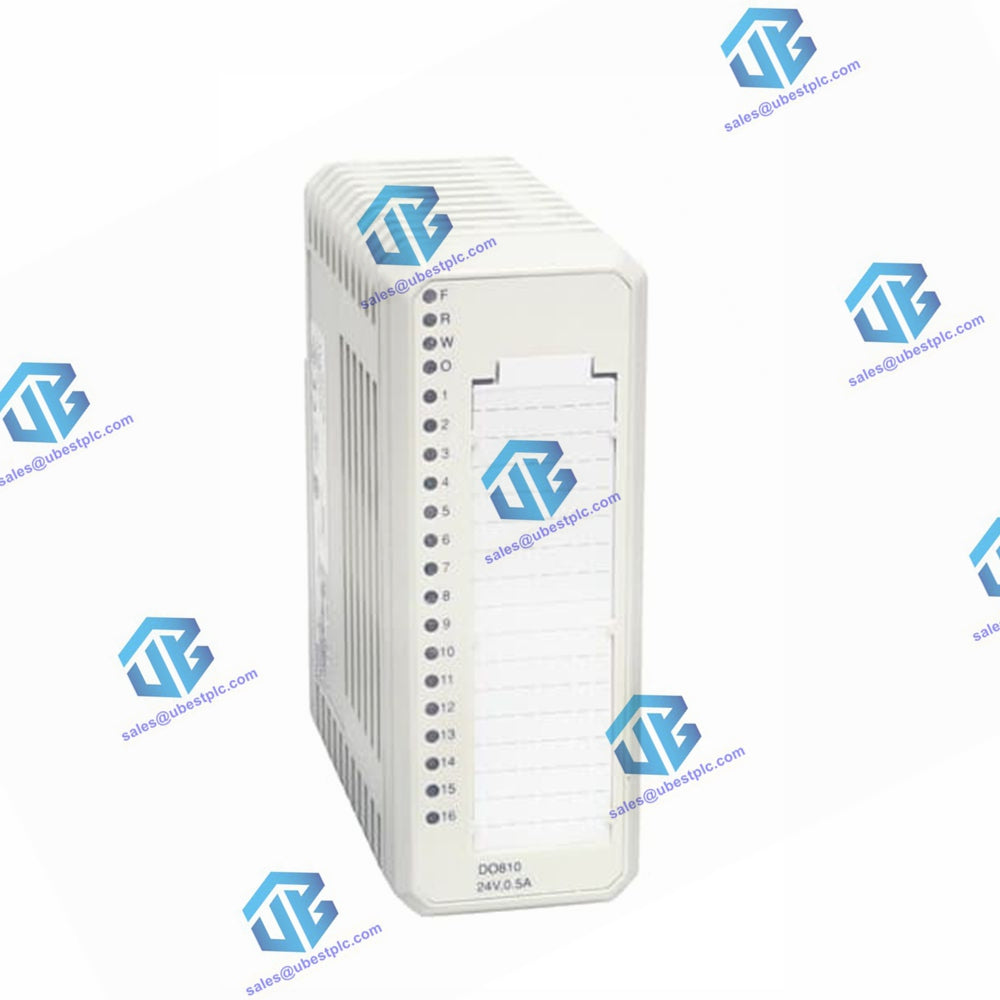

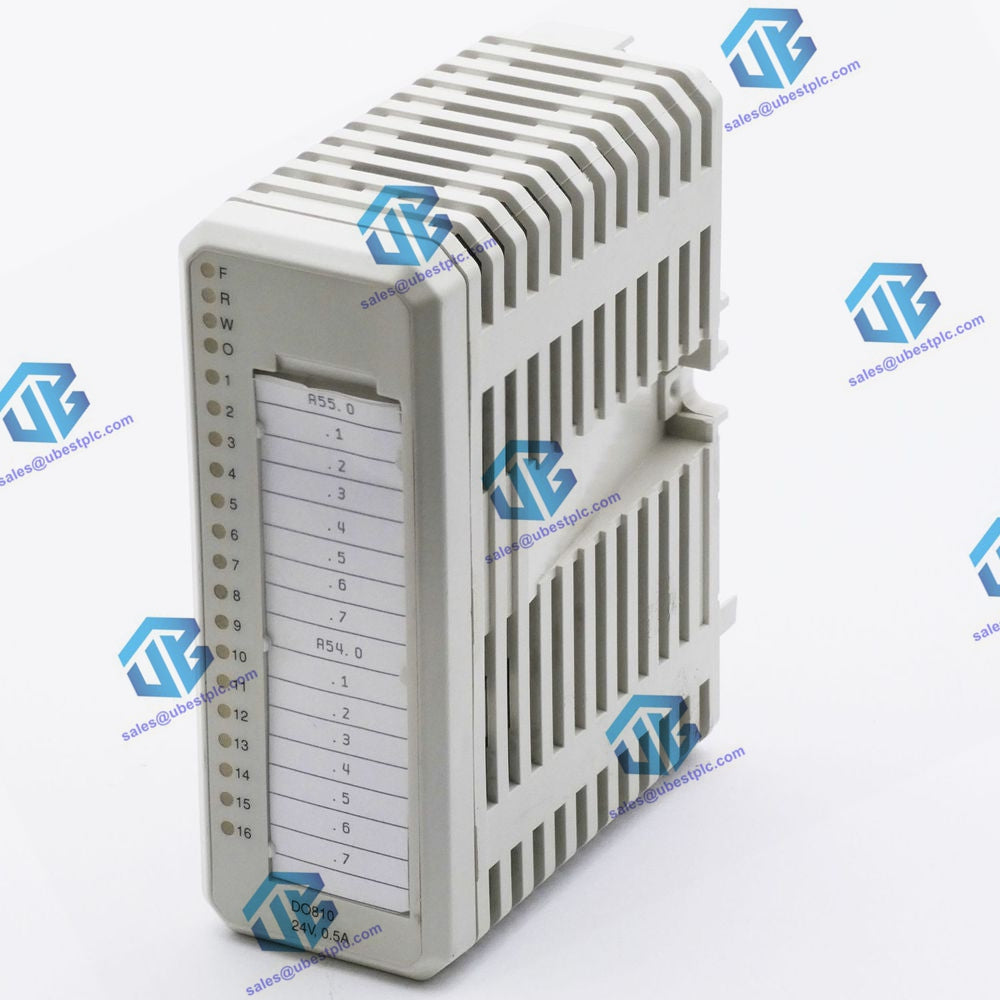

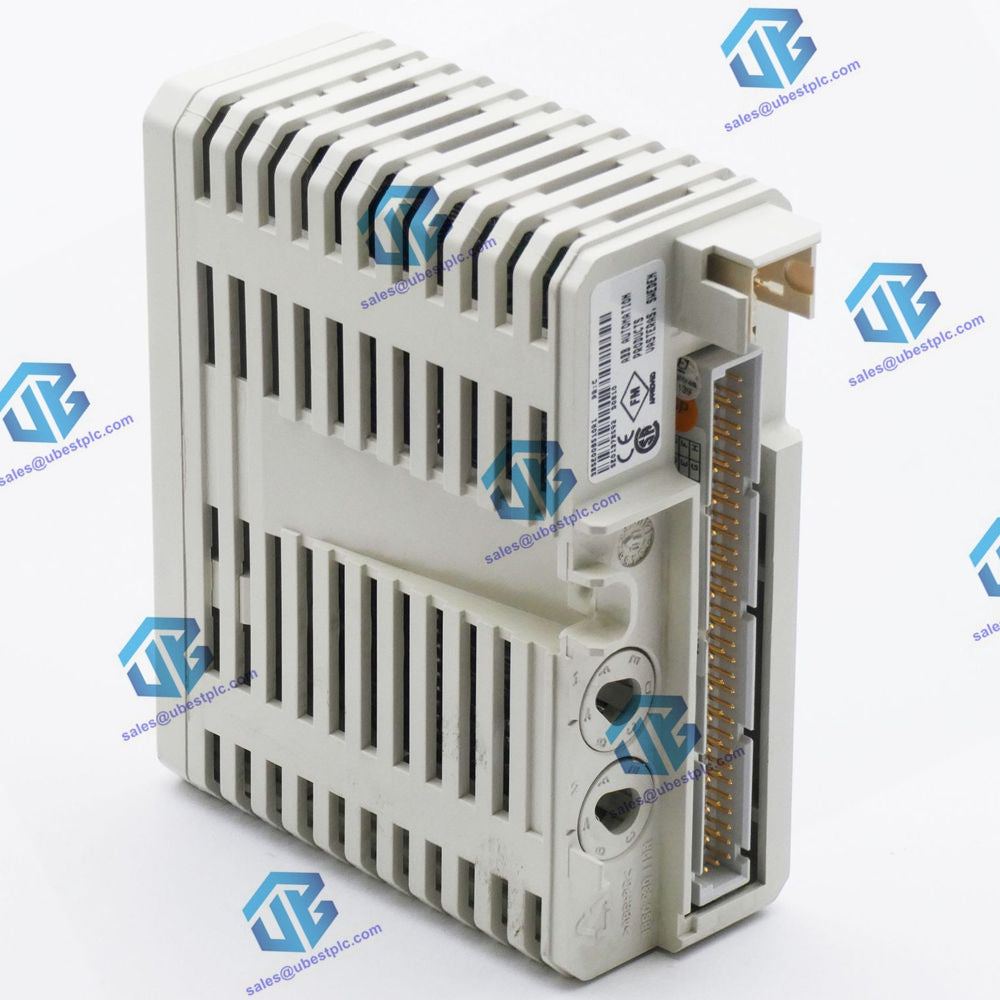

Das DO810 Digital Output Module ist Teil der Hardwareauswahl der Compact Product Suite von ABB. Es verfügt über 16 digitale Ausgangskanäle, die jeweils für die Stromversorgung ausgelegt sind und Ausgangsspannungen von 10 bis 30 Volt verarbeiten können. Das Modul bietet robusten Schutz gegen Kurzschlüsse, Überspannung und Übertemperatur und gewährleistet so einen zuverlässigen Betrieb in anspruchsvollen Industrieumgebungen. Die Ausgänge sind in zwei isolierte Gruppen unterteilt, die jeweils acht Kanäle und einen Spannungsüberwachungseingang enthalten, was die Diagnosemöglichkeiten und Fehlererkennung verbessert.

Funktionen und Vorteile

• 16 Kanäle für 24-V-DC-Stromversorgungsausgänge: Gewährleistet ausreichend Kapazität für verschiedene industrielle Anwendungen.
• Zwei isolierte Gruppen: Erhöht die Sicherheit und Zuverlässigkeit durch die Isolierung von Ausgangsgruppen.
• Ausgangsstatusanzeigen: Bietet Echtzeit-Statusüberwachung über LEDs.
• OSP (Output State upon Error Detection): Setzt Ausgänge im Falle einer Fehlererkennung automatisch auf einen vorgegebenen Zustand.
• Umfassender Schutz: Beinhaltet Kurzschlussschutz gegen Erde und 30 V, Überspannungsschutz und Übertemperaturschutz und gewährleistet so langfristige Zuverlässigkeit.

Detaillierte Spezifikationen

Allgemeine Information

• Artikelnummer: 3BSE008510R1
• Typ : Digitalausgang
• Signalspezifikation: 24 V DC (12–32 V DC), 0,5 A
• Anzahl der Kanäle: 16
• Signaltyp: Stromquelle, Strombegrenzung
• HART : Nein
• SOE : Nein
• Redundanz : Nein
• Hohe Integrität : Nein
• Eigensicherheit : Nein
• Mechanik: S800

Detaillierte Daten

• Isolierung: Gruppenweise vom Boden isoliert
• Ausgangslast : < 0,4 Ω
• Strombegrenzung: Kurzschlussfester, strombegrenzter Ausgang
• Maximale Feldkabellänge: 600 Meter (656 Yards)
• Bemessungsisolationsspannung: 50V
• Dielektrische Prüfspannung : 500 V AC
• Verlustleistung : Typ. 2,1 W
• Stromverbrauch (+5V Modulbus): 80mA

Diagnose

• Front-LEDs: Zeigen Fehler (F), Betrieb (R), Warnung (W), OSP (Ausgangsstatus bei Fehler) und Kanal 1-16-Status an.
• Überwachung: Prozessspannungsüberwachung für jede Gruppe mit Statusanzeige für Modulfehler, Modulwarnung und Kanalfehler.

Umwelt und Zertifizierung

• CE-Kennzeichnung : Ja
• Elektrische Sicherheit: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
• Gefährlicher Standort: C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2
• Marine-Zertifizierung: ABS, BV, DNV, LR
• Betriebstemperatur: 0 bis +55 °C (+32 bis +131 °F)
• Lagertemperatur: -40 bis +70 °C (-40 bis +158 °F)
• Verschmutzungsgrad: Grad 2, IEC 60664-1
• Korrosionsschutz: ISA-S71.04: G3
• Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
• Maximale Umgebungstemperatur: 55 °C (131 °F) für vertikale Montage in kompakter MTU, ansonsten 40 °C (104 °F).
• Schutzklasse: IP20 gemäß IEC 60529
• Mechanische Betriebsbedingungen: IEC/EN 61131-2
• EMV : EN 61000-6-4, EN 61000-6-2
• Überspannungskategorien: IEC/EN 60664-1, EN 50178
• Geräteklasse: Klasse I gemäß IEC 61140 (erdgeschützt)
• RoHS-Konformität: RICHTLINIE/2011/65/EU (EN 50581:2012)
• WEEE-Konformität: RICHTLINIE/2012/19/EU

Kompatibilität

• Verwenden mit: MTU TU810, TU812, TU814, TU830
• Codierungscode : AA

Dimensionen und Gewicht

• Breite : 45 mm (1,77 Zoll)
• Tiefe: 102 mm (4,01 Zoll), 111 mm (4,37 Zoll) einschließlich Stecker
• Höhe : 119 mm (4,7 Zoll)
• Gewicht : 0,18 kg (0,4 Pfund)
