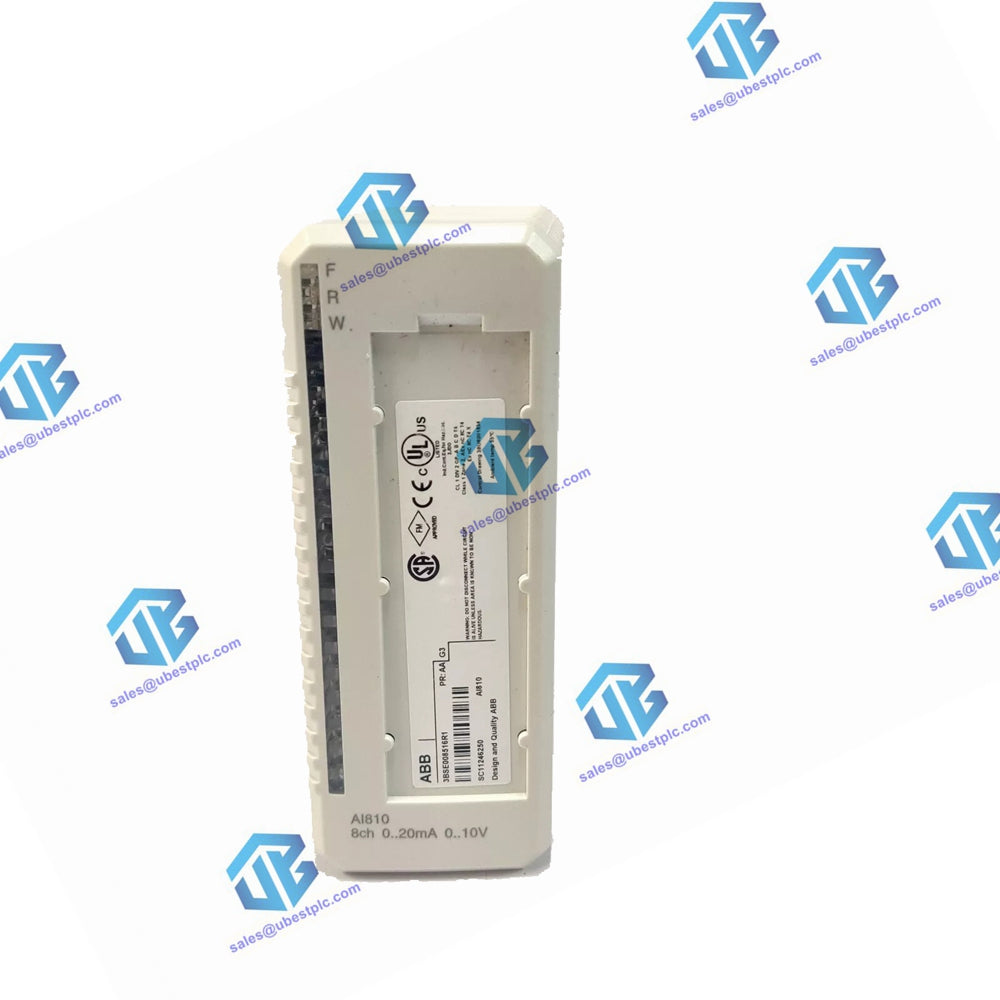

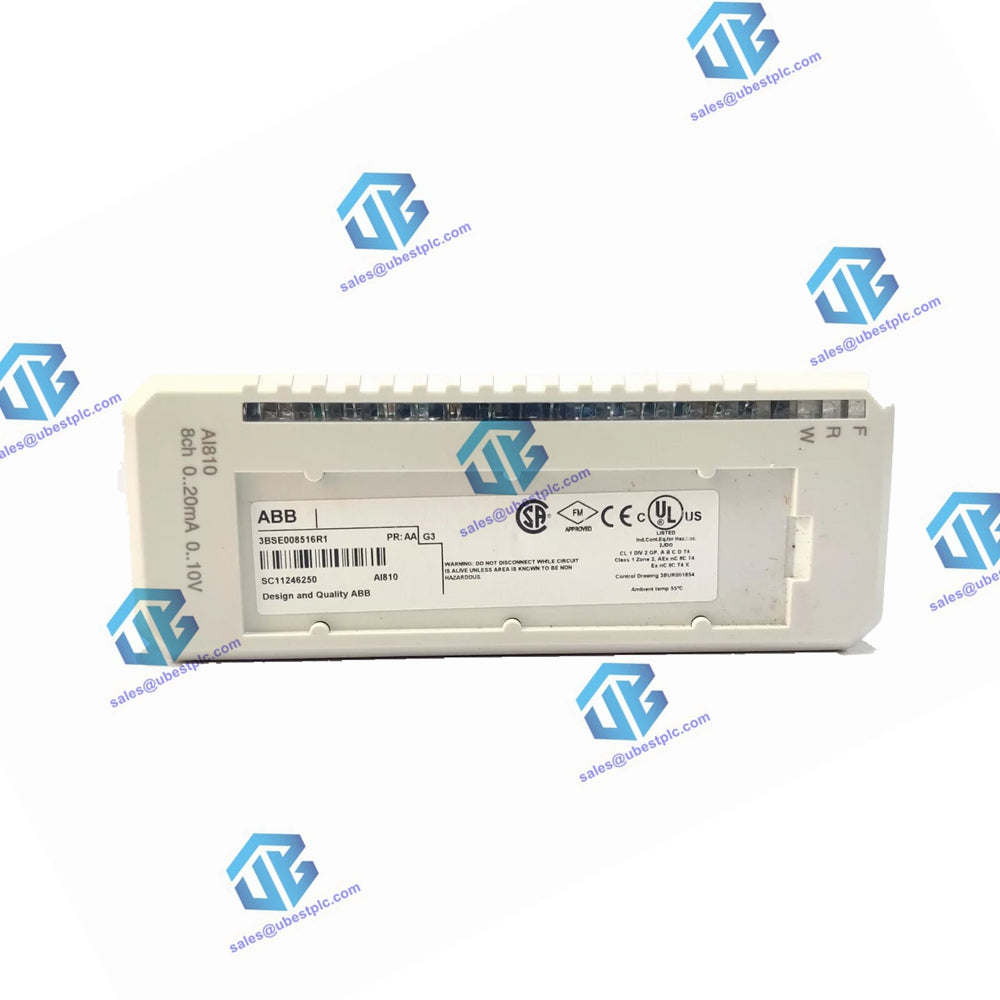

Funktionen und Vorteile

• 8 Kanäle für 0...20 mA, 4...20 mA, 0...10 V oder 2...10 V DC, Single-Ended-Unipolar-Eingänge
• 1 Gruppe von 8 Kanälen, isoliert von der Erde
• 12-Bit-Auflösung
• Eingangs-Shunt-Widerstände sind durch einen PTC-Widerstand auf 30 V geschützt
• Analogeingänge sind gegen ZP oder +24 V kurzschlussfest
• Der Eingang hält der HART-Kommunikation stand.

Allgemeine Informationen

• Artikelnummer: 3BSE008516R1
• Typ: Analogeingang
• Signalspezifikation: 0..20mA, 4..20mA, 0..10V, 2..10V
• Anzahl der Kanäle: 8
• Signaltyp: Unipolar Single-Ended
• Mechanik: S800

Detaillierte Daten

• Auflösung: 12 Bit
• Eingangsimpedanz: 290 kΩ (Spannungseingang), 230 - 275 kΩ (Stromeingang)
• Isolierung: Gruppenweise von Erde isoliert
• Unter-/Überbereich: -5 % / +15 %
• Fehler: Max. 0,1 %
• Temperaturdrift: Spannung: Typ. 70 ppm/°C max. 100 ppm/°C; Strom: Typ. 50 ppm/°C max. 80 ppm/°C
• Eingangsfilter (Anstiegszeit 0-90%): 140 ms
• Aktualisierungszykluszeit: 8 ms
• Strombegrenzung: Die Sendeleistung kann durch die MTU strombegrenzt werden
• Maximale Feldkabellänge: 600 Meter (656 Yards)
• Max. Eingangsspannung (zerstörungsfrei): 30 V Gleichstrom
• NMRR, 50 Hz, 60 Hz: > 40 dB
• Bemessungsisolationsspannung: 50 V
• Dielektrische Prüfspannung: 500 V Wechselstrom.
• Verlustleistung: 1,5 W
• Derzeitiger Verbrauch:
  • +5 V Modulbus: 70 mA
  • +24 V Modulbus: 40 mA
  • +24 V extern: 0

Diagnose

• Vordere LEDs: F(ehler), R(un), W(arnung)
• Überwachung: Interne Stromversorgung
• Statusanzeige der Überwachung: Modulfehler, Modulwarnung, Kanalfehler

Umwelt und Zertifizierung

• CE-Kennzeichnung: Ja
• Elektrische Sicherheit: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
• Gefahrenbereich: C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2
• Marine-Zertifizierung: ABS, BV, DNV, LR
• Temperatur, Betrieb: 0 bis +55 °C (+32 bis +131 °F), Zulassungen werden für +5 bis +55 °C erteilt
• Temperatur, Lagerung: -40 bis +70 °C (-40 bis +158 °F)
• Verschmutzungsgrad: Grad 2, IEC 60664-1
• Korrosionsschutz: ISA-S71.04: G3
• Relative Luftfeuchtigkeit: 5 bis 95 %, nicht kondensierend
• Maximale Umgebungstemperatur: 55 °C (131 °F), bei vertikaler Montage in kompakter MTU 40 °C (104 °F)
• Schutzklasse: IP20 gemäß IEC 60529
• Mechanische Betriebsbedingungen: IEC/EN 61131-2
• EMV: EN 61000-6-4, EN 61000-6-2
• Überspannungskategorien: IEC/EN 60664-1, EN 50178
• Geräteklasse: Klasse I gemäß IEC 61140; (erdgeschützt)
• RoHS-Konformität: RICHTLINIE/2011/65/EU (EN 50581:2012)
• WEEE-Konformität: RICHTLINIE 2012/19/EU

Kompatibilität

• Verwendung mit MTU TU810, TU812, TU814, TU818, TU830, TU833, TU835, TU838, TU850
• Codierung: AE

Maße

• Breite: 45 mm (1,77 Zoll)
• Tiefe: 102 mm (4,01 Zoll), 111 mm (4,37 Zoll) einschließlich Stecker
• Höhe: 119 mm (4,7 Zoll)
• Gewicht: 0,2 kg (0,44 Pfund)
