Beschreibung

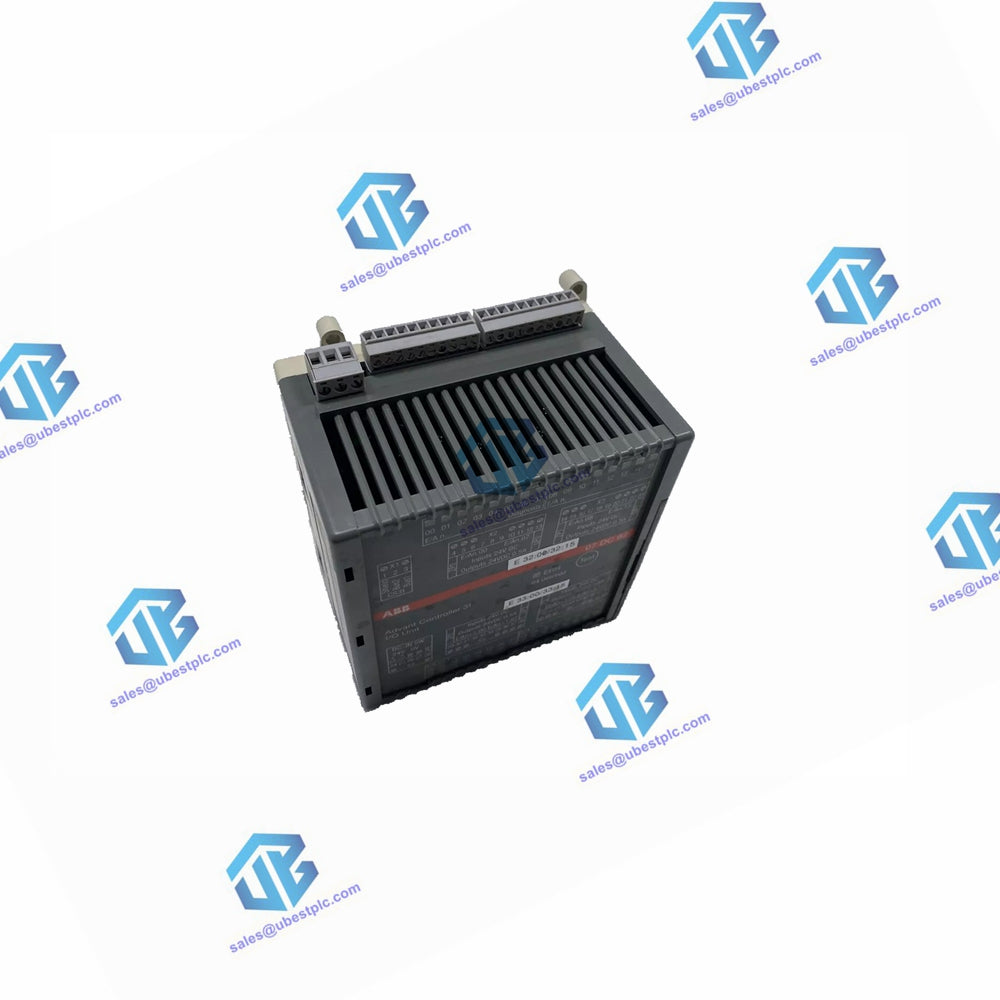

Das ABB 07DC92 ist ein digitales Ein-/Ausgabemodul, das für den Einsatz als Remote-Modul am CS31-Systembus konzipiert ist. Es umfasst 32 konfigurierbare Ein-/Ausgänge, die jeweils mit 24 V DC betrieben werden und in 4 galvanisch isolierten Gruppen organisiert sind. Auf diese Gruppen kann einzeln als Eingabe, Ausgabe oder wieder lesbare Ausgabe (kombinierte Eingabe/Ausgabe) zugegriffen werden. Das Modul verfügt über Ausgänge auf Transistorbasis mit einer Nennlast von 0,5 A, die gegen Überlast und Kurzschluss geschützt sind. Das Modul belegt zwei digitale Adressen für Ein- und Ausgänge am CS31-Systembus und kann bei Bedarf auch als reines Ausgangsmodul konfiguriert werden.

Merkmale

• Konfigurierbare I/O-Kanäle: 32 Kanäle, die einzeln als Eingänge, Ausgänge oder wieder lesbare Ausgänge konfiguriert werden können.
• Transistorausgänge: Ausgänge mit einer Nennlast von 0,5 A, geschützt gegen Überlast und Kurzschluss.
• Elektrische Isolierung: Jede der 4 E/A-Gruppen ist elektrisch voneinander und vom Rest der Einheit isoliert.
• CS31-Systembus-Schnittstelle: Gewährleistet eine zuverlässige Kommunikation innerhalb des Systems.
• Diagnosefunktionen: Bietet umfassende Diagnosefunktionen (siehe „Diagnose und Anzeigen“).
• LED-Anzeigen: 32 gelbe LEDs zeigen den Signalstatus der konfigurierbaren Ein- und Ausgänge an, zusätzlich gibt es eine rote LED für Fehlermeldungen.
• Einfache Konfiguration: Das Modul kann über einen Codierschalter konfiguriert werden, der sich unter der Schiebeabdeckung auf der rechten Gehäuseseite befindet.

Spezifikationen

• Betriebstemperatur: 0...55 °C
• Versorgungsspannung: 24 V DC
• Signalspannung für E/As: 24 V DC
• Stromverbrauch ohne Last: Max. 0,15 A
• Nennlast für Versorgungsklemmen: Max. 4,0 A
• Verlustleistung (Ausgänge ohne Last): Max. 5 W
• Verlustleistung (Ausgänge unter Last): Max. 10 W
• Schutz vor umgekehrter Polarität: Ja
• Leiterquerschnitt:
  • Stromversorgung: Max. 2,5 mm²
  • CS31-Systembus: Max. 2,5 mm²
  • Signalanschlüsse: Max. 1,5 mm²
  • E/A-Gruppenversorgung: Max. 1,5 mm²
• Anzahl konfigurierbarer E/As: 32
• Elektrische Isolierung:
  • CS31-Systembus vom Rest der Einheit
  • Jede E/A-Gruppe von anderen Gruppen und dem Rest der Einheit
• I/O-Gruppenversorgung: Jede Gruppe wird einzeln versorgt.
• Schnittstelle: 1 CS31-Systembus-Schnittstelle
• Adresseinstellung: Codierschalter unter der rechten Gehäuseabdeckung
• Diagnose: Siehe Kapitel „Diagnose und Anzeigen“
• Betriebs- und Fehleranzeigen: Insgesamt 33 LEDs

Dimensionen und Gewicht

• Abmessungen: 140 x 120 x 85 mm
• Gewicht: Ungefähr 0,6 kg (1,32 lbs)

Das digitale Ein-/Ausgabemodul 07DC92 von ABB bietet flexible Konfiguration, robuste Leistung und zuverlässige Diagnose und ist damit eine wesentliche Komponente für industrielle Automatisierungssysteme.
