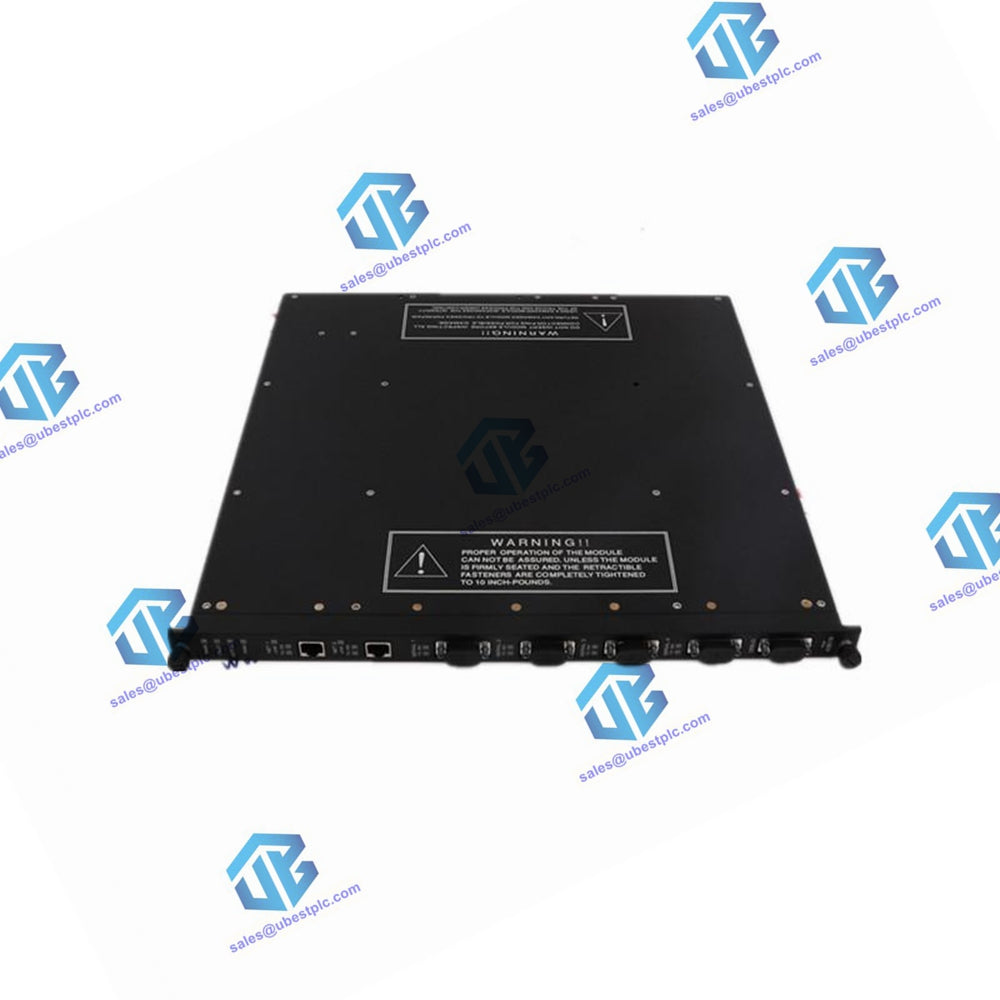

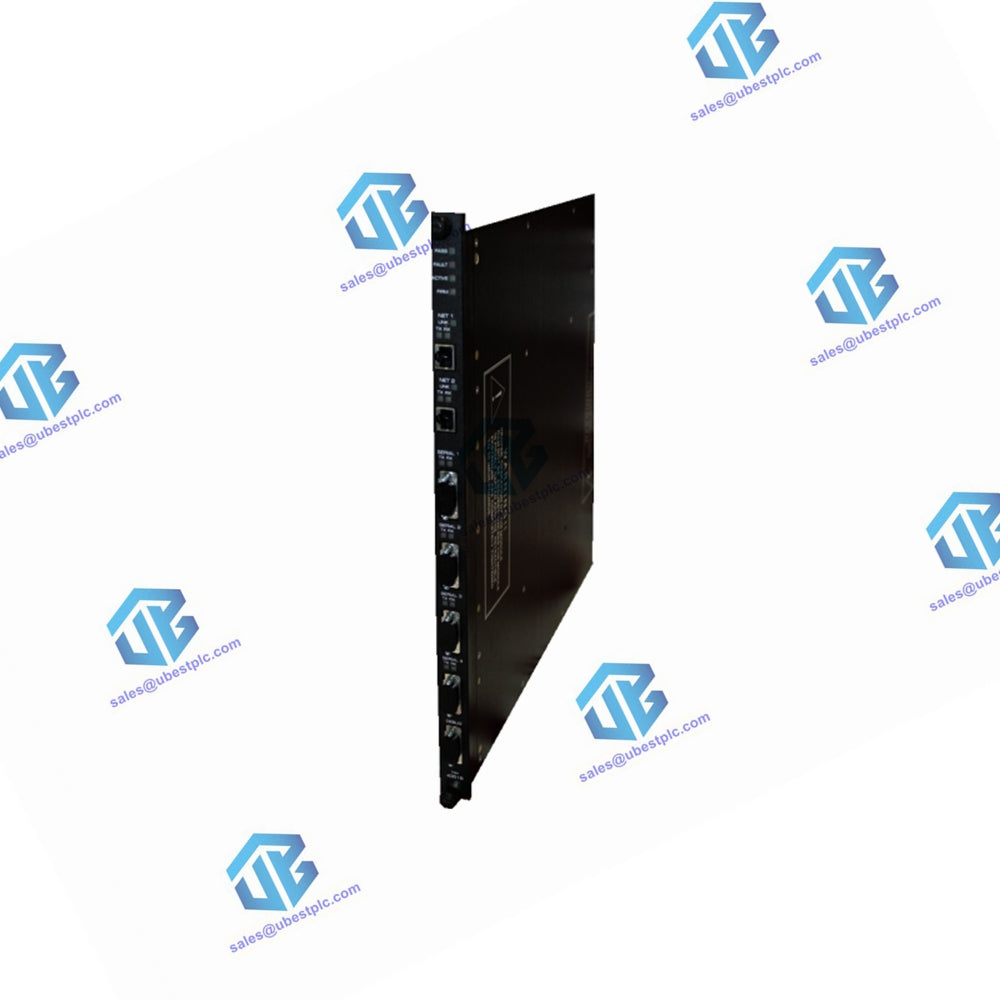

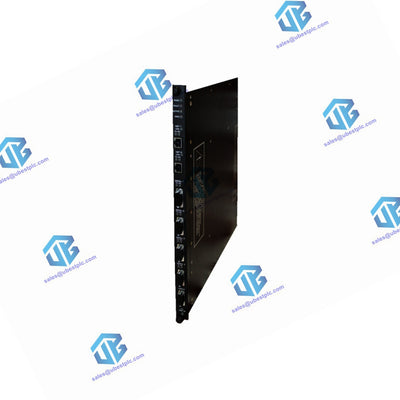

3805E Invensys Triconex Analog-Ausgangsmodul

Gemeinsame Spezifikationen:

• Farbcode: Erbsengrün
• Anzahl der Ausgangspunkte: 8, DC-gekoppelte Ausgänge mit gemeinsamer Rückleitung
• Auflösung: 12 Bit
• Ausgangsstrombereich: 4–20 mA (+6 % Überbereich)
• Ausgangsüberschreitungsfähigkeit: 2–21,2 mA
• Ausgangsgenauigkeit: Weniger als 0,25 % des Vollskalenbereichs (FSR) (0–21,2 mA), von 0 °C bis 60 °C
• Externe Schleifenleistung:
  • Maximal: +42,5 V Gleichspannung
  • Nominal: +24 VDC (Verpolungsschutz)
• Leistungsanforderung für die Ausgangsschleife:
  • 250 Ω Last: > 20 V (mindestens 1 A)
  • 500 Ω Last: > 25 V (mindestens 1 A)
  • 750 Ω Last: > 30 V (mindestens 1 A)
  • 1000 Ω Last: > 35 V (mindestens 1 A)
• Ausgangsüberspannungsschutz: +42,5 VDC kontinuierlich, 0 VDC kontinuierlich
• Umschaltzeit bei Kanalausfall: 10 ms (typisch), 20 ms (maximal)
• Statusanzeige:
  • Modulstatus: Bestanden, Fehler, Aktiv, Laden
  • Schleifenstromstatus (Pwr1, Pwr2): Erkennt das Vorhandensein von Schleifenstrom (> 20 VDC), nicht die Angemessenheit für die angeschlossene Last
