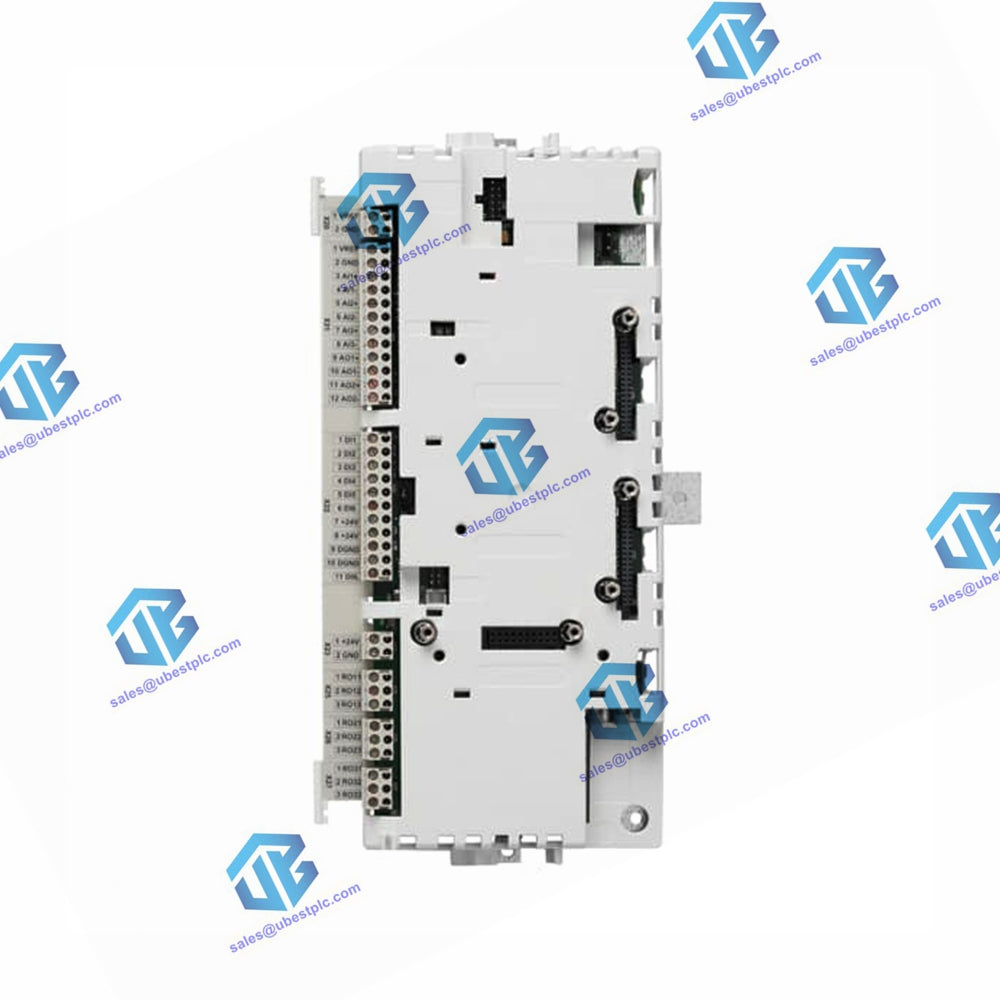

RDCU-12C ABB Drive Control Unit 3AUA0000036521

Общ:

• Монтаж

  • Върху DIN монтажна шина 35 × 7,5 mm

• Корпусни материали

  • Поцинкована стомана (основа); ABS/PC (капак)

Видове конектори:

• X20 (Изход за постоянно напрежение): 2-полюсен разглобяем винтов клемен блок
• X21 (Аналогов I/O): Четири 3-полюсни разглобяеми клемни блока с винт
• X22 (Цифрови входове): Един 3-полюсен и два 4-полюсни разглобяеми клемни блока с винт
• X23 (24 VDC изход): 2-полюсен разглобяем клемен блок с винт
• X25-X27 (Релейни изходи): Три 3-полюсни разглобяеми клемни блока с винт
• X31 (слот 1), X32 (слот 2): 38-щифтов конектор (женски), стъпка 2 mm
• X33 (DDCS): 20-щифтов конектор (женски), стъпка 2,54 mm
• X34 (24 VDC захранване): 3-полюсен разглобяем винтов клемен блок
• X39 (Контролен панел): 12-щифтов конектор (мъжки), стъпка 2,54 mm
• V57, V68 (PPCS връзка): Оптичен предавател/приемник (10 MBd)

Изход за постоянно напрежение (X20, X21:1):

• Напрежение: +10 VDC, 0, -10 VDC ±0,5% (Пълен обхват на скалата) при 25 °C (77 °F)
• Температурен коефициент: ±100 ppm/°C (±56 ppm/°F) макс.
• Максимално натоварване: 10 mA
• Приложим потенциометър: 1 до 10 kohm

Аналогови входове (X21):

• Два програмируеми входа за диференциален ток: (0 mA / 4 mA … 20 mA, Rin = 100 ohm)
• Един програмируем вход за диференциално напрежение: (-10 V / 0 V / 2 V … +10 V, Rin = 200 kohm)
• Тестово напрежение на изолацията: 500 VAC, 1 мин
• Разделителна способност: 0,025% (12 бита) за -10 V … +10 V, 0,5% (11 бита) за 0 … +10 V и 0…20 mA
• Неточност: ±0,5% (Пълен обхват на скалата) при 25 °C, Температурен коефициент: ±100 ppm/°C макс.

Аналогови изходи (X21):

• Два програмируеми токови изхода: 0 (4) … 20 mA, RL <700 ohm
• Разделителна способност: 0,1% (10 бита)
• Неточност: ±1% (Пълен обхват на скалата) при 25 °C, Температурен коефициент: ±200 ppm/°C (±111 ppm/°F) макс.

Цифрови входове (X22):

• Шест програмируеми цифрови входа: (обща маса: 24 VDC, -15% … +20%)
• Термисторен вход: 5 mA, <1,5 kohm "1" (нормална температура),> 4 kohm "0" (висока температура)
• Тестово напрежение на изолацията: 500 VAC, 1 мин
• Логически прагове: <8 VDC "0",> 12 VDC "1"
• Входен ток: DI1 до DI5: 10 mA; DI6: 5 mA
• Времеконстанта на филтриране: 1 ms

Изходна мощност 24 VDC (X23):

• Напрежение: 24 VDC ±10%, устойчиво на късо съединение
• Максимален изходен ток: 250 mA (без поставени допълнителни модули)

Релейни изходи (X25, X26, X27):

• Три програмируеми релейни изхода
• Превключващ капацитет: 8 A при 24 VDC или 250 VAC; 0,4 A при 120 VDC
• Тестово напрежение на изолацията: 4 kVAC, 1 мин

24 VDC захранване (X34):

• Напрежение: 24 VDC ±10%
• Типична консумация на ток (без допълнителни модули): 250 mA
• Максимална консумация на ток: 1200 mA (с поставени допълнителни модули)

Условия на околната среда:

• Работна температура: +0 … +60 °C (32…140 °F)
• Температура на съхранение: -40 … +70 °C (-40 … +158 °F)
