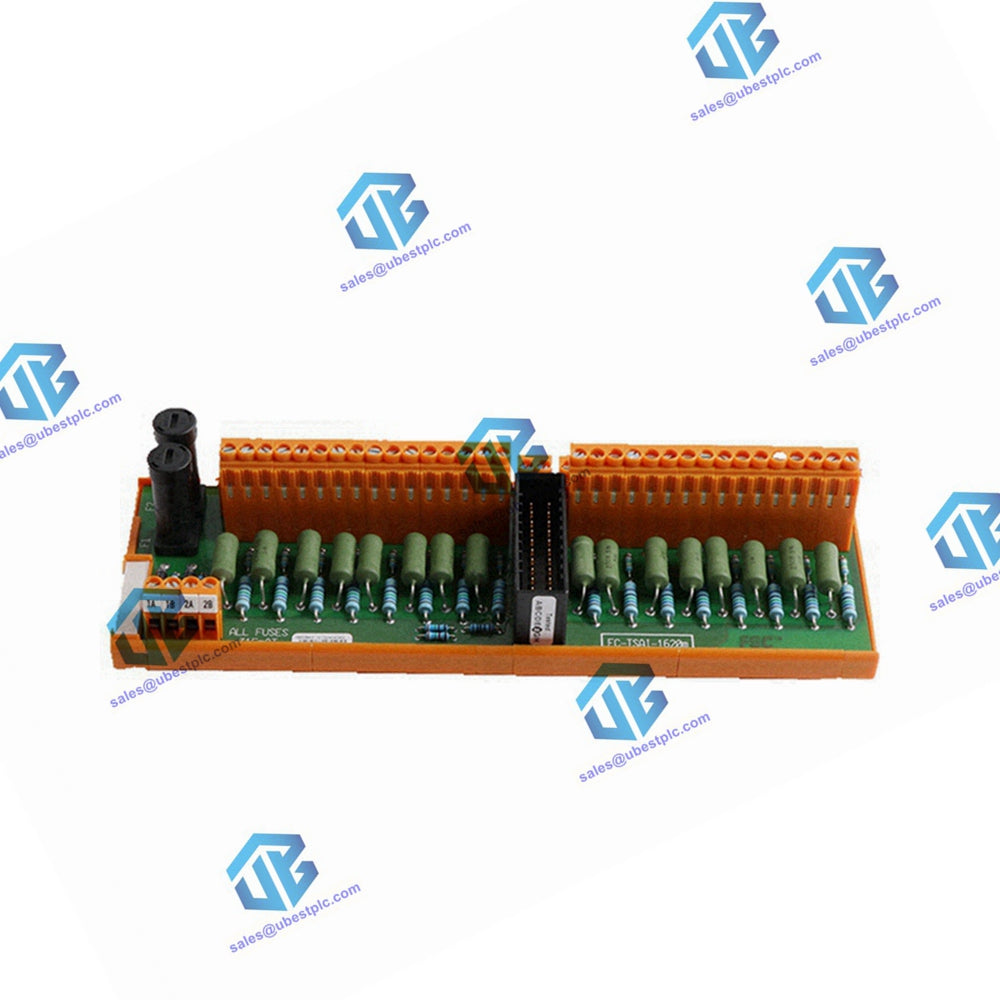

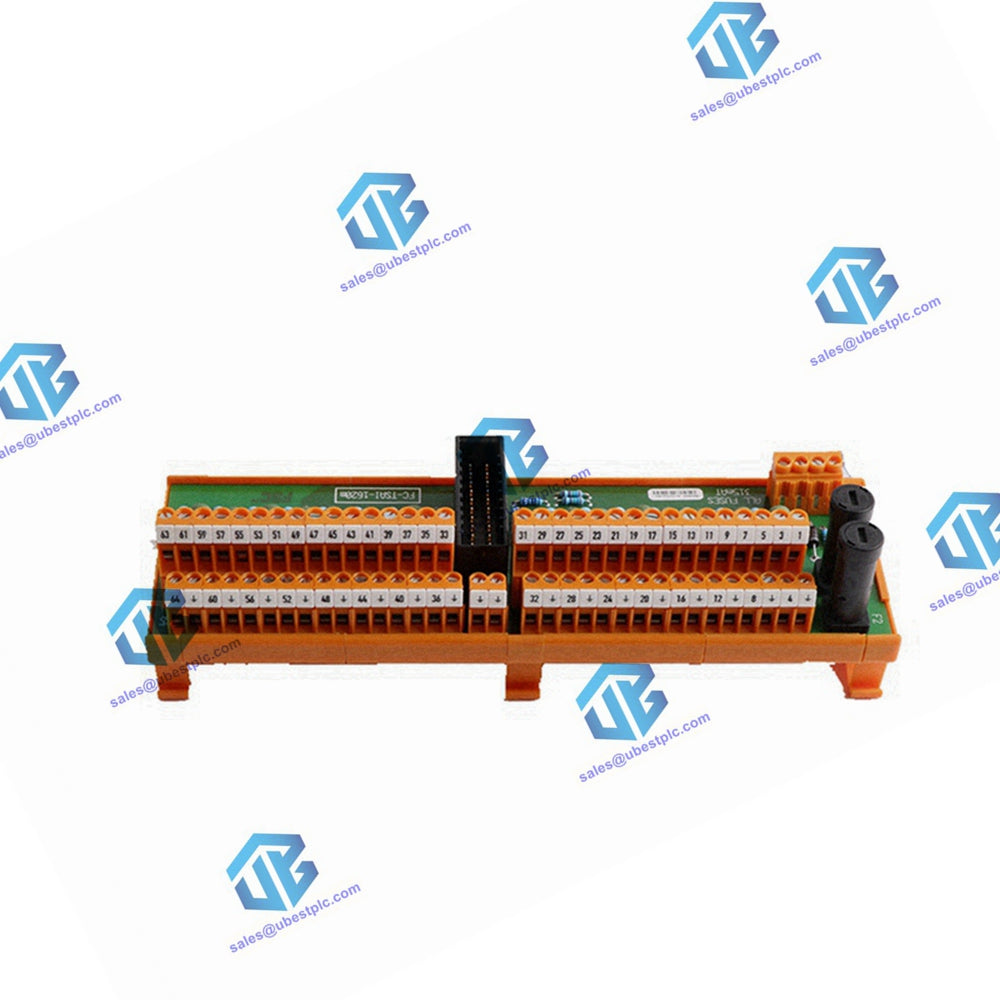

هانيويل FC-TSHART-1620M اتفاقية التجارة الحرة للإدخال التناظري الآمن

TSHART-1620m اتفاقية التجارة الحرة للإدخال التناظري الآمن مع واجهة HART (16 قناة)

تعمل وحدة TSHART-1620m كواجهة بين المكونات الميدانية (أجهزة الاستشعار، وما إلى ذلك) ووحدة الإدخال التناظرية الآمنة عالية الكثافة SAI-1620m في مدير السلامة. يتميز بواجهة HART، وهو يدعم الإشارات من المواقع الخطرة من الدرجة الأولى، القسم 2. مع ستة عشر قناة إدخال تناظرية، فهو مناسب لكل من التطبيقات المتعلقة بالسلامة وغير المتعلقة بالسلامة. تتصل هذه القنوات عبر كابل التوصيل البيني للنظام (SICC-0001/Lx) بزوج زائد من وحدات SAI-1620m.

وظائف رئيسيه:

• تحويل الإشارة: التحويل الخطي المباشر لإشارات المجال DC 0(4)-20 مللي أمبير إلى مستويات الإشارة لوحدة SAI-1620m.
• توافق HART: يتيح الاتصال بوحدات HART المتعددة من MTL أو Pepperl+Fuchs (P+F).
• توزيع الطاقة: يوفر توزيع إمدادات الطاقة لكل جهاز إرسال مع تحديد الجهد الكهربي الحالي، ومتوافق مع المنطقة الخطرة من الدرجة الأولى القسم 2.
• المراقبة: تمكن من مراقبة الطاقة الخارجية المتصلة بوحدة FTA.

معلومات تقنية:

عام:

• أرقام النوع: FS-TSHART-1620m، FC-TSHART-1620m
• الموافقات: CE، TUV، UL، CSA، FM

مدخل:

• عدد قنوات الإدخال: 16 (مجموعتان من 8 مع 0 فولت مشترك)
• متطلبات الطاقة: 30 فولت تيار مستمر خارجي، 3 مللي أمبير (بدون أحمال حلقة الإدخال)
• تيار الإدخال: 0-25 مللي أمبير
• مقاومة الإدخال: 250 أوم (± 1%)

انتاج:

• إلى أجهزة الإرسال السلبية (Vext):
  • مقاومة الخرج: 270 أوم (± 5%)
  • تيار الإشعال لكل قناة: <120 مللي أمبير عند 30 فولت تيار مستمر
• إلى وحدة SAI-1620m:
  • جهد الخرج: 0-4 فولت تيار مستمر
  • الدقة: 0.10%
• إلى وحدة HART المتعددة:
  • جهد الخرج: الحد الأقصى. 5 فولت الذروة الذروة
  • مقاومة السلسلة: > 100 nF

الصمامات:

• تصنيف الصمامات: 315 مللي أمبير
• أبعاد المصهر: 5x20 ملم
• تصنيف الجهد المتردد: 125 فولت
• الحد الأقصى لتيار الإخراج لكل فيوز: 220 مللي أمبير
• الشركة المصنعة: SOC
• الشركة المصنعة PN: MQ2 315 مللي أمبير

بدني:

• أبعاد الوحدة: 250 × 70 × 60 ملم (9.84 × 2.76 × 2.36 بوصة)
• قضبان DIN EN: TS32 / TS35 × 7.5
• طول السكة المستخدمة: 251 ملم (9.87 بوصة)

نهاية:

• محطات المسمار:
  • الأعلى. حجم السلك: 2.5 ملم² (AWG 14)
  • طول الشريط: 7 ملم (0.28 بوصة)
  • عزم الدوران المشدود: 0.5 نيوتن متر (0.37 قدم - رطل)

مواصفات إشارة المجال للدوائر الميدانية غير التحريضية، الفئة الأولى القسم 2:

الهيدروجين (المجموعة أ و ب):

• الأعلى. محاثة الحلقة: 6 مللي أمبير
• الأعلى. سعة الحلقة: 0.25 ميكروفاراد

غير الهيدروجين (المجموعة ج و د):

• الأعلى. محاثة الحلقة: 20 مللي أمبير
• الأعلى. سعة الحلقة: 5 ميكروفاراد

TSHART-1620m عبارة عن وحدة FTA موثوقة لتطبيقات الإدخال التناظرية الآمنة مع واجهة HART، مصممة لسهولة التثبيت على قضبان DIN EN والاتصال الآمن عبر أطراف المسمار. فهو يضمن تحويل الإشارة بدقة وتوزيع فعال للطاقة، ومناسب للبيئات الخطرة.
