Ürüne Genel Bakış

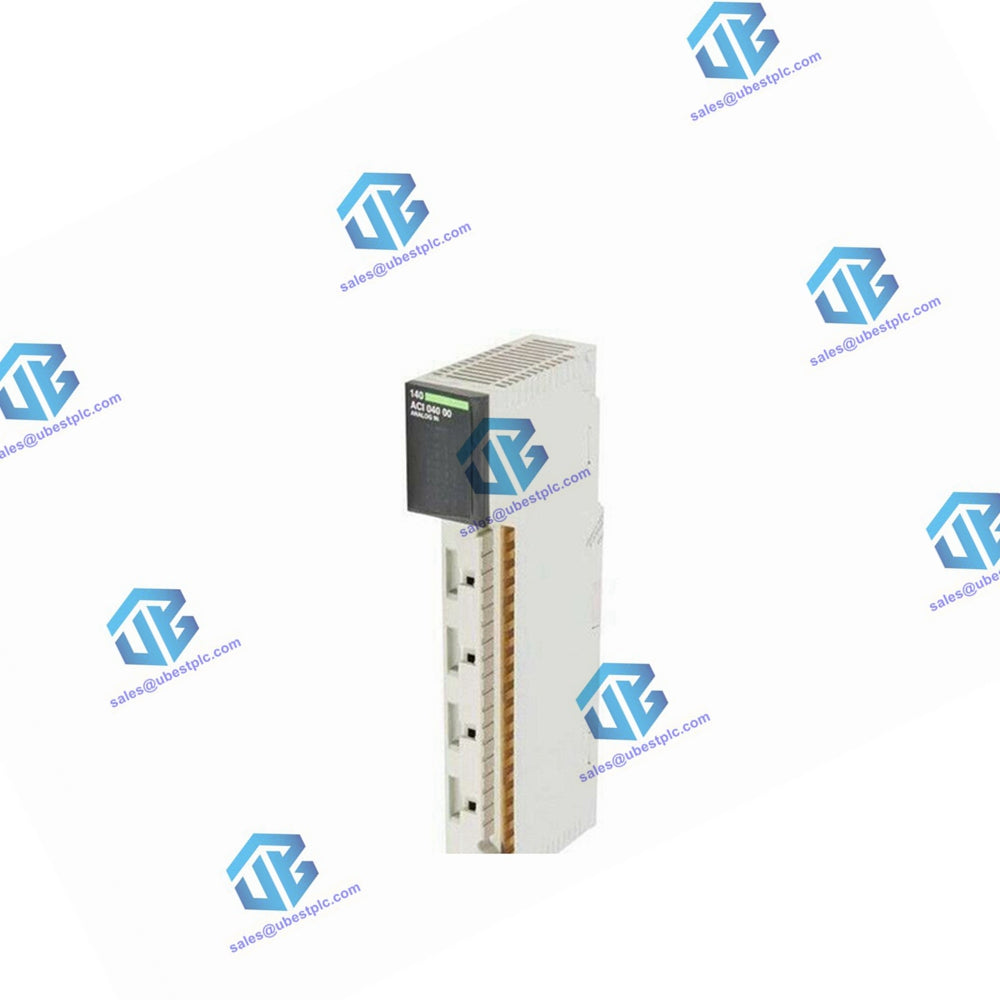

Ürün Adı: 140ACI04000 Analog Giriş Modülü Modicon Quantum

Temel özellikleri

• Ürün Yelpazesi: Modicon Quantum otomasyon platformu
• Ürün veya Bileşen Türü: Analog giriş modülü
• Filtre Türü: Tek kutuplu alçak geçiş - 34 Hz'de 3 dB +/- %25

Tamamlayıcı Özellikler

• Analog Giriş Numarası: 16
• Giriş Türü: Diferansiyel
• Adresleme Gereksinimi: 17 giriş kelimesi
• Analog Giriş Çözünürlüğü:
  • 0...16000 sayım (4...20 mA)
  • 0...20000 sayım (0...20 mA)
  • 0...25000 sayım (0...25 mA)
  • 0...4095 sayım (4...20 mA)
• Mutlak Maksimum Giriş: 30 mA
• Giriş Empedansı: 250 Ohm
• Mutlak Doğruluk Hatası: Tam ölçeğin +/- %0,125'i
• Doğrusallık Hatası:
  • +/- 12 µA maks (4...20 mA)
  • +/- 6 µA maks (0...20 mA)
  • +/- 6 µA maks (0...25 mA)
• Sıcaklığa Göre Doğruluk Kayması:
  • Tam ölçeğin +/- %0,0025'i/°C
  • <= Tam ölçeğin %0,0050'si/°C
• Ortak Mod Reddi: > -90 dB 60 Hz
• Kanallar ve Veri Yolu Arasında İzolasyon: 60 s için 1780 V AC
• Güncelleme Süresi: 15 ms (2 kablo/4 kablo)
• Hata Türü: Kablo kopması (4...20 mA)
• İşaretleme: CE
• Yerel Sinyalizasyon:
  • 1 LED yeşil (bus iletişimi mevcut, Aktif)
  • 1 LED kırmızı (harici arıza)
  • 16 LED yeşil (kanal açık)
  • 16 LED kırmızı (kanal hatası)

elektriksel özellikler

• Bara Akım Gereksinimi: 360 mA
• Güç Tüketimi: 5 W

Fiziksel özellikler

• Modül Formatı: Standart
• Ürün Ağırlığı: 0,3 kg

Çevresel Özellikler

• Standartlar: CSA C22.2 No 142, UL 508
• Ürün Sertifikaları: CUL, FM Sınıf 1 Bölüm 2
• Elektrostatik Boşalmaya Karşı Direnç:
  • 4 kV kontak (IEC 801-2)
  • Yayında 8 kV (IEC 801-2)
• Elektromanyetik Alanlara Direnç: 10 V/m 80...1000 MHz (IEC 801-3)
• Çalışma için Ortam Hava Sıcaklığı: 0...60 °C
• Depolama için Ortam Hava Sıcaklığı: -40...85 °C
• Bağıl Nem: %95, yoğunlaşmasız
• Çalışma Yüksekliği: <= 5000 m

Sürdürülebilirlik

• Sürdürülebilir Teklif Durumu: Yeşil Premium ürün
• RoHS Uyumluluğu: 0825'ten beri uyumludur
• REACh Referansı: Eşiğin üzerinde SVHC içermiyor
• Ürün Çevre Profili: Mevcut
• Ürün Kullanım Ömrü Sonu Talimatları: Mevcut

Bağlantılar ve Şema

• Yüksek Yoğunluklu Analog Giriş Modülü (16 Kanallı)
• Kablo Şeması: N/C Bağlı Değil
• Kanaldan Kanala Maksimum Çalışma Gerilimi: 30 Vdc'yi aşamaz
