Ürün Açıklaması

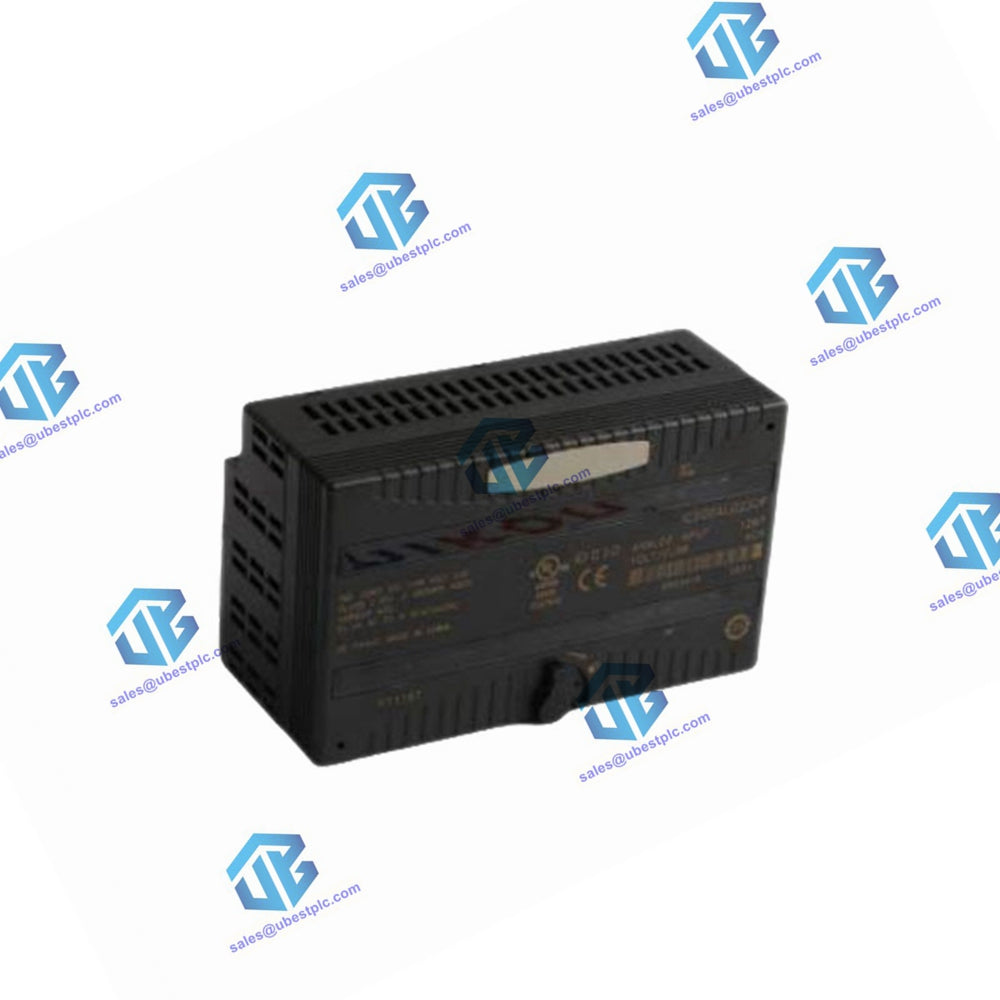

Analog Giriş Modülü IC200ALG260 / BXIOAI8
8 voltaj girişine veya 8 akım girişine arayüz sağlar.

ANALOG GİRİŞ 12BIT VOLT/AKIM CH
Modül, arka panel güç kaynağından güç alır. Modülün çalışması için harici güç kaynağına gerek yoktur. Kullanıcının alıcı-vericilerine yönelik güç, harici bir kaynaktan sağlanmalıdır.

Teşhis

Modül, saha tarafındaki devreler için Dahili Güç Kaybı arızasını bildirir.

LED Göstergeler

• INT PWR LED'i: Analog saha tarafındaki devreler için dahili olarak üretilen saha gücünün varlığını gösterir.
• OK LED'i: Modüle arka panel gücü verildiğini gösterir.

Yapılandırma Parametreleri

• Gerilim veya akım modunu ve gerilim modunda tek kutuplu veya iki kutuplu çalışmayı yapılandırmak için taşıyıcı terminallerdeki iki atlama kablosu kullanılabilir.
• Bir atlama kablosu voltaj veya akım çalışma modunu seçer.
  • Bu jumper bağlandığında modül 4mA ila 20mA aralığındaki akım girişlerini kabul eder.
  • Hiçbir jumper takılı olmadığında modül -10VDC ila +10VDC girişlerini kabul eder.
• Gerilim modunda, 0 ila 10VDC aralığını seçmek için taşıyıcıdaki başka bir atlama kablosu kullanılabilir.

Kurulum Öncesi Kontrol

Tüm nakliye konteynırlarını hasar açısından dikkatlice inceleyin. Herhangi bir ekipman hasar görürse derhal teslimat servisine haber verin. Hasarlı nakliye konteynerini teslimat hizmetinin incelemesi için saklayın. Ekipmanı ambalajından çıkardıktan sonra tüm seri numaralarını kaydedin. Sistemin herhangi bir parçasını taşımak veya nakletmek gerekebileceği ihtimaline karşı nakliye kaplarını ve ambalaj malzemelerini saklayın.

Modül Özellikleri

• Kanallar:
• • IC200ALG260 / BXIOAI8: 8 tek uçlu, tek grup
• Modül Kimliği :
  • IC200ALG260 / BXIOAI8 : FFFF9008
• İzolasyon :
  • Lojik (optik) ve çerçeve topraklamasına kullanıcı girişi: 250VAC sürekli; 1 dakika boyunca 1500VAC
  • Gruptan gruba: Geçerli değil
  • Kanaldan kanala: Yok
• LED Göstergeler :
  • INT PWR LED'i: Dahili olarak üretilen alan gücünün mevcut olduğunu gösterir.
  • Tamam LED'i: Arka panel gücünün mevcut olduğunu gösterir.
• Arka Panel Akım Tüketimi :
  • IC200ALG230 / BXIOAI4: 5V çıkış: 125mA maks.
  • IC200ALG260 / BXIOAI8: 5V çıkış: 130mA maks.
• Harici Güç Kaynağı : Yok
• Termal Değer Kaybı : Yok
• Yapılandırma Parametreleri: Aralık seçimi, Mod seçimi (taşıyıcıdaki atlama telleri)
• Teşhis: Dahili Güç Kaybı

Giriş Özellikleri: Gerilim Modu (Varsayılan)

• Giriş gerilimi :
  • Çift kutuplu: +/-10VDC (varsayılan)
  • Tek kutuplu: 0 ila 10V (yapılandırılabilir)
• Giriş Empedansı: 126kOhm maksimum
• 25 derece C'de doğruluk :
  • Tam ölçeğin tipik +/-%0,3'ü
  • Tam ölçeğin maksimum +/-%0,5'i
• 0 ila 60 derece C'de doğruluk :
  • Tam ölçeğin maksimum +/-%1'i
• Çözünürlük :
  • Bipolar mod: 2,5mV = 8 sayım
  • Tek kutuplu mod: 2,5mV = 8 sayım
• Filtre Yanıtı: 5.0ms
• Modül Başına Güncelleme Oranı: 0.4ms
• Ortak Mod Gerilimi : 0 V
• Kanaldan Kanala Çapraz Konuşma Reddi: minimum 30dB

Giriş Özellikleri: Geçerli Mod

• Giriş Akımı : 4 - 20mA
• Giriş Empedansı: Maksimum 200 Ohm
• 25 derece C'de doğruluk :
  • Tam ölçeğin tipik +/-%0,3'ü
  • Tam ölçeğin maksimum +/-%0,5'i
• 0 ila 60 derece C'de doğruluk :
  • Tam ölçeğin maksimum +/-%1'i
• Çözünürlük : 4μA = 8 sayım
• Filtre Yanıtı : 5 ms
• Modül Başına Güncelleme Oranı: 0.4ms
• Kanaldan Kanala Çapraz Konuşma Reddi: minimum 30dB
