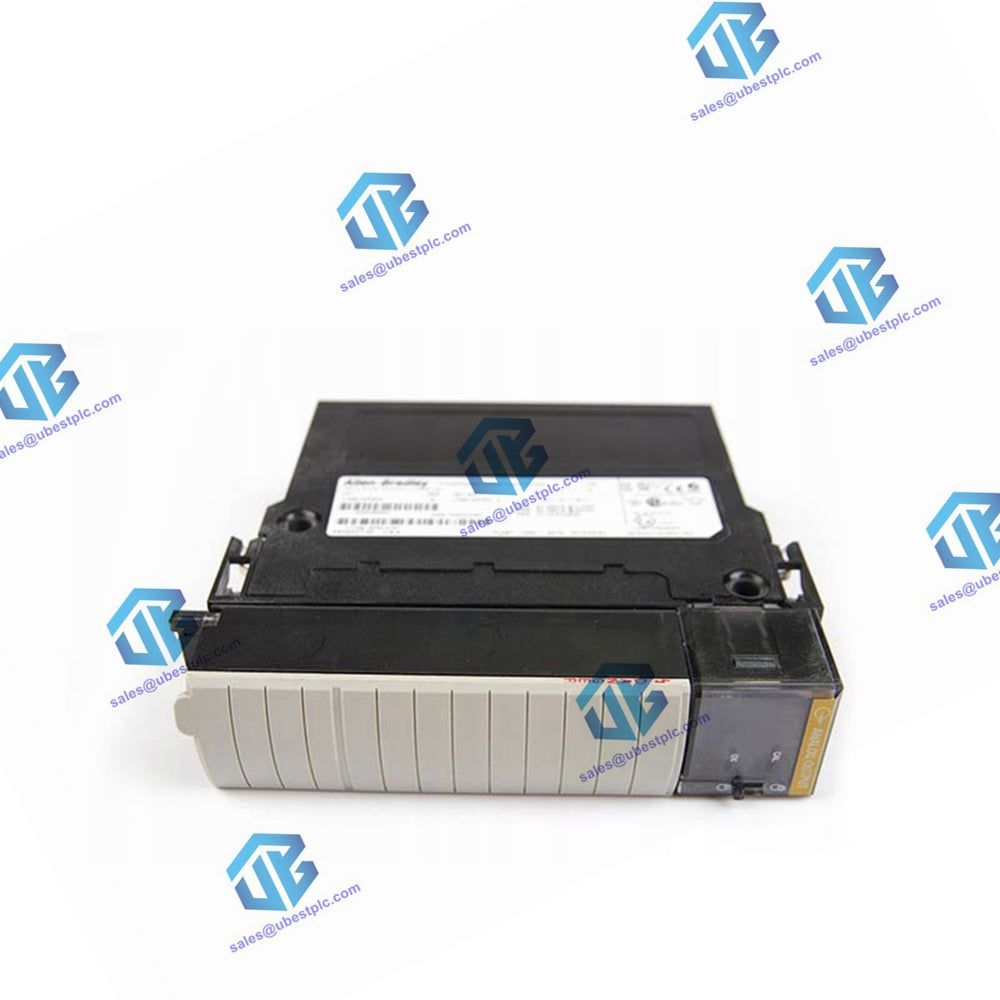

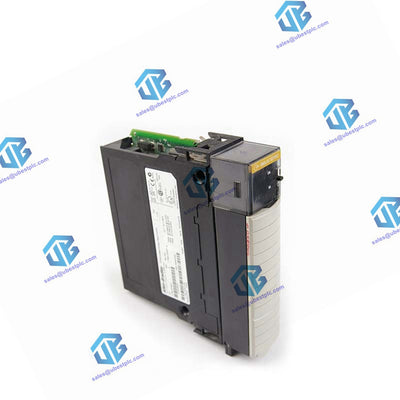

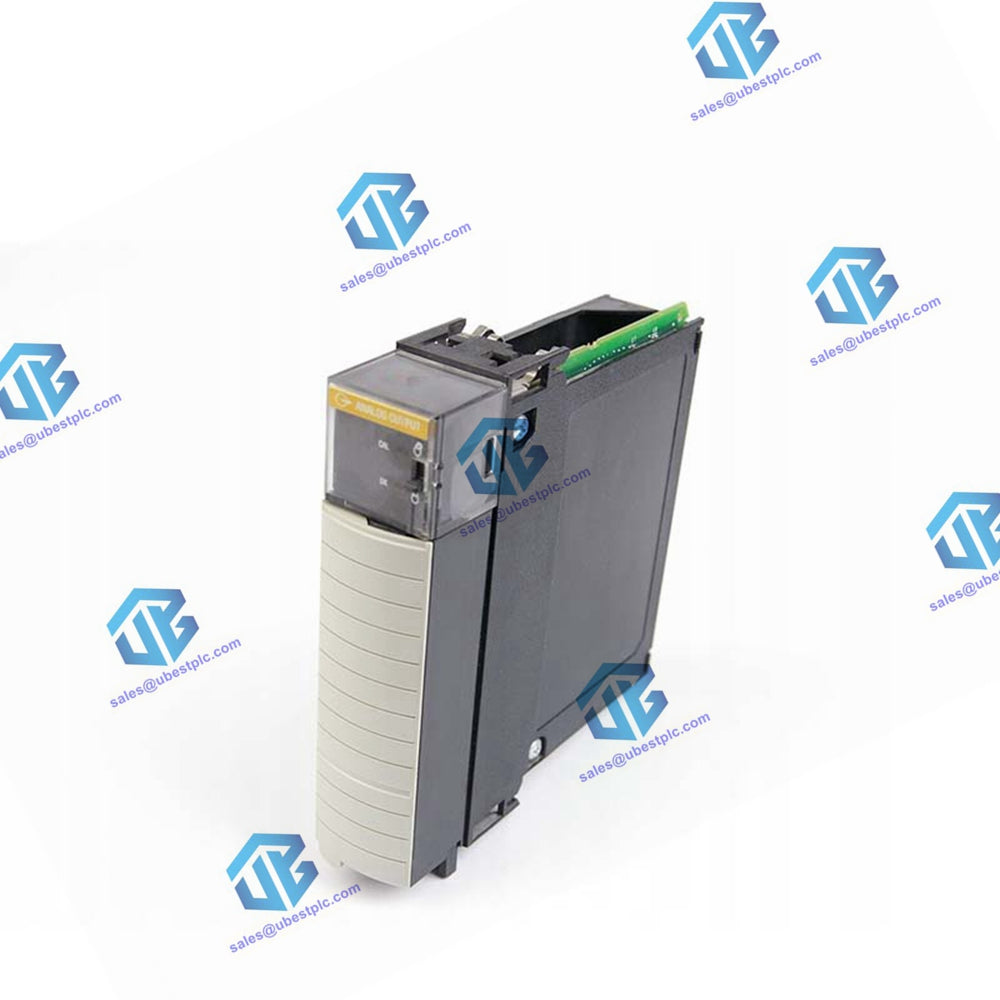

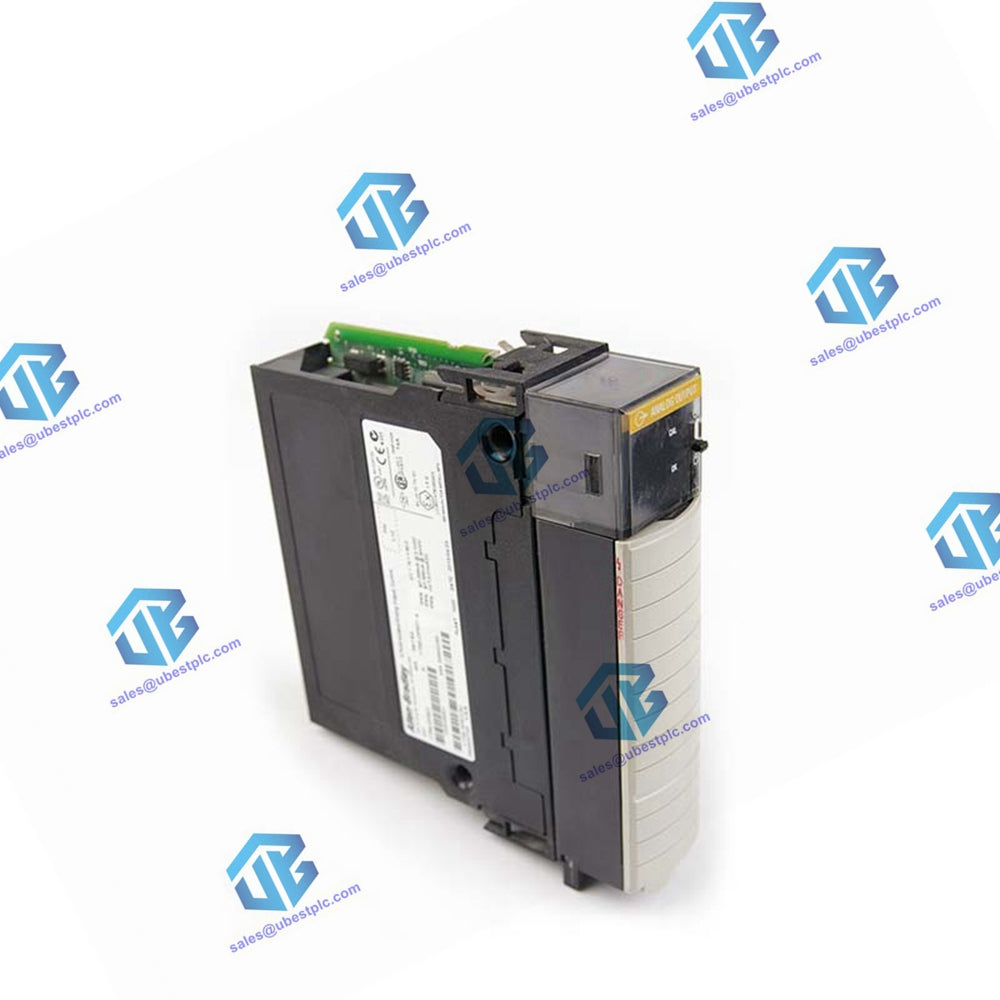

ControlLogix 1756-OF6CI Modülüne Genel Bakış

ControlLogix 1756-OF6CI, endüstriyel otomasyon sistemlerinde hassas akım çıkışı için tasarlanmış, yüksek performanslı, 6 noktalı izole bir analog çıkış modülüdür. Bu modül, ControlLogix sistemleri içerisinde doğru ve güvenilir sinyal dönüşümü ve iletimi sağlar.

Elektriksel Özellikler

• Aralık : 0mA - 21mA
• Önemli Bit Sayısı: 13 bit
• Çözünürlük : 2,7μA
• Mevcut Aralık : 0mA - 20mA
• Düşük Sinyal ve Kullanıcı Sayısı: 0mA / -32768 sayım
• Yüksek Sinyal ve Kullanıcı Sayısı: 21,074mA / 32767 sayım
• Önerilen Cihaz Aralıkları: 1,0μA'dan daha iyi çözünürlüğe sahip DMM

Çıkış Özellikleri

• Çıktı Sayısı: 6 ayrı ayrı izole edilmiş kanal
• Çıkış Akımı Aralığı : 0 ila 21mA
• Akım Çözünürlüğü: 21mA (2,7μA) boyunca 13 bit
• Veri Formatı: Sola dayalı, 2'ye tümleyen – Tamsayı modu; IEEE 32 bit – Kayan nokta modu
• Çıkış Aşırı Gerilim Koruması: maksimum 24V ac/dc
• Çıkış Kısa Devre Koruması: Elektronik akım 21 mA veya daha azıyla sınırlıdır
• Çıktı Yerleşme Süresi: Dirençli yüklerde <2 ms - nihai değerin %95'i
• Kalibre Edilmiş Doğruluk: 4mA ila 21mA aralığının %0,1'inden daha iyi
• Kalibrasyon Aralığı : 12 ay
• Sıcaklıkla Çıkış Ofset Kayması: 1 μA/°C
• Sıcaklıkla Kazanç Kayması: Tipik: 60 ppm/°C, En kötü durum: 100 ppm/°C
• Tam Sıcaklık Aralığında Modül Hatası: aralığın %0,6'sı
• Tüm Kanallar için Minimum Modül Tarama Süresi: Minimum 25 ms (Kayan nokta modu), minimum 10 ms (Tamsayı modu)

Mekanik Özellikler

• Modül Konumu: 1756 ControlLogix Kasası
• Arka Panel Akımı :
  • 0-550 yük: 250mA @ 5,1V dc ve 225mA @ 24V dc (yük, OUT'larda ve RTN'lerde sonlandırılmıştır)
  • 551-1000 yük: 250mA @ 5,1V dc & 300mA @ 24V dc (yük OUT'larda ve ALT'larda sonlandırılır)
• Arka Panel Gücü :
  • 0-550 yük: 6,7W
  • 551-1000 yük: 8,5W
• Modül İçi Güç Dağılımı :
  • 0-550 yük: 5,5W
  • 551-1000 yük: 6,1W
• Isı Yayılımı :
  • 0-550 yük: 18,76 BTU/saat.
  • 551-1000 yük: 20,80 BTU/saat.
• Endüktif Yük : <1 mH
• RTB Vida Torku: 7-9 inç pound (0,8-1Nm)
• GZT Anahtarlama : Kullanıcı tanımlı
• GZT ve Muhafaza: 20 Konumlu GZT (1756-TBNH veya TBSH)
• İletkenler :
  • Kablo Boyutu: #22 - #14 AWG (0,324 - 2,08 mm2) çok damarlı
  • Yalıtım: 3/64 inç (1,2 mm) maksimum
  • Kategori: 2(3), (4)

çevresel özellikler

• İzolasyon Gerilimi :
  • Kanaldan kanala: Optoizole, transformatör izoleli
  • Kullanıcıdan sisteme: 250V ac temel alınarak 1 saniye süreyle 1700V dc'de %100 test edilmiştir
• Titreşim Direnci: IEC60068-2-6 (Test Fc, Çalışma): 2g @ 10-500Hz
• Çalışma Şoku: IEC60068-2-27 (Test Ea, Ambalajsız şok): 30g
• Çalışmazken Şok: IEC60068-2-27 (Test Ea, Ambalajsız şok): 50g
• Emisyonlar: CISPR 11: Grup 1, Sınıf A
• ESD Bağışıklığı: IEC 61000-4-2: 6kV kontak deşarjı, 8kV hava deşarjı
