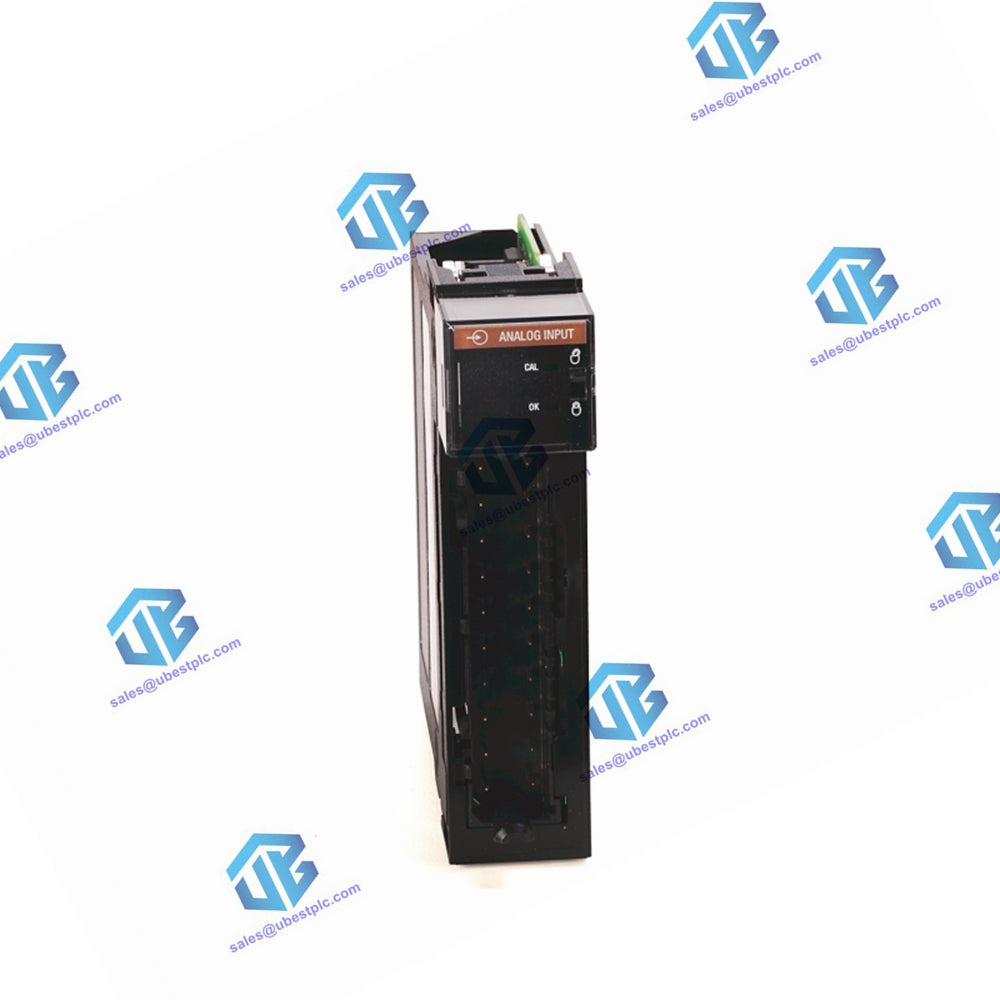

Allen-Bradley 1756-IF6I ControlLogix 6 Nokta İzoleli Analog Giriş Modülü

Tanım

Allen-Bradley 1756-IF6I, ControlLogix sistemleri için tasarlanmış 6 noktalı izolasyonlu bir analog giriş modülüdür.

Özellikler

• Girişler : 6 ayrı ayrı izole edilmiş
• Giriş Aralıkları: ±10,5V, 0...10,5V, 0...5,25V, 0...21 mA
• Çözünürlük : 16 bit
  • 10,5V: 343 μV/bit
  • 0...10,5V: 171 μV/bit
  • 0...5,25V: 86 μV/bit
  • 0...21 mA: 0,34 μA/bit
• Veri Formatı: Tamsayı modu (sola dayalı, 2'nin tamamlayıcısı) IEEE 32 bit kayan nokta
• Modül Dönüştürme Yöntemi: Sigma-Delta

Özellikler

• Kanal Bant Genişliği : 15 Hz
• Modül Anahtarlama: Elektronik, yazılımla yapılandırılabilir
• Ofset Kayması : 2 µV/°C
• Sıcaklıkla Kayma Kazanın :
  • Gerilim: 35 ppm/°C, maksimum 80 ppm/°C
  • Akım: 45 ppm/°C, maksimum 90 ppm/°C
• Modül Hatası : aralığın %0,54'ü
• Ortak Mod Gürültü Reddi: 60 Hz'de 120 dB, 50 Hz'de 100 dB
• Normal Mod Gürültü Reddi: 60 dB @ 60 Hz
• Giriş Empedansı :
  • Gerilim: >10 MΩ
  • Akım: 249 Ω
• Aşırı Gerilim Koruması :
  • Gerilim: Maksimum 120V AC/DC
  • Akım: Yerleşik akım direnciyle maksimum 8V AC/DC
• Açık Devre Algılama Süresi: 5 saniye içinde pozitif tam ölçekli okuma
• Kalibre Edilmiş Doğruluk: 25 °C'de (77 °F) aralığın %0,1'inden daha iyi

Çevresel

• Çalışma Sıcaklığı: 0 °C ila 60 °C
• Çalışma Dışı Sıcaklık: -40 °C ila 85 °C
• Bağıl Nem: %5...95 yoğunlaşmayan
• Titreşim : 2 G @ 10...500 Hz
• Şok :
  • Çalışma: 30G
  • Çalışmazken: 30 G

Elektriksel

• Güç dağılımı :
  • Gerilim: Maksimum 3,7 W
  • Akım: Maksimum 4,3 W
• Isı Yayılımı :
  • Gerilim: 12,62 BTU/saat
  • Akım: 14,32 BTU/saat
• Mevcut çizim :
  • 250mA @ 5.1V
  • 100 mA @ 24V
• Toplam Arka Panel Gücü : 3,7 W

Mekanik

• Yuva Genişliği: 1
• GZT Anahtarlama: Kullanıcı tanımlı mekanik
• Tel Kategorisi : Kategori 2
• Ağırlık : Belirtilmedi

Uyumluluk ve Sertifikalar

• Emisyonlar : IEC 61000-6-4
• ESD Bağışıklığı: 6 kV kontak deşarjı, 8 kV hava deşarjı
• EFT/B Bağışıklığı: Korumalı sinyal bağlantı noktalarında 5 kHz'de ±2 kV
• İletilen RF Bağışıklığı: Korumalı sinyal bağlantı noktalarında 150 kHz ila 80 MHz arasında 1 kHz sinüs dalgası %80 AM ile 10V rms
• Geçici Dalgalanma Bağışıklığı: Korumalı sinyal bağlantı noktalarında ±2 kV hat-toprak (CM)
• Yayılan RF Bağışıklığı: 80 ila 2000 MHz arasında 1 kHz sinüs dalgası %80 AM ile 10 V/m, 200 Hz %50 darbe ile 10 V/m %100 AM @ 900 MHz, 10 V/ 200 Hz %50 darbe ile m %100 AM @ 1890 MHz, 1 kHz sinüs dalgası ile 3 V/m %80 AM 2000'den 2700 MHz'e
• Kuzey Amerika Sıcaklık Kodu: T4A
