giriiş

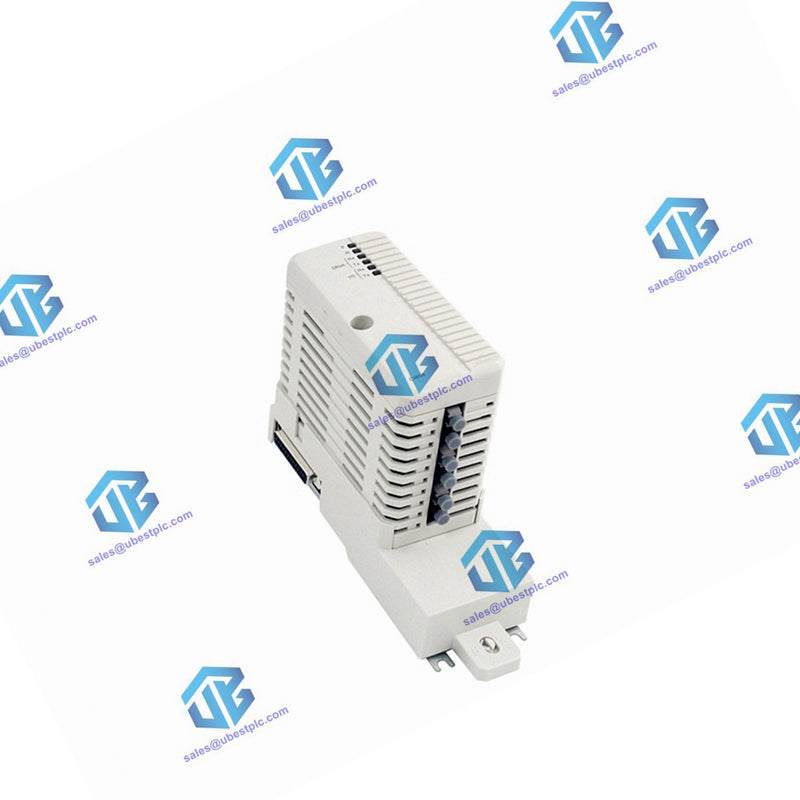

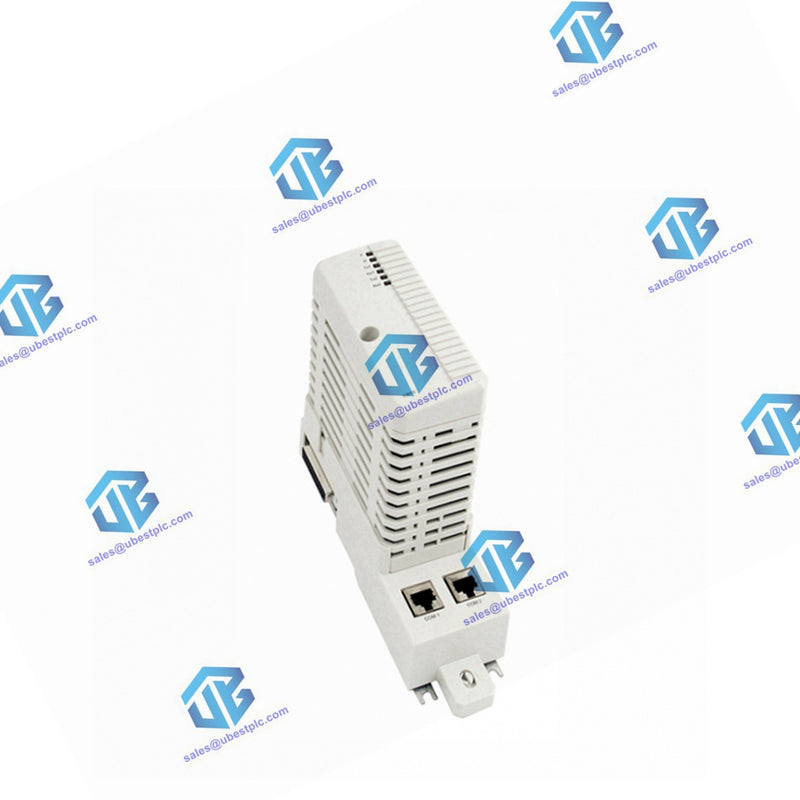

CI858 ünitesi bir iletişim genişletme taban plakası kartından (CEB), bir iletişim genişletme modülü kartından (CEM) ve mekaniklerden oluşur. Tüm elektronik cihazlar ve tüm fonksiyonlar CEM kartı üzerinde bulunmaktadır. CEM kartı X1 konnektörü aracılığıyla CEB kartına bağlanır ve CEB kartı da CEX veriyoluna bağlanır.

CI858 Özellikleri

• CEX Veri Yolu Arayüzü:
  CI858 ile AC 800M arasındaki iletişim CEX veri yolu aracılığıyla gerçekleştirilir. CEX veri yolu 64 MHz saat frekansıyla çalışır. Maksimum aktarım verileri yaklaşık 1,25 MBytes/s'dir.

• Aşağıdakiler için DDCS Arayüzleri:

  • DriveBus
  • G/Ç Veriyolu
  • PC Aracı

• Güç kaynağı:
  CEX veriyolundan +24 V güç kaynağı.
  +24 V'tan +5 V'a, +3,3 V ve +2,5 V'tan DC/DC dönüşümü.

• İşlemci:
  72 MHz CPU frekansına sahip Motorola Dijital Sinyal İşlemcisi DSP56303.

• FPGA:
  CI858'de bulunan 94 kullanıcı I/O pinli CEX veri yolu arayüzü için Xilinx XC2S50 FPGA.

• Bellek Bileşenleri:

  • Önyükleme kodu için 32 kB önyükleme PROM'u, AT27LV256.
  • Program kodu için 1 MB flash PROM, Am29DL800B.
  • Program ve veri belleği için 768 kB SRAM.

DPRAM İletişimi

AC 800M ve CI858 birbirleriyle çift bağlantı noktalı RAM (DPRAM) aracılığıyla iletişim kurar. DPRAM aşağıdaki işlevlere sahiptir:

• Çift bağlantı noktalı bellek, 32 * 16 kB.
• Her yönde bir kesinti.
• Paylaşılan kaynakların kullanımını basitleştiren sekiz semafor.
• Modülün yeniden programlanması için kullanılabilen ONCE bağlantı noktası.

Boyutlar Genişlik x Yükseklik x Derinlik

• 59 mm x 185 mm x 127,5 mm (2,3 inç*7,3 inç*5,0 inç)

Ağırlık

• 700 gr (1,5 lb)
