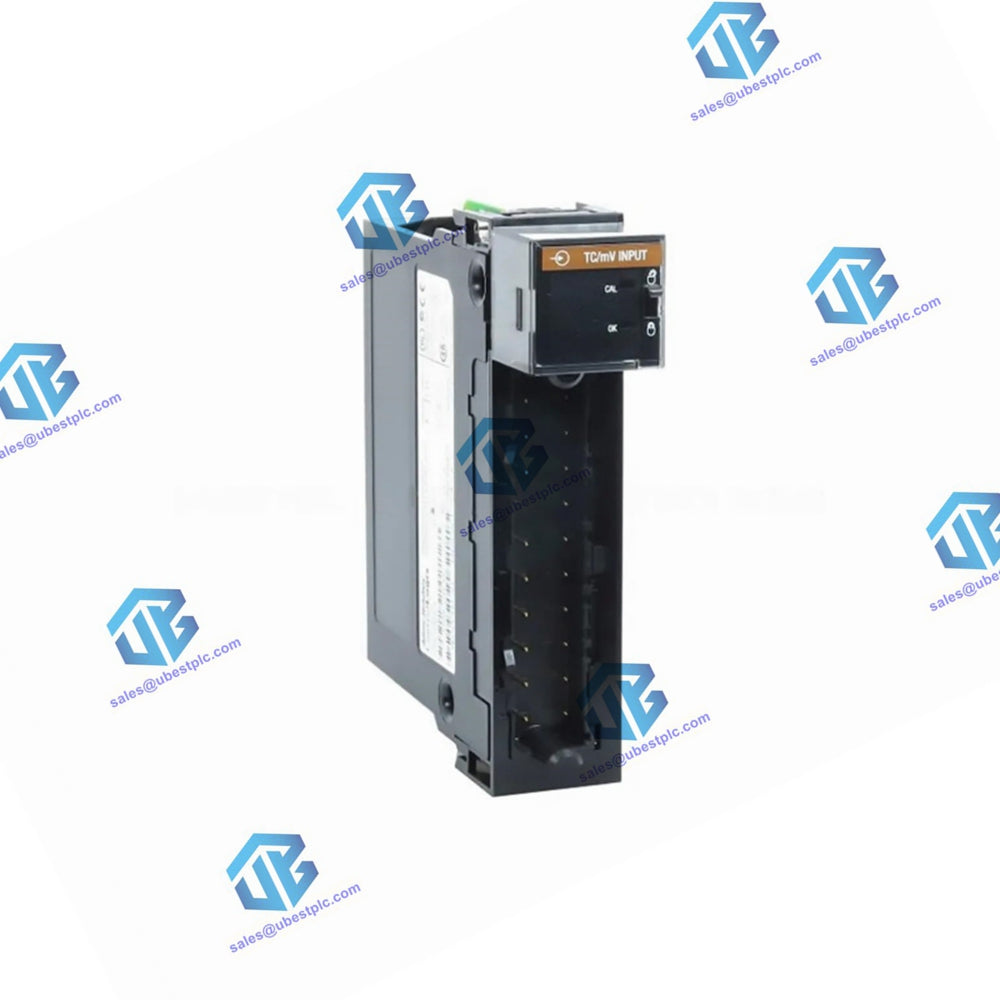

1756-IT6I ControlLogix Sıcaklık Algılama Analog Giriş Modülü

Tanım

1756-IT6I, ControlLogix sistemlerinde kullanılmak üzere tasarlanmış, yüksek hassasiyetli, ayrı ayrı izole edilmiş bir termokupl giriş modülüdür. Çeşitli termokupl türlerini destekleyerek, sağlam gürültü engelleme ve aşırı gerilim korumasıyla güvenilir sıcaklık ölçümleri sağlar.

Özellikler

• Altı Ayrı Ayrı Yalıtılmış Termokupl Girişi: B, E, J, K, R, S, T, N, C, D, L (TXK/XK) termokupl türlerini destekler.
• Soğuk Bağlantı Telafisi (CJC): Bir adet yerleşik CJC sensörü.
• Yüksek Çözünürlüklü Ölçüm: Yüksek çözünürlük aralıklarıyla 16 bitlik çözünürlük sağlar.
• Termokupl Doğrusallaştırması: Doğruluk açısından ITS-90 standartlarını takip eder.
• Gürültü Bastırma: 60 Hz normal modda 60 dB, 60 Hz'de 120 dB ve 50 Hz ortak modda 100 dB.
• Açık Devre Algılama: Açık devreleri 2 saniye içinde algılar.

Özellikler

• Giriş Aralığı: -12…78 mV (standart), -12…30 mV (yüksek çözünürlük).
• Çözünürlük :
  • Standart Aralık: 1,4 µV/bit (tipik)
  • Yüksek Çözünürlük Aralığı: 0,7 µV/bit
• Mevcut çizim :
  • 5.1V: 250mA
  • 24V: 125 mA
• Güç dağılımı :
  • Maksimum: 4,3 W
  • Termal: 14,66 BTU/saat
• Giriş Empedansı : >10 MΩ
• Aşırı Gerilim Koruması: Maksimum 120V AC/DC
• Kanal Bant Genişliği : 15 Hz (-3 dB)
• Yerleşme Süresi: 80 ms'den az - tam ölçeğin %5'i
• 25°C'de Kalibre Edilmiş Doğruluk: Aralığın %0,1'inden daha iyi
• Kalibrasyon Aralığı : 6 ay
• CJC Sensör Doğruluğu :
  • Yerel: ±0,3…3,2 °C
  • Uzak: ±0,3 °C
• Ofset Kayması : 0,5 µV/°C
• Sıcaklıkla Kayma Kazanın :
  • Nominal: 65 ppm/°C
  • Maksimum: 80 ppm/°C
• Modül Hatası : Aralığın %0,5'i
• Modül Tarama Süresi :
  • Kayan Nokta (milivolt): 25 ms dk.
  • Kayan Nokta (sıcaklık): 50 ms dk
  • Tamsayı (milivolt): 10 ms dk.

Veri ve Dönüşüm

• Veri Formatı: Tamsayı modu (sola dayalı, 2'nin tamamlayıcısı) IEEE 32 bit kayan nokta
• Dönüştürme Yöntemi : Sigma-Delta
• İzolasyon Gerilimi: 250V (sürekli), temel izolasyon türü, giriş kanallarından arka panele ve giriş kanalından kanala; rutin olarak 1350V AC'de 2 saniye boyunca test edilmiştir.

Fiziksel ve Çevresel

• Çıkarılabilir Terminal Bloğu: 1756-TBNH, 1756-TBSH
• Yuva Genişliği: 1
• Tel Kategorisi: 2
• Sıcaklık Kodu :
  • Kuzey Amerika: T4A
  • IEC: T4
• Muhafaza Türü: Yok (açık stil)
• Bağıl Nem: %5…95 yoğunlaşmayan
• Titreşim Direnci: 2 g @ 10…500 Hz (IEC 60068-2-6, Test Fc)
• Şok direnci :
  • Çalışma: 30 g (IEC 60068-2-27, Test Ea)
  • Çalışmazken: 50 g (IEC 60068-2-27, Test Ea)
• Emisyon Uyumluluğu: CISPR 11, Sınıf A
