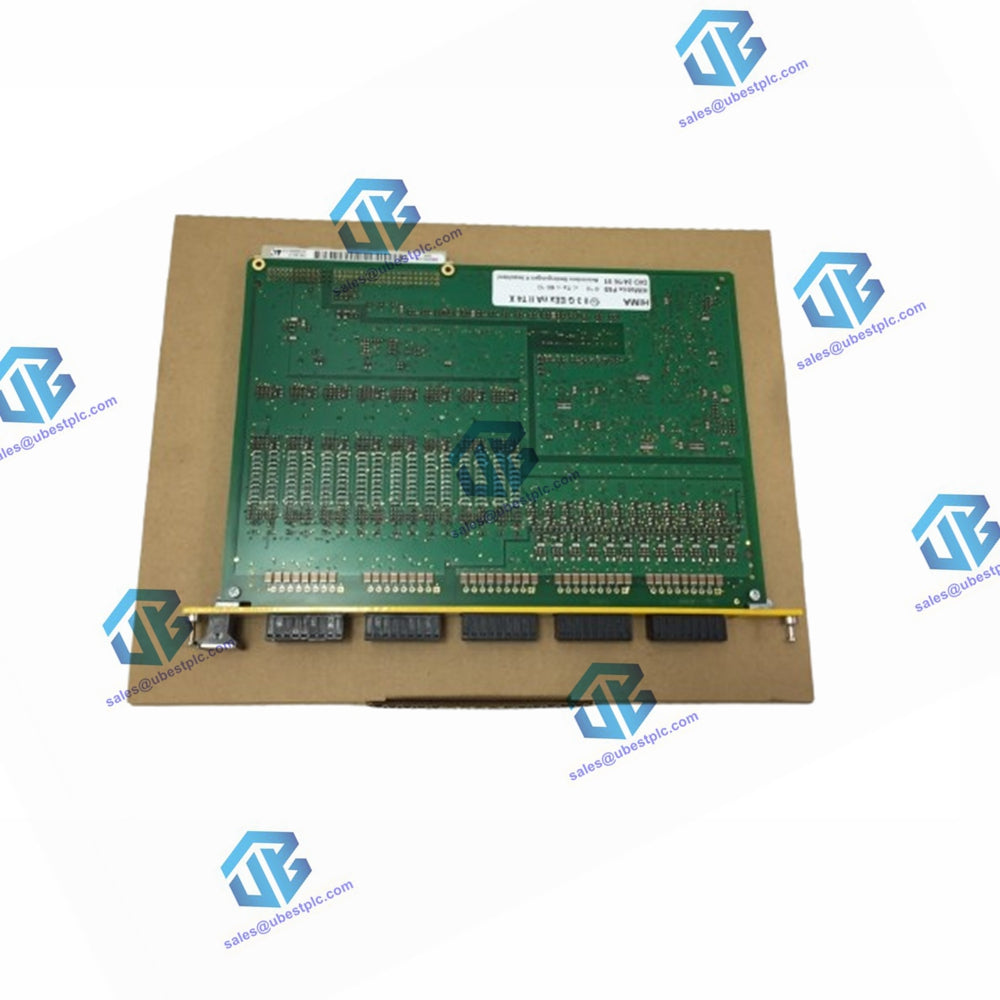

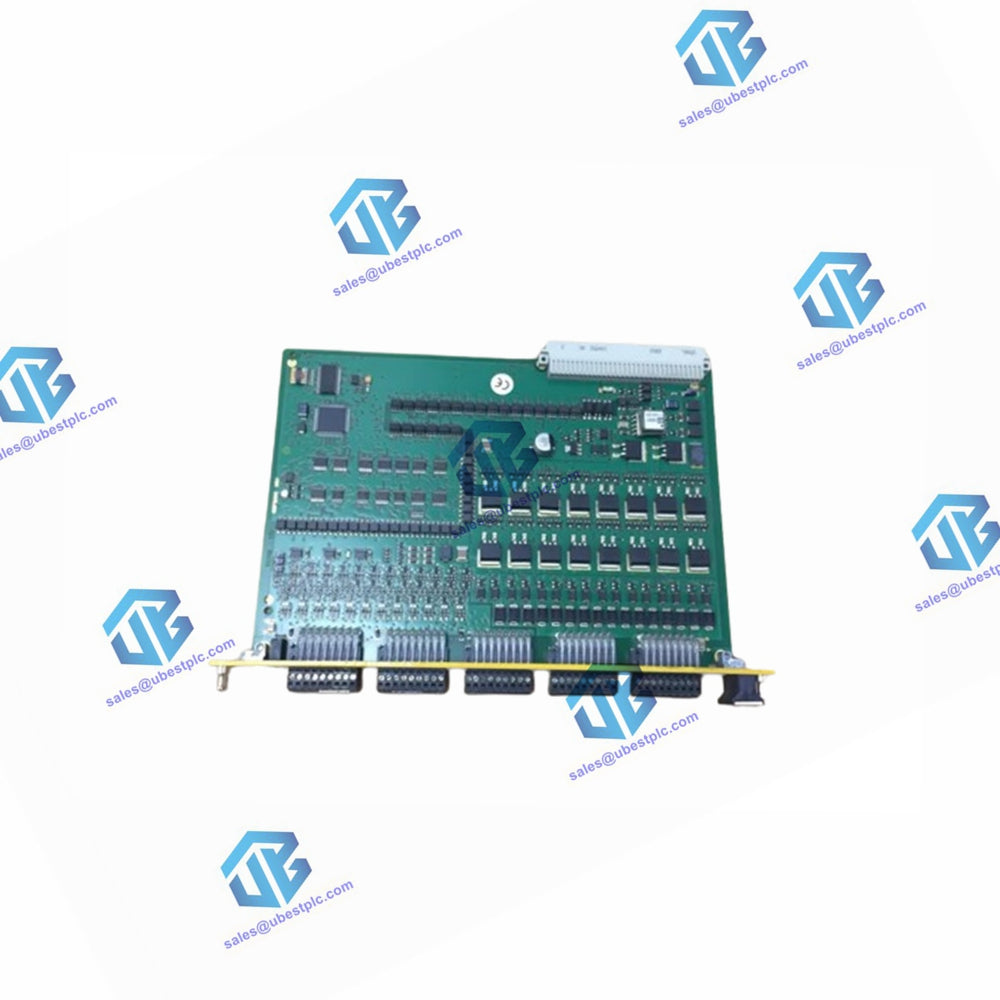

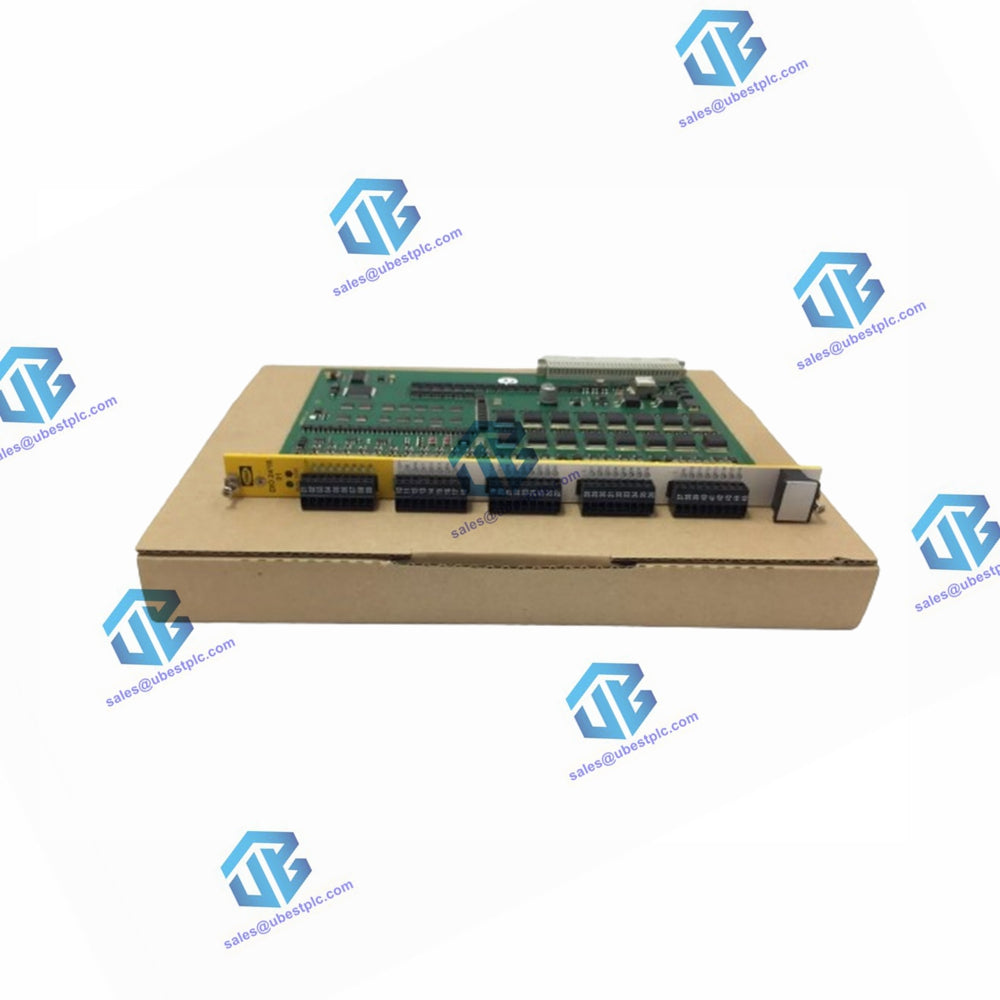

HIMA HIMatrix F60 DIO 24/16 01 Модуль цифрового ввода/вывода

Описание продукта

F60 DIO 24/16 01 (F60DIO24/1601) — это модуль, разработанный для модульной системы F60 HIMatrix, которая используется в приложениях, связанных с безопасностью. Он включает в себя 24 цифровых входа и 16 цифровых выходов, все из которых гальванически развязаны. Модуль работает с напряжением питания 24 В постоянного тока и соответствует различным стандартам экологии и безопасности.

Технические характеристики

Основные Характеристики

• Рабочее напряжение: 24 В постоянного тока, -15...+20 %, rPP ≤ 15 %
• Рабочие данные: 24 В постоянного тока / 380 мА; 3,3 В постоянного тока / 150 мА
• Температура окружающей среды: 0...+60 °C
• Температура хранения: -40...+85 °С.
• Требуемое пространство: 6 RU, 4 HP
• Вес: 260 г

Цифровые входы

• Количество входов: 24
• Входное напряжение:
  • Высокий уровень: 10...30 В (номинально 24 В постоянного тока)
  • Низкий уровень: макс. 5 В
• Входной ток:
  • Высокий уровень: 2 мА при 10 В, 5 мА при 24 В
  • Низкий уровень: 1 мА при 5 В
• Точка переключения: тип. 7,5 В
• Питание: 3 x 20 В/100 мА (при 24 В), с защитой от короткого замыкания

Цифровые выходы

• Количество выходов: 16
• Выходное напряжение: 18,4...26,8 В постоянного тока
• Внутреннее падение напряжения: макс. 2 В при 2 А
• Защита от перегрузки: при перегрузке выходы отключаются на 10 с, пока перегрузка не исчезнет. Если общая нагрузка > 8 А, все выходы отключаются на 10 с.

Индикаторы и светодиоды

• Светодиод RUN (зеленый): указывает на наличие рабочего напряжения.
• Светодиод ERR (красный): указывает на неисправности модуля или внешние неисправности.
• Светодиоды ввода-вывода (желтые): указывают состояние входов и выходов (активны или неактивны).

требования к окружающей среде

• Класс защиты: III (IEC/EN 61131-2)
• Степень загрязнения: II (IEC/EN 61131-2)
• Высота: < 2000 м.
• Корпус: Стандартный IP20

Доступные варианты

1. DIO 24/16 01: Стандартный модуль с 24 цифровыми входами и 16 цифровыми выходами.
2. DIO 24/16 014: Расширенная версия с диапазоном рабочих температур -25...+70 °C, испытана на вибрацию и удары согласно EN 50125-3 и EN 50155, класс 1B согласно IEC 61373.

Монтаж и подключение

• Модуль легко монтируется и снимается и содержит подробные инструкции по подключению цифровых входов и выходов.
• Особое внимание уделяется скачкам напряжения на цифровых входах и надлежащим свойствам кабельной вилки.

Реакция безопасности и ошибок

• Разработан для использования в системах, связанных с безопасностью (SIL 3 согласно IEC 61508).
• Включает специальные механизмы реагирования на неисправности, такие как отключение питания до безопасного состояния при обнаружении неисправностей.

Эти детали необходимы для понимания возможностей и требований модуля DIO 24/16 01, а также для обеспечения его правильного и безопасного использования в соответствующих приложениях.
