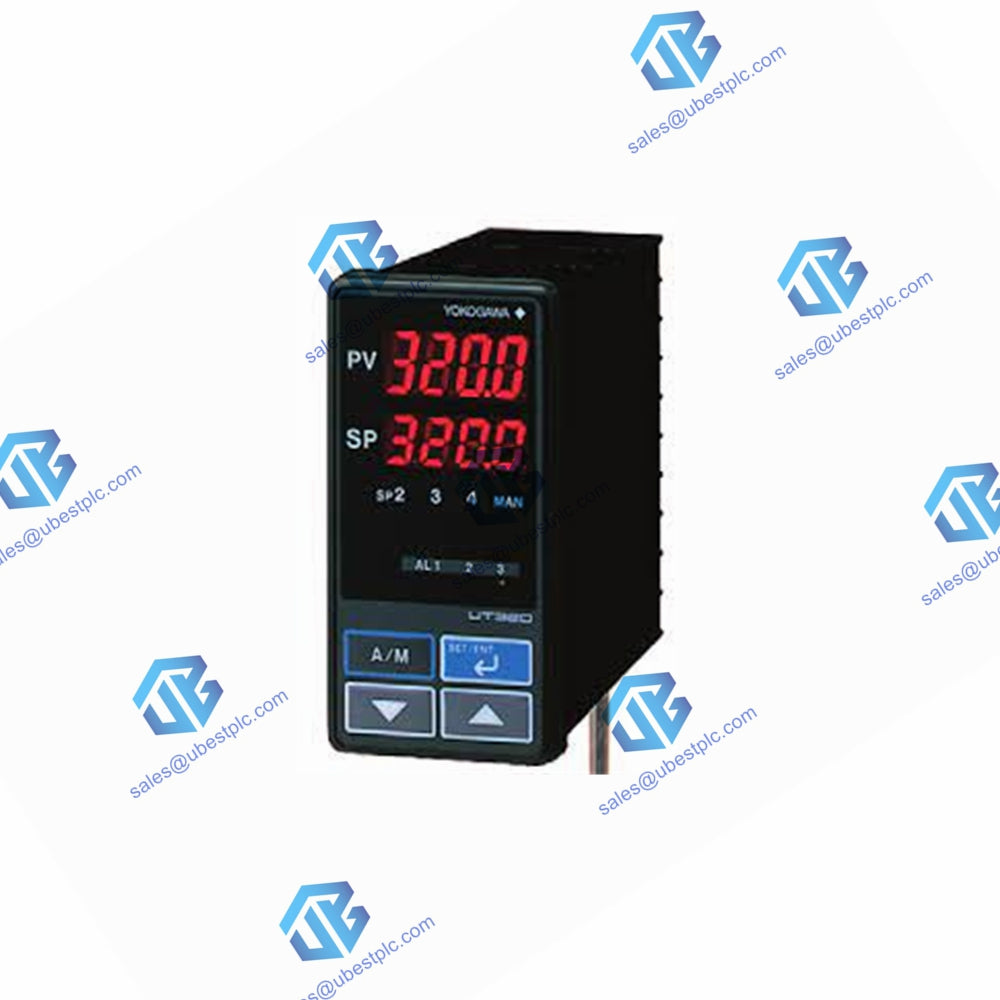

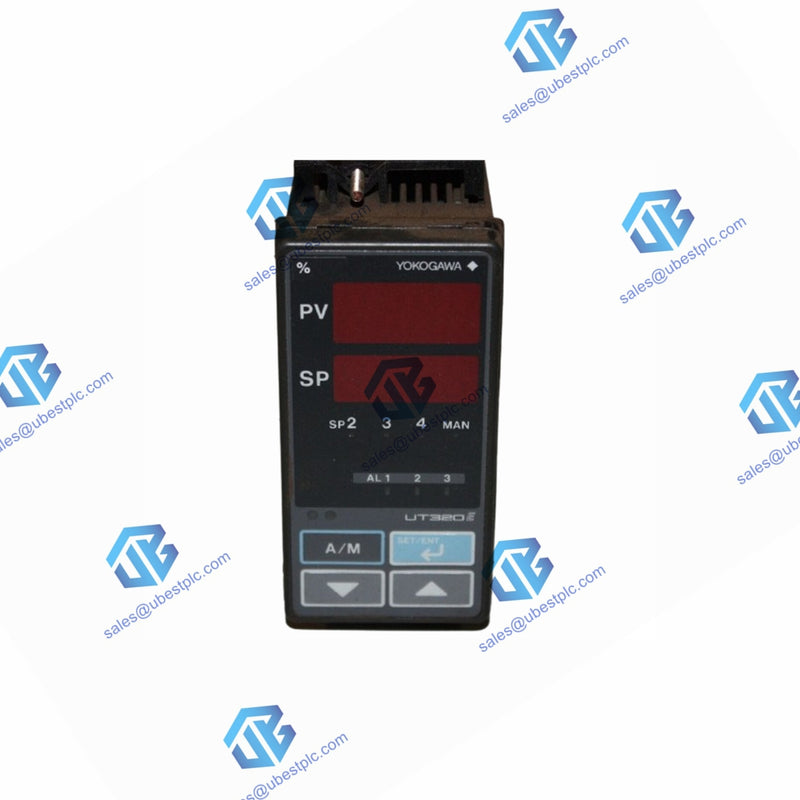

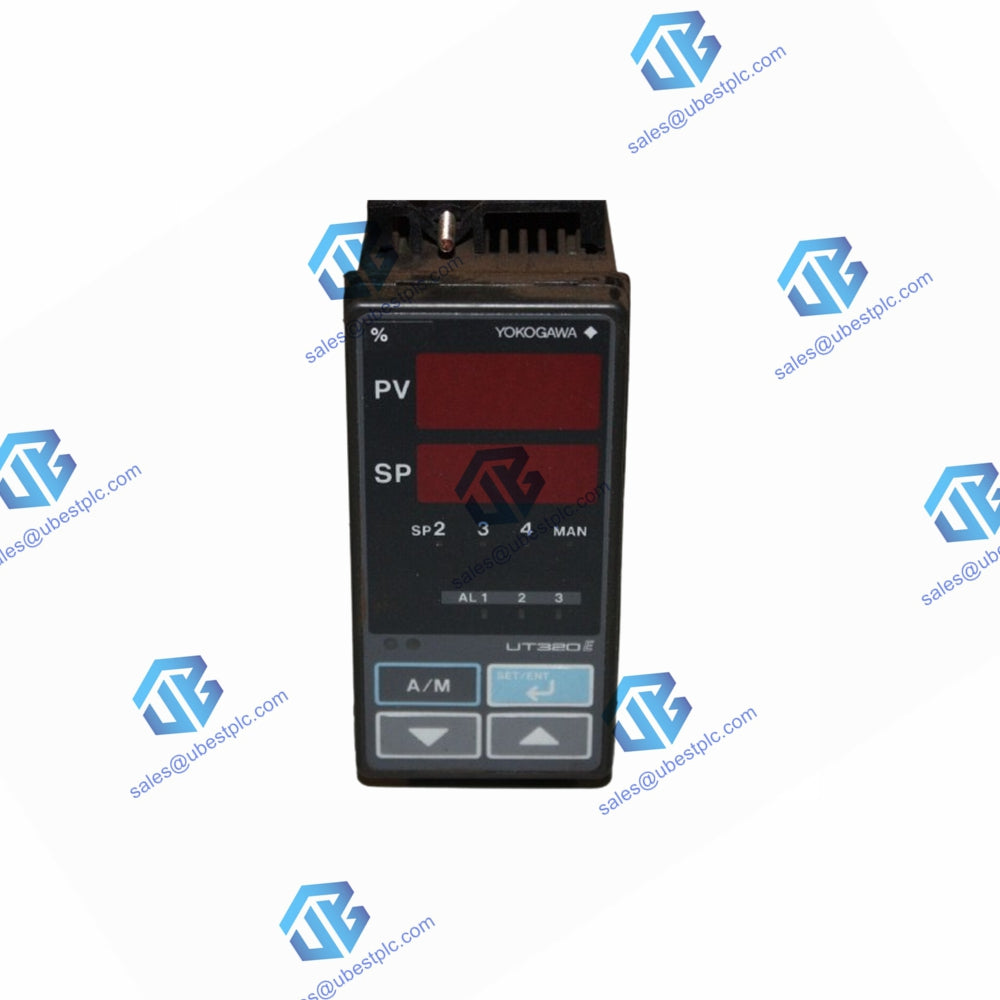

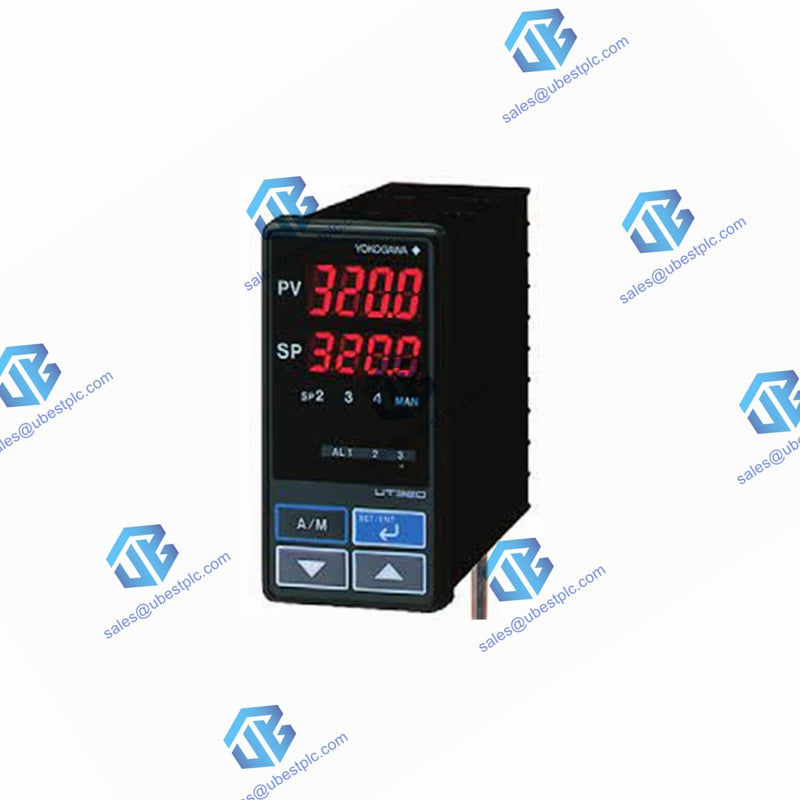

| Especificação |
Detalhes |
| Sinais de entrada PV |
- Número de entradas: 1
- Tipo de entrada: Sistema de entrada universal (selecionável via software)
- Período de amostragem: 250 ms
- Detecção de Burnout: Funcionalidade para TC, RTD e sinais padrão (0,4 a 2 V ou 1 a 5 V)
- Condição de burnout: 0,1 V ou menos para sinais padrão
- Corrente de polarização de entrada: 0,05 µA (para terminal b TC ou RTD)
- Corrente de medição (RTD): Aproximadamente 0,13 mA
- Resistência de entrada: ≥ 1 MΩ para entrada TC ou mV
- Aproximadamente 1 MΩ para entrada de tensão CC
- Resistência permitida da fonte de sinal: ≤ 250 Ω para entrada TC ou mV (efeito 0,1 µV/Ω)
- ≤ 2 kΩ para entrada de tensão CC (efeito ≈ 0,01%/100 Ω)
- Resistência de fiação permitida (entrada RTD): Máximo 150 Ω/fio; 10 Ω/fio para faixa de -150,0 a 150,0 °C
- Efeito de resistência do fio: ±0,1 °C/10 Ω
- Tensão de entrada permitida: ±10 V CC para entrada TC, mV ou RTD
- ±20 V DC para entrada de tensão DC
- Taxa de rejeição de ruído: 40 dB (50/60 Hz) ou mais no modo normal
- 120 dB (50/60 Hz) ou mais no modo comum
- Erro de compensação de junção de referência: ±1,0 °C (15 a 35 °C)
- ±1,5 °C (0 a 15 °C, 35 a 50 °C)
|
| Fonte de alimentação em loop |
- Objetivo: Fornece energia para transmissores de dois fios
- Tensão de alimentação: 14,5 a 18,0 V DC (máx. 21 mA)
- 21,6 a 28,0 V DC (máx. 30 mA para modelos de 24 V)
- Circuito de Proteção: Contra curto-circuito de campo
- Temperatura ambiente operacional: 0 °C a 40 °C (para fonte de alimentação de circuito de 24 V CC)
|
| Saída de retransmissão |
- Número de saídas: 1
- Sinal de saída: 4-20 mA CC
- Resistência de carga: ≤ 600 Ω
- Precisão de saída: ±0,3% da amplitude sob condições operacionais padrão (23 ±2 °C, 55 ±10% UR, frequência de alimentação de 50/60 Hz)
|
| Entradas de contato |
- Objetivo: Seleção de modo (pontos de ajuste alvo, modos Auto/Man)
- Número de entradas: 2
- Tipo de entrada: contato sem tensão ou entrada de coletor aberto de transistor
- Classificação de contato de entrada: 12 V DC, 10 mA ou mais
- Determinação liga/desliga: Contato sem tensão: ≤ 1 kΩ (ligado), ≥ 20 kΩ (desligado)
- Coletor aberto do transistor: ≤ 2 V (ligado), corrente de fuga ≤ 100 µA (desligado)
- Tempo mínimo de espera para detecção de status: aproximadamente 1 segundo
|
| Saídas de contato |
- Objetivo: Saída de alarme, saída de FALHA e outros
- Número de saídas: 3
- Classificação do contato do relé: 240 V CA/1 A ou 30 V CC/1 A (o terminal COM é comum)
|
| Dimensões |
Tamanho: 48 (L) x 96 (A) x 100 mm |
