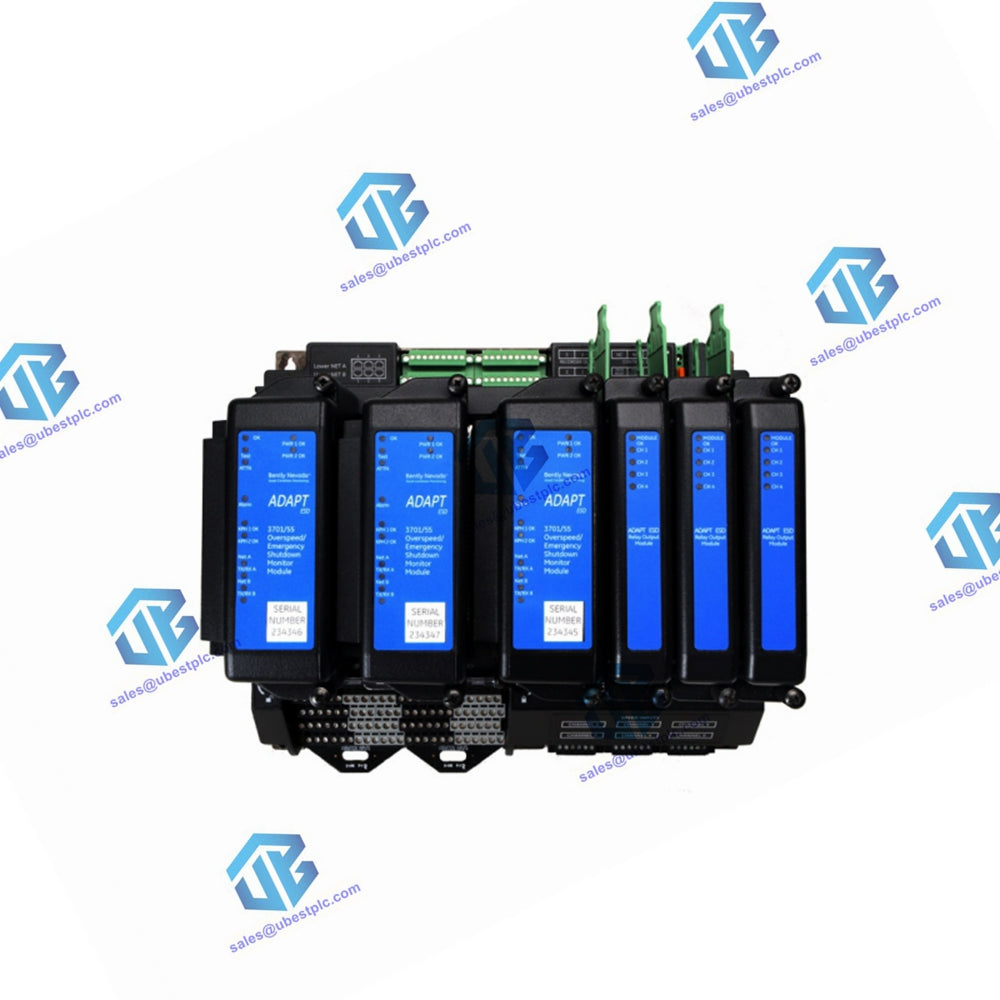

3701/55 ADAPT (ESD) Dispositivo de Desligamento de Emergência

Descrição

O Dispositivo de Desligamento de Emergência 3701/55 (ADAPT ESD) é um PLC de segurança com uma interface gráfica de programação lógica e detecção integrada de excesso de velocidade. Ele é projetado para desligamento de emergência de máquinas rotativas, como turbinas a vapor, gás e hidráulicas, expansores e outros equipamentos de processo. O ADAPT ESD é um dispositivo compacto, autônomo e triplo-redundante para desligamento de segurança, projetado para atender a uma ampla gama de cenários e aplicações do usuário. O design oferece um pacote elétrico e mecânico com atenção à confiabilidade e disponibilidade, além de extensos autodiagnósticos e conformidade com os padrões da indústria.

Características

• Interface gráfica de programação lógica
• Detecção integrada de excesso de velocidade
• Design compacto, autônomo e triplo-redundante
• Projetado para desligamento de emergência de máquinas rotativas
• Atenção à confiabilidade, disponibilidade e extensos autodiagnósticos
• Conformidade com os padrões da indústria

Especificações

Comunicação

• Ethernet: 6 Portas 10/100 Mbps
• Protocolo: TCP/IP
• Endereçamento: DHCP e IP Estático
• Modificação de Configuração LAN/WAN: Protegida por Senha
• Sincronização de Tempo: NTP

Requisitos de Energia

• Faixa de Entrada: 18 - 36 Vdc
• Consumo de Energia: 24 W Típico / 35 W Máximo
• Para instalações em Áreas Perigosas, a alimentação deve ser devidamente certificada conforme os padrões nacionais locais.

Especificações de Entrada de Sinal

Entradas Discretas

• Dois Terminais, Contato Seco Independente de Polaridade
• Terminais A/B para contatos secos
• Impedância em Estado Fechado: Máximo de 57 KΩ
• Impedância em Estado Aberto: Mínimo de 187 KΩ
• Entrada de Baixa Tensão: Máximo de 1,2 Vdc para sinais molhados externamente
• Entrada de Alta Tensão: Mínimo de 2,9 Vdc para sinais molhados externamente
• Tensão Interna de Molhamento: 10 - 15 Vdc
• Resistência de Entrada: 150 KΩ Típica
• Tolerância a Entrada com Falha: ±40 V

Entradas Analógicas

• Faixa de Escala Completa: 4-20 mA ±1%
• Terminais Polarizados Pos 'B'/Neg 'A'
• Frequência Operacional Típica: 0-159 Hz
• Faixa de Entrada em Modo Comum: ±32 V
• Faixa de Entrada Diferencial: 0-25 mA
• Tolerância a Entrada com Falha: ±40 V

Entradas de Velocidade por Proximidade

• Limiar e Histerese Automáticos
• Faixa de Tensão de Entrada: 0 a -24Vdc
• Alimentação do Transdutor: Típico -24Vdc (-23,5Vdc a -24,75Vdc na faixa operacional)
• Corrente Máxima do Transdutor: 30mA com proteção de redução de corrente
• Frequência Operacional: 3Hz – 10kHz
• Amplitude Mínima do Pulso: 1,0 Vpp
• Amplitude Máxima do Pulso: 24 Vpp
• Erro:
  • +/-0,1 RPM abaixo de 100RPM
  • +/-1,0 RPM abaixo de 10kRPM
  • +/-0,01% FSR >10kRPM
• Verificação OK:
  • -17Vdc a –1,5Vdc OK
  • Acima de -1,5Vdc NÃO OK
  • Abaixo de -17Vdc NÃO OK

Dimensões

Sistema ADAPT ESD

• Comprimento x Largura x Altura: 25,4 x 30,48 x 18,0 cm (10,0 x 12,0 x 7,1 pol)

Módulo de Processamento

• Comprimento x Largura x Altura: 15,8 x 6,1 x 15,8 cm (6,2 x 2,4 x 6,2 pol)

Módulo de Saída de Relé

• Comprimento x Largura x Altura: 15,8 x 2,8 x 15,8 cm (6,2 x 1,1 x 6,2 pol)

Peso

• Sistema ADAPT ESD: 8,8 kg (19,4 lb)
• Módulo de Processamento: 1,2 kg (2,6 lb)
• Módulo de Saída de Relé: 0,6 kg (1,3 lb)
